Portes de cabine et loquets de porte, loquets de pouce
et loquets de
pied et comment les fabriquer
Peut-être mon lecteur a-t-il remarqué que, bien que de nombreuses descriptions sur la façon de construire des cabanes, des baraquements, des abris, des camps, des hangars, des pentes, etc. soient données avec des détails assez minutieux, peu ou rien n'a été dit concernant les portes et les portes loquets.
Bien sûr, nous n'avons pas de portes dans le camp ouvert des Adirondacks, mais nous avons dépassé les camps ouverts maintenant et nous sommes bien engagés dans le travail en cabane, et toutes les cabanes ont une sorte de porte.
Toutes les portes ont, ou devraient avoir, une sorte de loquet de porte, donc les portes et les loquets de porte ont été réservés à cet endroit de cette section, où ils sont pris en sandwich entre la cabane en rondins et les maisons en rondins proprement dites, ce qui est probablement le meilleur endroit pour eux.
Les "gummers" qui collectent la gomme d'épinette dans les bois du nord, les trappeurs et tous les ermites des bûcherons reviennent souvent à leur petite cabane les mains pleines de pièges ou le gibier sur les épaules, et par conséquent ils veulent avoir un porte qui peut être ouverte sans qu'il soit nécessaire de laisser tomber leur charge, et ils utilisent donc un loquet au pied.
Loquet à pied

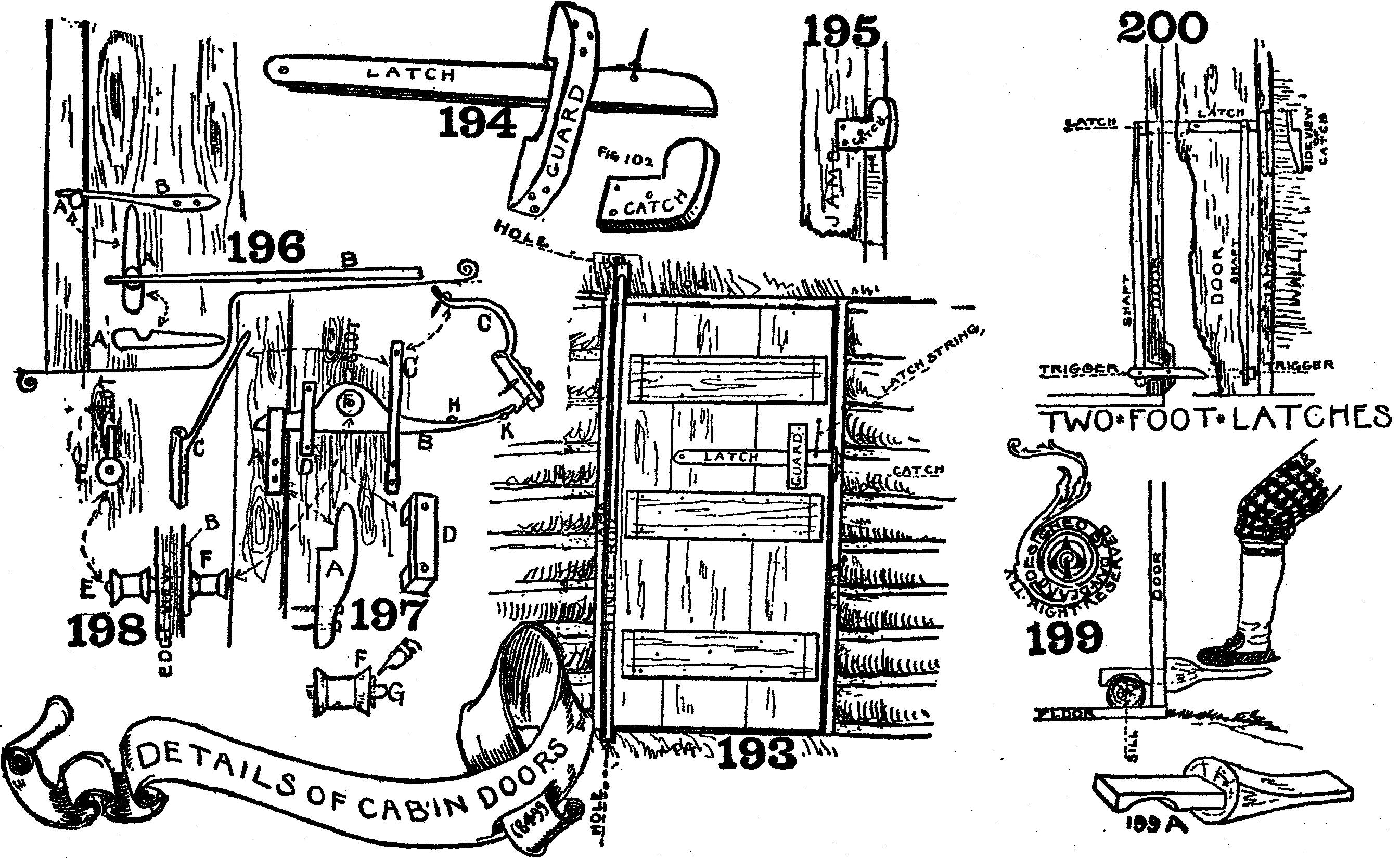

L'un des loquets à pied les plus simples consiste en un morceau de bois découpé à l'aide d'une hache et d'un couteau de chasse selon la forme montrée par la figure 199 ; un trou dans la porte, découpé à cet effet, laisse passer l'extrémité aplatie et crantée et, à l'intérieur, s'adapte au rebord en rondins.
Le propriétaire de la cabane, en arrivant chez lui, marche sur le loquet à pied (Fig. 199), qui soulève le loquet (à l'intérieur) et permet à la porte de s'ouvrir.
Loquet de déclenchement
La figure 200 montre une forme plus compliquée de loquet avec une gâchette dépassant de la partie inférieure de la porte, qui est articulée sur un arbre en bois, et l'arbre de transmission à son tour est relié au loquet. Les fixations de la gâchette à l'arbre de transmission et de l'arbre de transmission au loquet sont réalisées avec des chevilles en bois dur ou des clous métalliques qui se déplacent librement dans leurs douilles.
Le loquet est la forme la plus simple d'une barre de bois fixée à une extrémité par une vis ou un clou sur laquelle elle peut monter et descendre librement ; l'autre extrémité peut tomber dans le loquet. Le verrou lui-même est similaire à celui montré sur les Fig. 193 et 194.
La gâchette est également fixée à un bloc à l'extérieur de la porte par un clou ou une cheville sur laquelle elle se déplace librement, de sorte que lorsque le poids du pied est placé sur la gâchette à l'extérieur de la porte, cette extrémité est poussée vers le bas. qui pousse l'extrémité attachée à l'arbre de transmission vers le haut ; cela pousse l'arbre de transmission vers le haut et l'arbre de transmission pousse le loquet vers le haut ; ainsi la porte est déverrouillée.
Le diagramme de gauche sur la figure 200 montre le bord de la porte avec la gâchette à l'extérieur, l'arbre de transmission à l'intérieur. Le diagramme de droite sur la figure 200 montre l'intérieur de la porte, l'extrémité de la gâchette, l'arbre de transmission, le loquet et le loquet.
La chaîne de verrouillage
Dans les serrures et fermetures précédentes, aussi généreux et hospitalier que soit le propriétaire, son cordon de verrouillage ne "pend jamais à l'extérieur", mais dans celui-ci, le cordon de verrouillage pend littéralement à l'extérieur et n'importe qui peut entrer en le tirant ( figures 193 et 194).
Mais lorsque le propriétaire entre et ne veut pas être interrompu, il tire le cordon qui indique à l'étranger qu'il doit frapper avant de pouvoir être admis.
Cette forme de loquet la plus simple a été ici appliquée sur la forme la plus simple d'une porte, une porte avec une charnière en bois réalisée en clouant une tige ronde au bord de la porte et en permettant aux extrémités de la tige de faire saillie au-dessus et au-dessous de la porte.
Dans le rondin de seuil, au-dessous de la porte, un trou d'environ deux pouces de profondeur est percé pour recevoir l'extrémité courte de la tige de charnière ; au-dessus, un trou plus profond est percé pour recevoir l'extrémité longue de la tige de charnière.
Pour accrocher la porte, faites passer l'extrémité longue dans le trou supérieur suffisamment loin pour soulever suffisamment la porte pour pouvoir faire tomber l'extrémité inférieure de la tige de charnière dans le trou inférieur.
Votre porte est ensuite accrochée et peut osciller à votre guise. Bien qu'une telle porte laisse passer beaucoup d'air froid, elle est très populaire dans les camps et est même utilisée pour les maisons en rondins.
Loquet à ressort simple
Une forme simple de loquet à ressort est illustrée par la Fig. 196, comme vous pouvez le voir, A est une cheville enfoncée dans le montant de la porte.
Il a une encoche à son extrémité extérieure pour que B, un morceau de caryer, puisse être inséré dans l'encoche ; B est fixé à la porte par quelques vis. En poussant la porte, le loquet glissera hors de l'encoche arrondie et la porte s'ouvrira.
Lorsque vous tirez la porte pour la fermer, l'extrémité du ressort frappe l'extrémité arrondie de la cheville A et, glissant dessus, tombe naturellement dans la fente et maintient la porte fermée. Cette forme de loquet convient également pour les portails.
Les figues. 197 et 198 montrent des loquets à ressort plus compliqués mais ce loquet n'est pas aussi difficile à réaliser qu'il peut paraître sur le schéma. A et D ( fig. 197) montrent respectivement le loquet en bois et la protection retenant le loquet.
C'est une autre garde faite, comme vous pouvez le constater, à partir d'une brindille sur laquelle se trouve une branche ; la brindille est fendue en deux et fixée à la base avec deux vis, et à l'extrémité supérieure, là où la branche est pliée, est fixée avec une vis.
Une garde comme celle montrée par D (fig. 197) répondrait à cet objectif, mais je prends le loquet tel qu'il a été fabriqué.
Le diagramme du bas (Fig. 198) montre une vue latérale du bord de la porte avec deux bobines de coton fixées à chaque extrémité du bâton qui passe à travers une fente de la porte. E est la bobine de coton à l'extérieur de la porte et F la bobine de coton à l'intérieur de la porte.
Le schéma supérieur gauche (Fig. 198) montre la fente de la porte et la bobine telles qu'elles apparaissent de l'extérieur. B (Fig. 197) est le loquet à ressort qui est maintenu en place par la bobine F.
Le bâton ou la cheville qui traverse les bobines et la fente passe également par un trou prévu à cet effet dans le loquet à ressort, comme illustré. en F (Fig. 197).
Après que le bâton portant la bobine E a été passé à travers la fente depuis l'extérieur de la porte, puis à travers le loquet à ressort B et dans la bobine F, il y est fixé en enfonçant autour de son extrémité de fines cales de bois ou en le laissant dépasser et en passant une petite cheville à travers l'extrémité saillante, comme indiqué par F, G (Fig. 197, schéma du bas).
L'extrémité fine et élastique de votre loquet est maintenant poussée vers le bas par une cheville ou un clou dans la porte en H (Fig. 197) et son extrémité arrière est poussée vers le haut par une cheville ou un clou en K.
Lorsque cela est fait correctement, il donne un ressort considérable au loquet et donne une tendance prononcée à forcer le loquet dans le loquet en bois, tendance qui ne peut être surmontée qu'en soulevant la bobine dans la fente et en soulevant ainsi le loquet et en permettant à la porte de s'ouvrir.
La figure 197 montre l'intérieur de la porte avec le loquet à ressort, les loquets et le tout complet ; il donne également des détails sur le loquet en bois A avec les gardes D et C et la fixation du bâton dans la bobine par une cheville enfoncée dans l'extrémité du bâton en F, G. Ce dernier est un bon loquet en forme de couteau à réaliser pour votre camp ou votre chalet.
