Clôture en fil de fer barbelé
Portails et Clôtures à l'ancienne
L’invention du fil de fer barbelé a été l’événement le plus important dans la solution du problème des clôtures.
La question de fournir du matériel pour clôtures était devenue sérieuse, même dans les régions boisées du pays, alors que la grande région des Prairies était presque entièrement dépourvue de ressources, hormis le lent et coûteux processus de haie.
C'est à ce moment-là qu'est apparu le fil de fer barbelé, qui a immédiatement été considéré comme une clôture bon marché, efficace et durable, rapidement construite et facilement déplacée.
Le brevet original pour le fil barbelé a été déposé en 1868, mais ce n'est que six ans plus tard qu'on a tenté de l'introduire dans le commerce général, et plus de dix ans se sont écoulés avant que l'industrie atteigne une ampleur considérable.

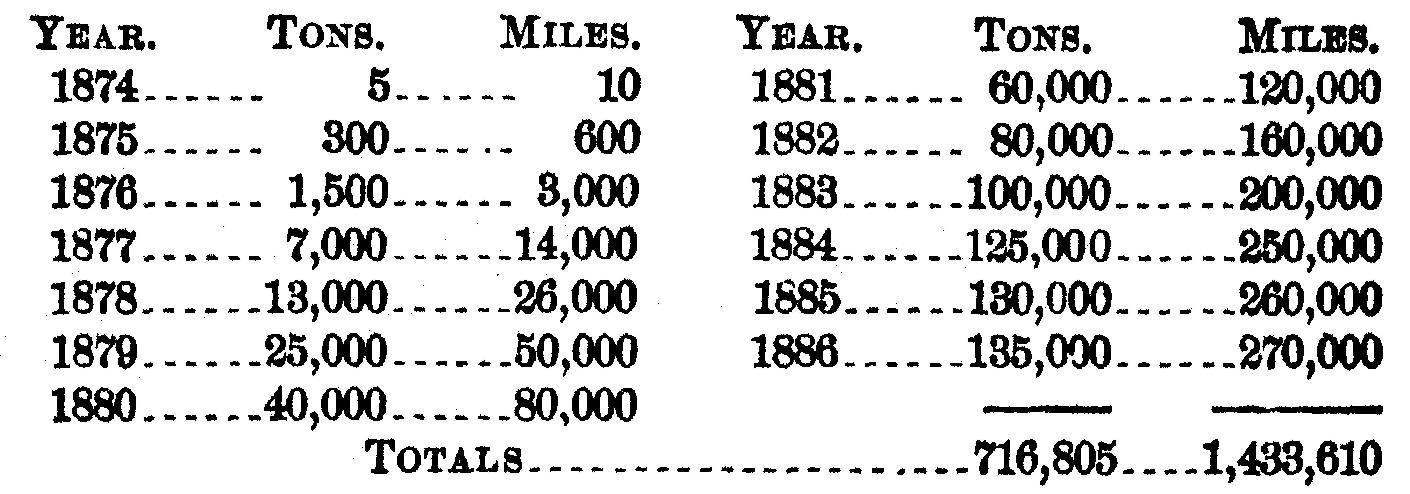

La rapidité et l'étendue de sa croissance ultérieure seront démontrées par le tableau suivant, montrant la quantité estimée de fil de fer barbelé fabriqué et utilisé au cours des années mentionnées, la longueur estimée étant en miles de fil unique :
Il y a aujourd'hui cinquante établissements engagés dans cette fabrication, et la production pour 1887 est estimée à 140 000 tonnes.
Le fil de fer barbelé n'est pas sans inconvénients en tant que matériau de clôture, le plus courant étant le risque de blessures graves aux animaux domestiques de valeur entrant en contact avec les barbelés pointus.
De nombreux moyens ont été imaginés pour vaincre ce mal. Certains d’entre eux sont illustrés dans la section suivante (Clôtures en fil de fer barbelé et en planches).
Les avantages directs du fil de fer barbelé sont les suivants :
Premièrement : l'économie, non seulement en raison du faible coût relatif de son coût initial, mais aussi en raison de la petite superficie de terre qu'il couvre.
Deuxièmement : l'efficacité comme barrière contre toutes sortes de bêtes et comme protection contre les chiens et les bêtes sauvages.
Troisièmement : rapidité de construction et facilité de déplacement.
Quatrièmement : liberté d'héberger des mauvaises herbes et de créer des congères.
Cinquièmement : la durabilité.
Le fil de fer barbelé, comme la moissonneuse, la semoir et la plupart des autres inventions précieuses, a atteint sa forme actuelle à partir de débuts très rudimentaires.

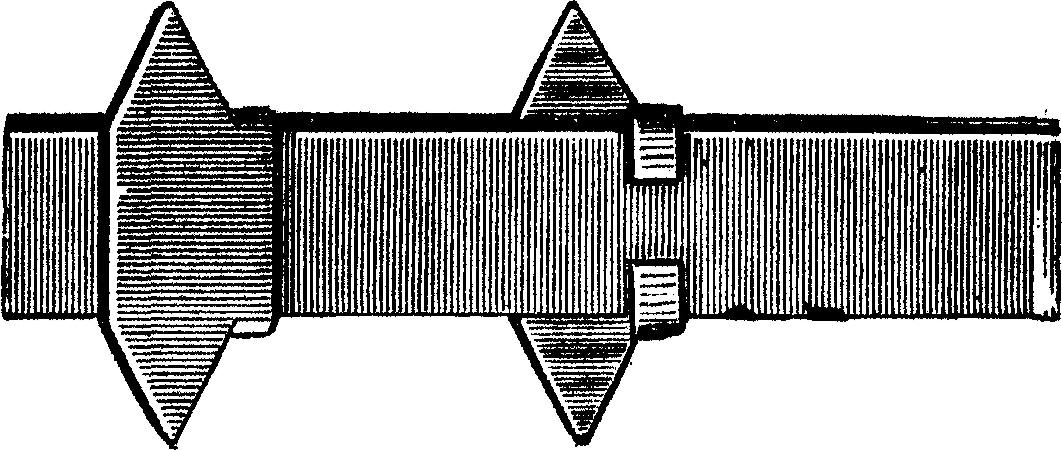

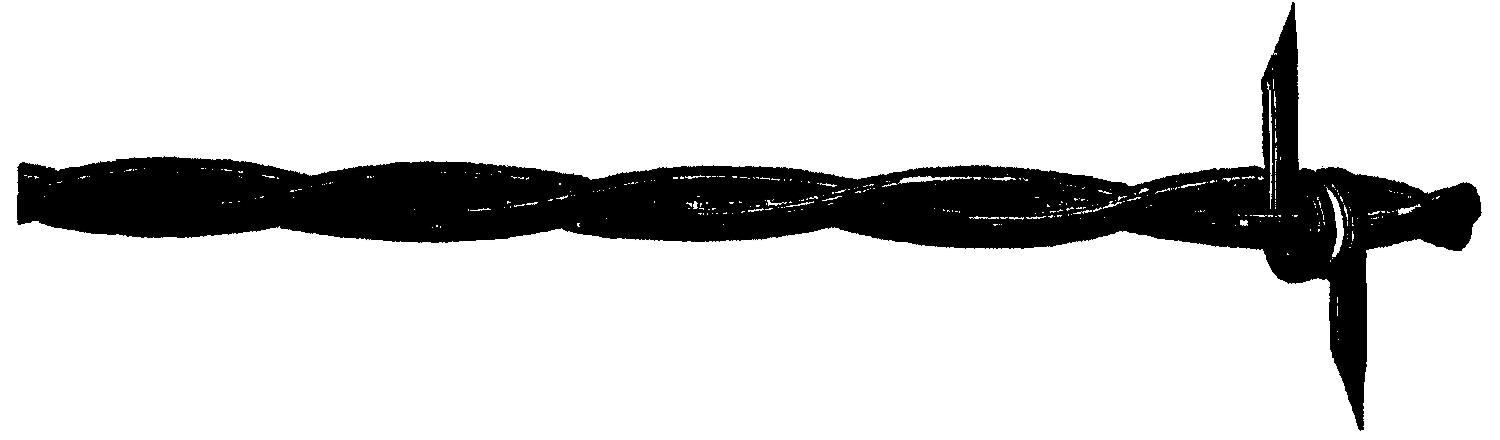

Le fil barbelé original était constitué de disques métalliques à double pointe, enfilés de manière lâche sur du fil ordinaire. L'étape suivante consistait à le tordre avec un autre fil, comme le montre la figure 58.
Fig, 58.—LE FIL BARBELÉ KELLY

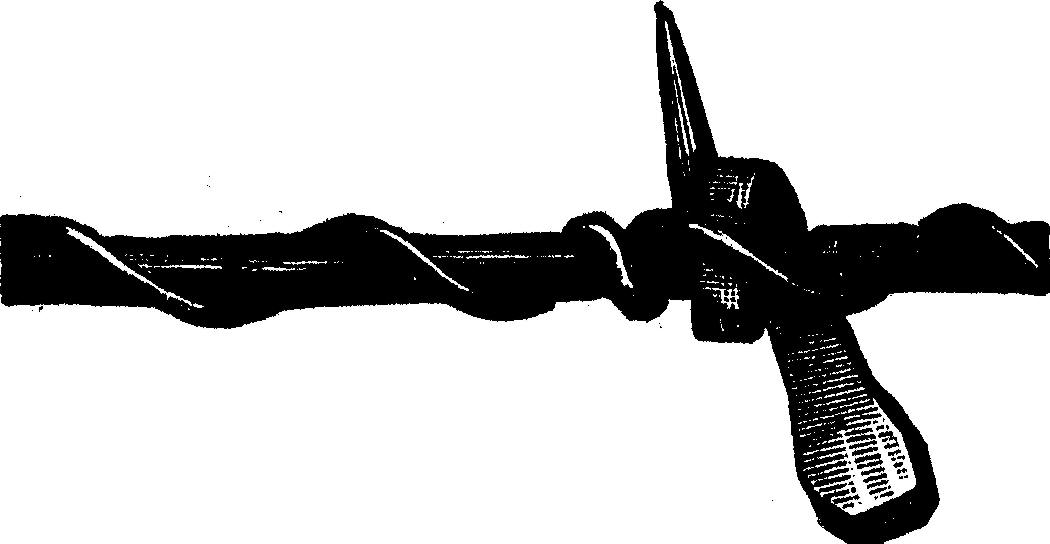

Un autre début rudimentaire était le « clou de cheval », qui consistait en un clou en fer à cheval commun plié autour d'un fil ordinaire, et le tout enroulé en spirale avec un fil plus petit, comme le montre la figure 59.
Fig. 59.—CLOU DE CHEVAL

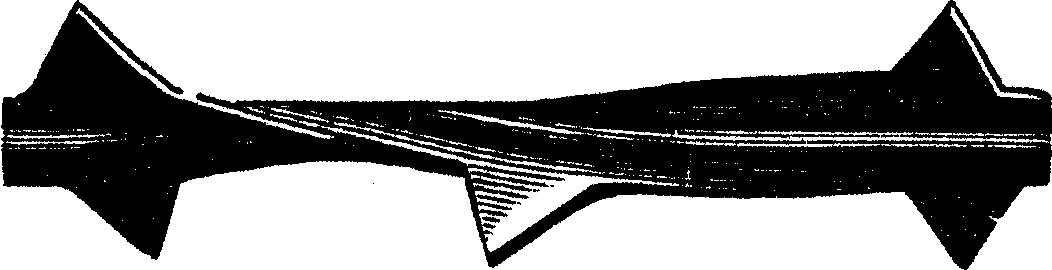

Diverses formes de clous à deux pointes et des fils barbelés à quatre pointes sont fabriqués, la principale différence étant la forme des barbes et la manière de les enrouler autour de l'un ou des deux brins. Quelques-uns des principaux styles sont illustrés ci-dessous.

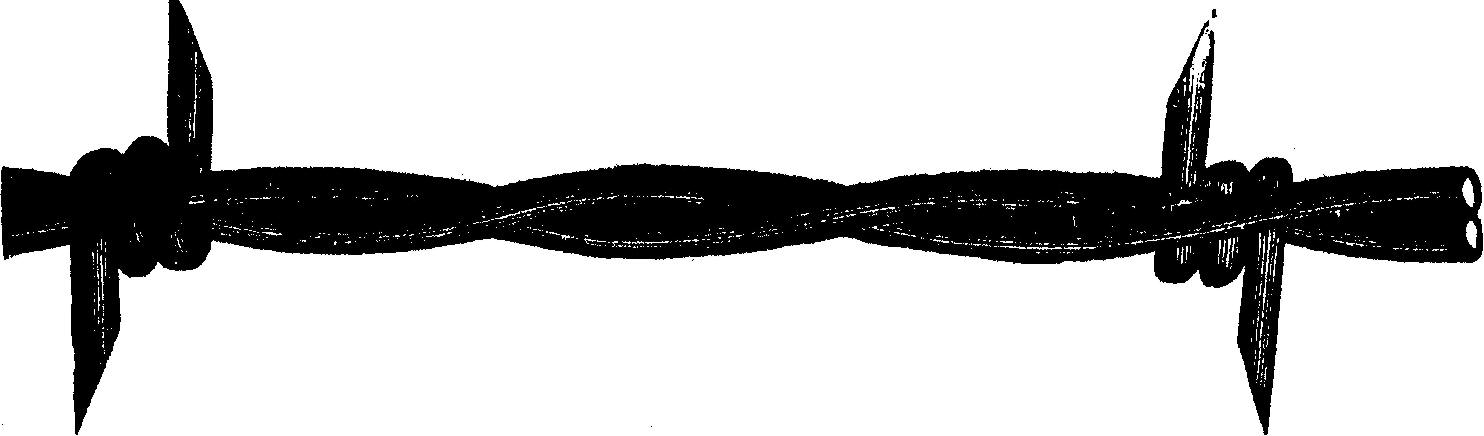

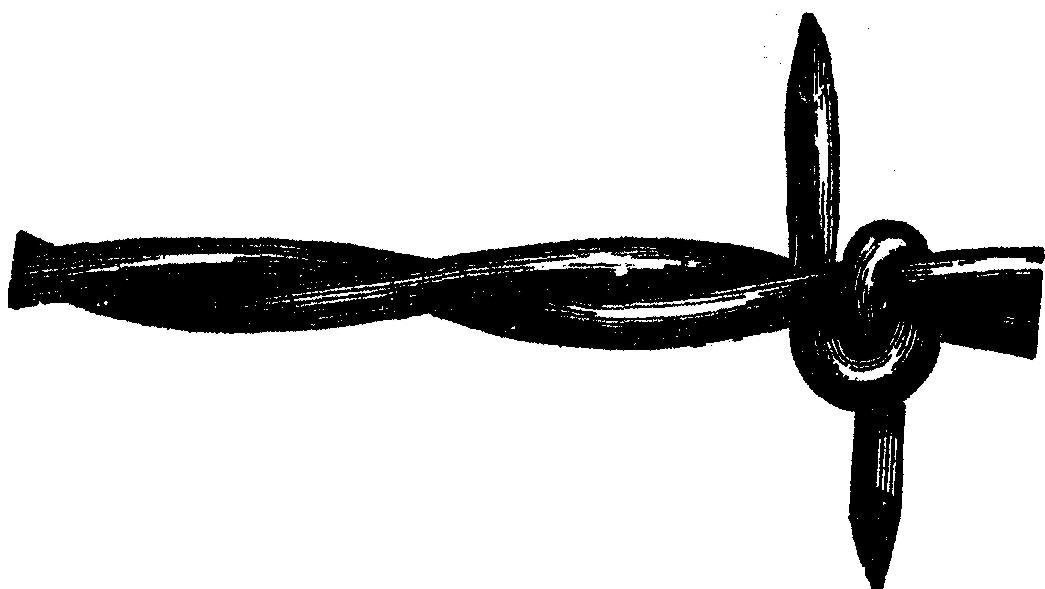

Les figures 60 et 61 montrent deux variétés de fil barbelé à deux pointes.
Figure 60.-—FIL BARBELÉ CHANDAIL
Figure 61.—FIL BARBELÉ STERLING

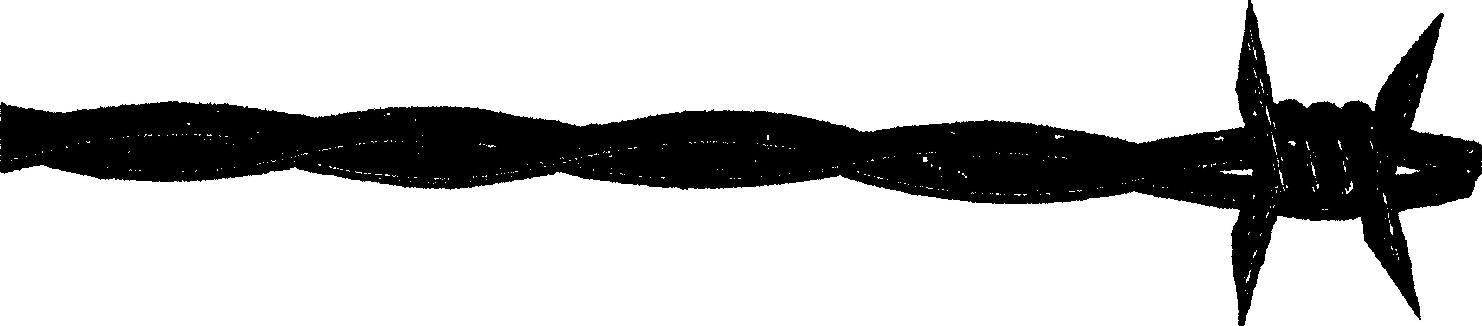

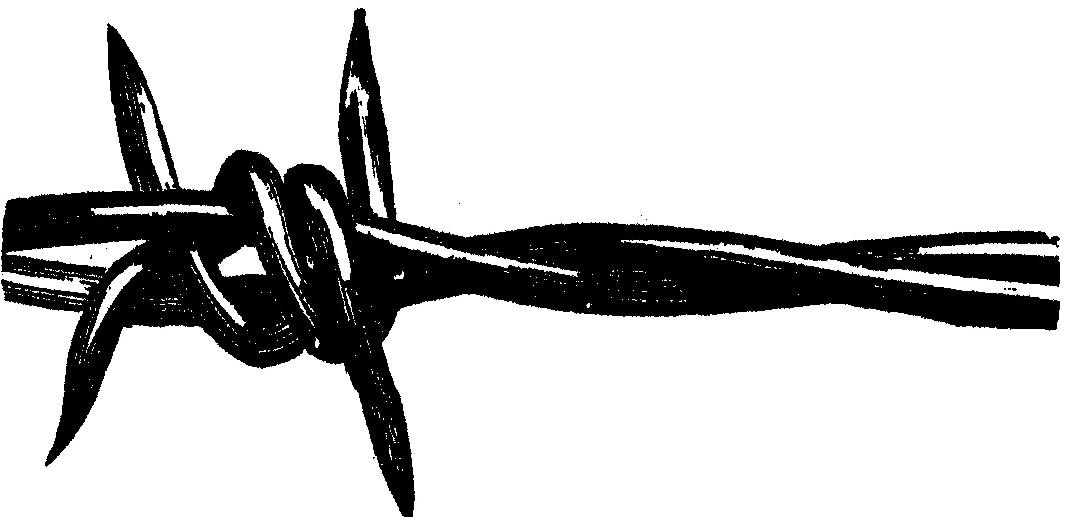

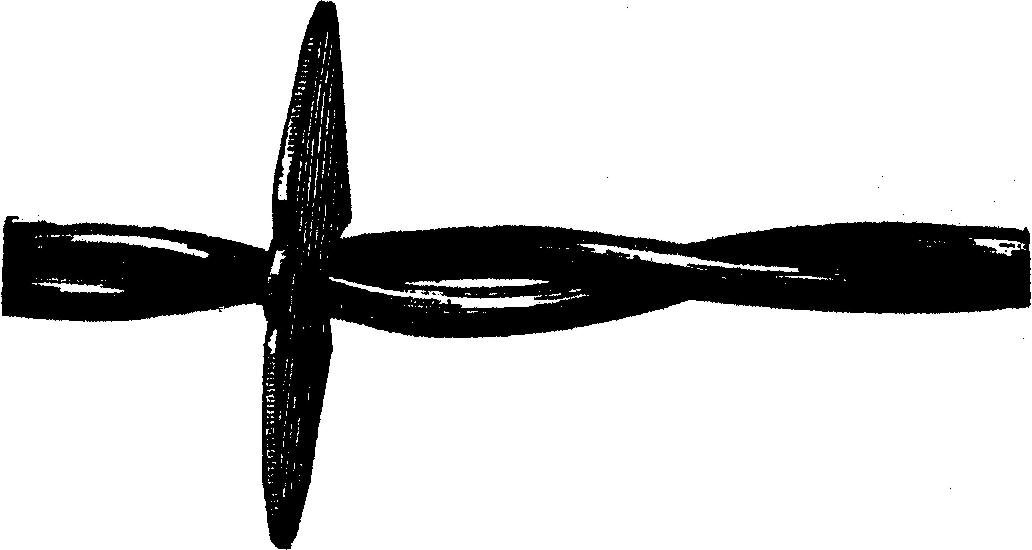

Parmi les nombreux styles de fil à quatre pointes, trois formes typiques sont illustrées dans les figures 62, 63 et 64.
Fig. 62.—FIL BARBELÉ QUADRÉ
Figure 63.—FIL BARBELÉ À QUATRE POINTES DE L'IOWA
Figure 64—FIL BARBELÉ LYMAN
Le fil barbelé en acier breveté Glidden est fabriqué en trois styles, comme le montrent les figures 65, 66 et 67. La figure 65 montre le fil à deux pointes, dans lequel, comme les autres, le barbelé est torsadé autour d'un seul des fils.
Figure 65.—ACIER BREVET GLIDDEN DEUX-POINTES
La Fig.66 montre le "ensemble épais" qui a des barbes comme les autres, mais rapprochées pour des usages tels que des bergeries, des jardins ou d'autres endroits qui nécessitent une protection supplémentaire.
Figure 66.—ACIER BREVETÉ GLIDDEN " ENSEMBLE ÉPAIS

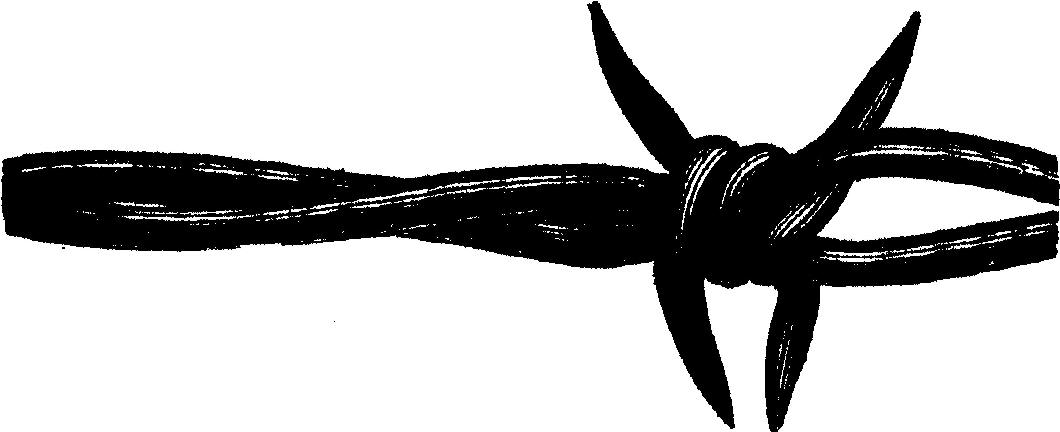

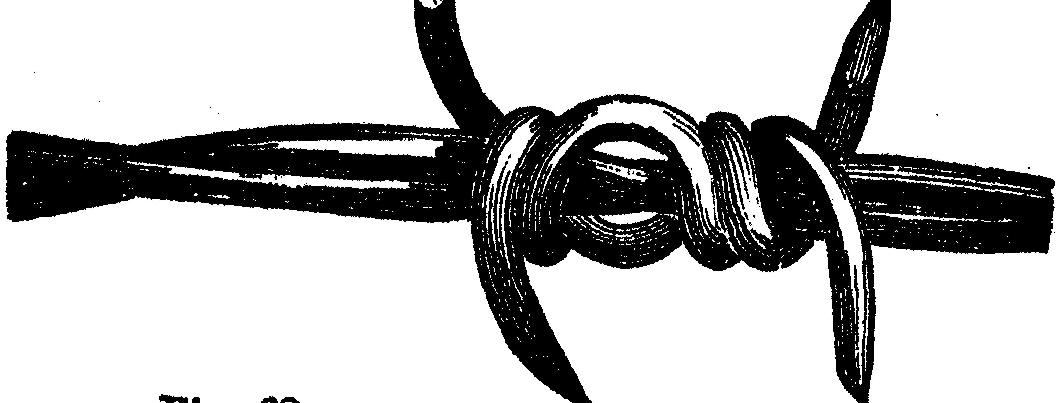

Le fil barbelé à quatre pointes, figure 67, a des barbes de la même forme que les deux autres styles, c'est-à-dire une barbe fortement piquante attachée à l'un des fils du toron de la clôture, sur laquelle l'autre fil est torsadé, retenant le barbelé fermement en place.
Figure 67.—BREVET GLIDDEN À QUATRE POINTS
L'ardillon est perpendiculaire au fil et ne forme pas un crochet, mais une courte épine droite en acier. Une pointe acérée qui inflige une piqûre instantanée repousse un animal de manière plus sûre qu'une barbe plus longue et plus terne.
Le fil de fer barbelé de presque tous les types populaires, sinon de tous, est expédié de l'usine sur des bobines solides, chacune contenant cent livres de poids, soit quatre-vingts tiges de longueur.
Ces bobines sont percées au centre pour admettre un bâton ou une barre, qui peut être utilisée comme axe pour dérouler le fil. Le tableau suivant indique le poids du fil nécessaire pour clôturer les zones respectives nommées :

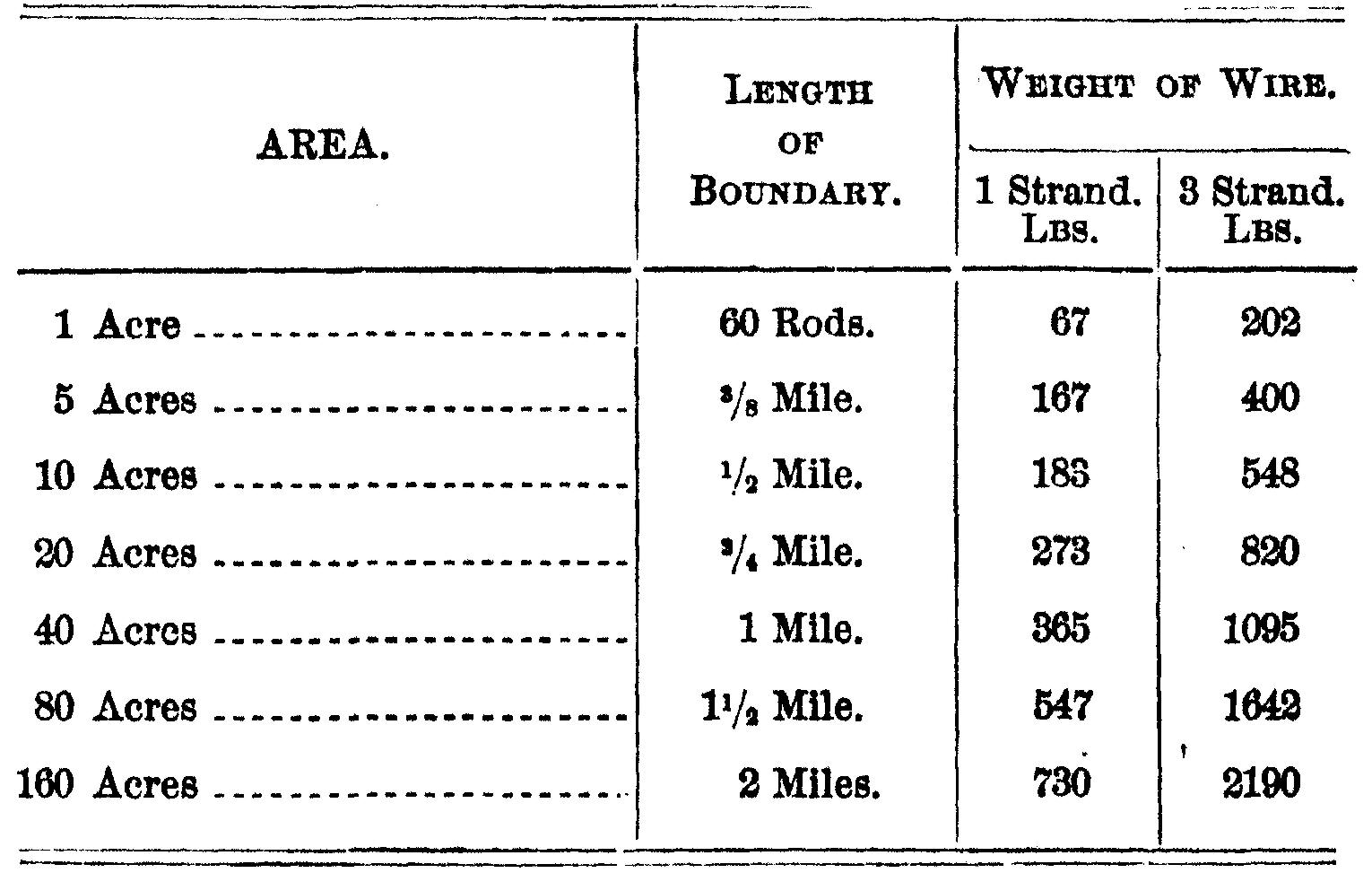

On remarquera que plus la zone clôturée est grande, plus la quantité de clôture requise par acre est petite. Le coût d'une clôture complète peut être estimé en ajoutant à la quantité de fil indiquée dans la dernière colonne, le coût de soixante poteaux et de trois livres et quart d'agrafes, pour chaque soixante tiges.
Pour connaître le poids de fil requis pour un nombre souhaité de brins, multipliez les chiffres de la première colonne « poids de fil » par le nombre de brins qu'il est proposé d'utiliser.
Il existe une sorte de clôture barbelée dans laquelle des sangles plates en acier sont utilisées à la place du fil. Dans la forme représentée à la figure 68, les barbes sont pliées autour d'une sangle unie et l'ensemble est ensuite galvanisé, ce qui fixe solidement l'ardillon.
Figure 68.—SANGLE EN ACIER BRINKEROFF ET BARBELÉ
Une autre forme illustrée à la figure 69 consiste en une pièce d'acier solide, nervurée au milieu et avec des barbes coupées sur les deux bords.
Figure 69.—BARBELÉ BREVET ALLIS
Ces formes et d'autres formes similaires sont plus coûteuses que le fil métallique et ne sont employées qu'en quantités limitées pour clôturer les pelouses, les enclos, etc. Une autre forme encore est semblable à celle représentée sur la figure 70, sans barbes et torsadée.

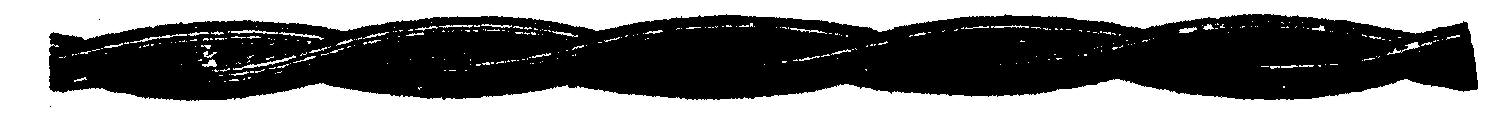

Fig. 70.—CLÔTURE BRINKERHOFF TORSADÉE
Ceci est très utilisé pour clôturer les pelouses et les terrains ornementaux. Il est léger, soigné et solide, n'abrite pas de mauvaises herbes et ne crée pas de congères, mais est relativement coûteux, car cinq ou six brins sont nécessaires pour constituer une clôture efficace.

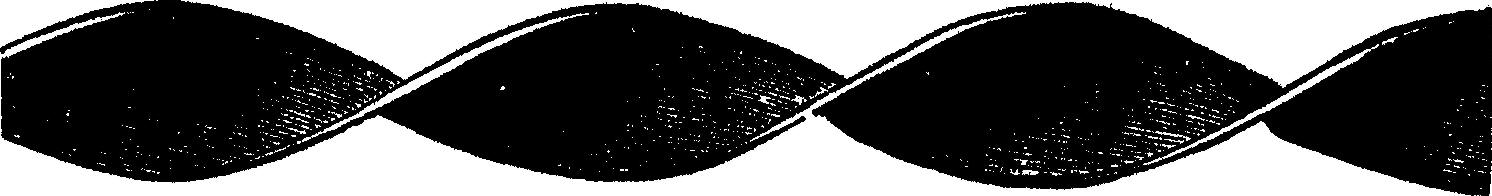

Une autre forme encore de clôture non armée est illustrée à la figure 71. Il s'agit simplement d'un fil ordinaire sans barbes et est utilisé en quantités limitées pour clôturer des terrains ornementaux, des basses-cours, etc.
Figure 71.—CLÔTURE EN FIL TORSADÉ À DEUX BRINS
AGRAFES POUR CLÔTURE EN ACIER
Pour fixer les fils barbelés au poteau, rien n'a été trouvé aussi satisfaisant que des agrafes fabriquées à cet effet à partir de fil d'acier n° 9.
Ils sont coupés avec des pointes acérées pour s'enfoncer facilement dans les poteaux, et sont de différentes longueurs, d'un pouce et quart à un pouce et trois quarts.

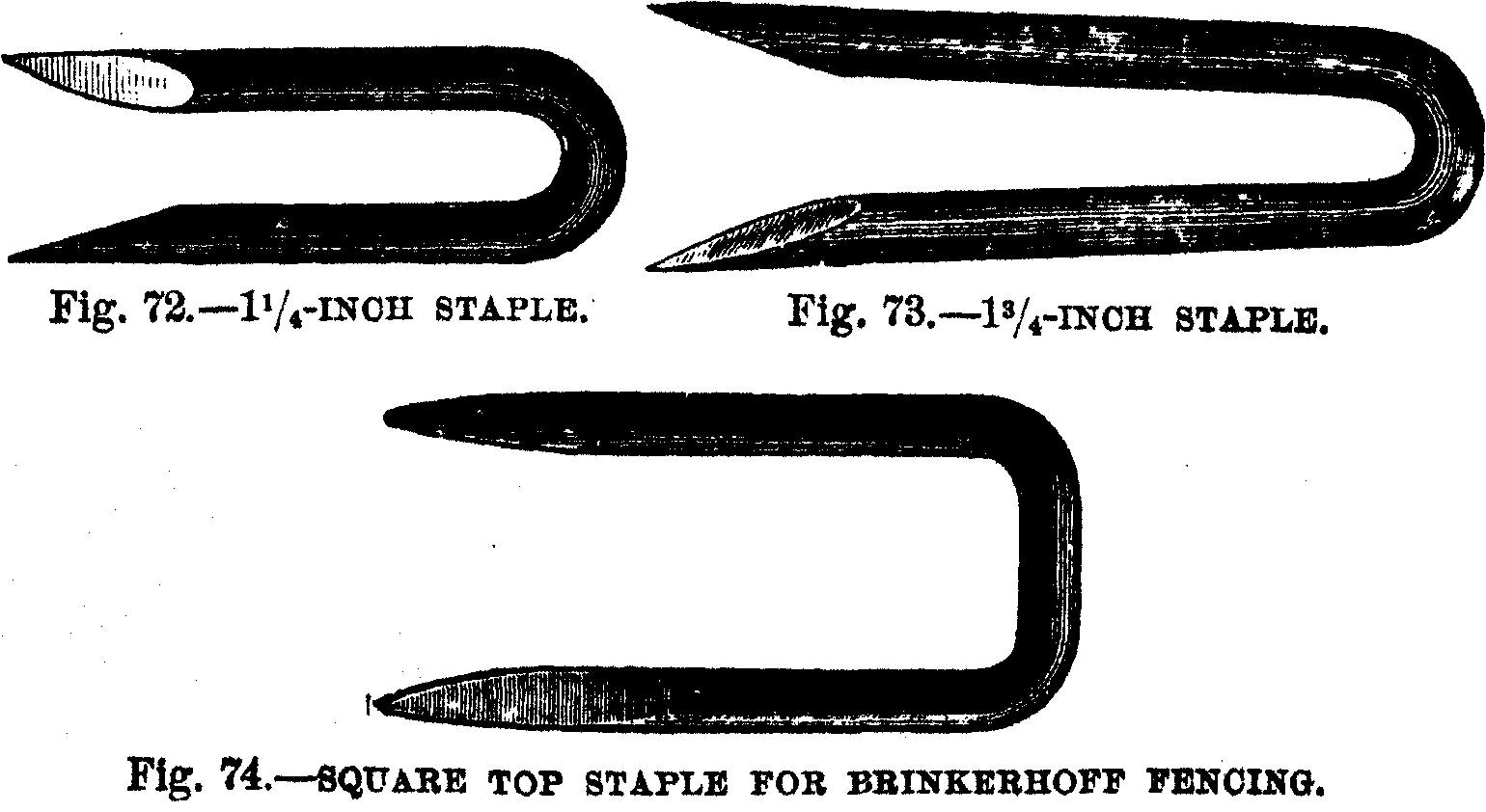

Les figures 72 et 73 montrent les agrafes habituelles pour les fils, et la figure 74 une agrafe spécialement conçue pour les clôtures à sangles.
COMMENT INSTALLER LE CLÔTURE FILAIRE BARBELÉE
Le bois des poteaux doit être coupé lorsque la sève est dormante. Le milieu de l’hiver ou le mois d’août sont un bon moment pour couper du bois de poteaux. Ils doivent être fendus et écorcés aussitôt que possible après la coupe du bois.
Pour les poteaux d'extrémité, sélectionnez quelques-uns des meilleurs arbres, d'environ seize pouces de diamètre, dans lesquels on coupe des coupes de huit pieds et demi de longueur, en les divisant en quartiers pour les poteaux de renfort.
Ils doivent être plantés à trois pieds dans le sol, ce qui est facile à faire avec une pelle à poteaux.
Lors de la pose des poteaux de renfort, prenez une pierre de dix-huit pouces à deux pieds de long, douze pouces de large et six pouces d'épaisseur, qui est posée contre le poteau sur le bord, du côté opposé au renfort, comme le montre la figure 75, en mettant il descend à peu près au même niveau que la surface du sol.
Cela maintient le poteau solide contre le corset. Une barrière cardiaque de dix pieds de long constitue une bonne attelle.

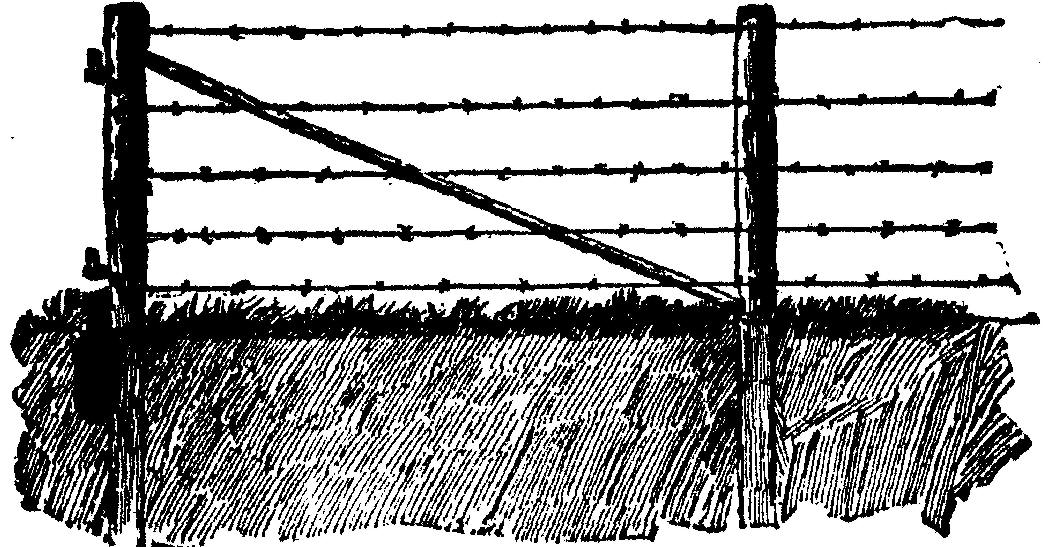

Fig. 75.—CLÔTURE BARBELÉE BIEN INSTALLÉE
Placez un des longs poteaux toutes les seize ou vingt tiges le long de la ligne de clôture, car ils contribuent à la renforcer, et placez des poteaux plus légers et plus courts le long de la ligne, à environ seize pieds de distance.
Une fois les poteaux fixés, deux ou trois sillons doivent être tournés contre eux de chaque côté, car cela aide à garder la matière hors du fil. Une telle clôture doit être construite à une bonne hauteur.
Il est préférable d'acheter un fil supplémentaire plutôt que de briser le fils. Il n'y a pas de traction sur les poteaux d'extrémité ni d'affaissement du fil.

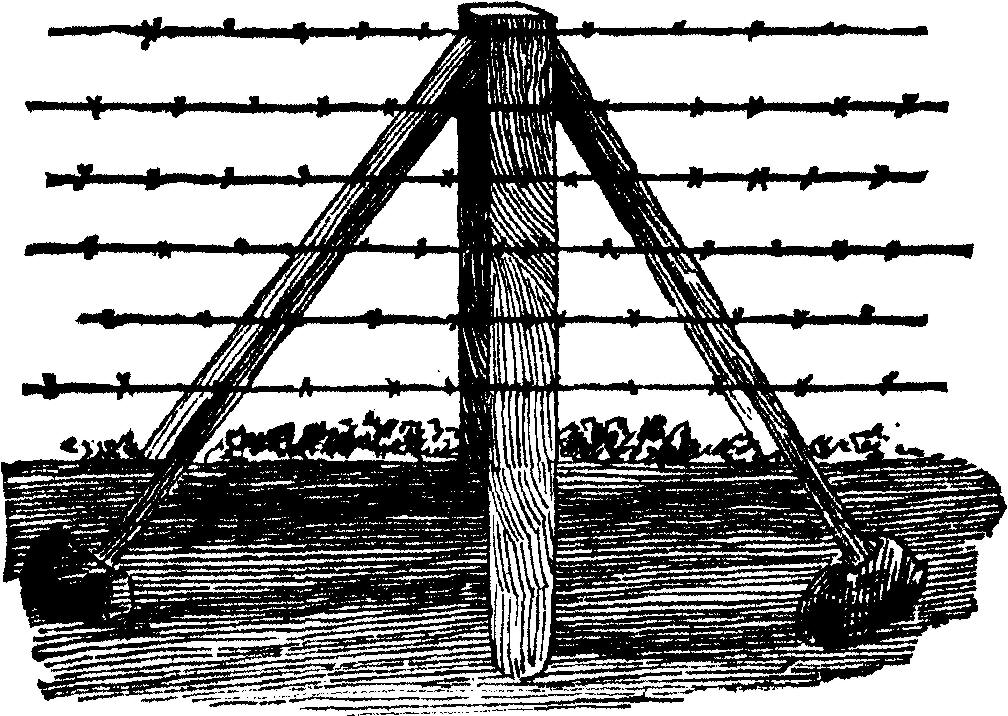

Pour réaliser un grillage extra solide, renforcez les poteaux, comme illustré à la figure 76, des deux côtés, afin de résister à la tension dans les deux sens.
Fig. 76.—UN CLÔTURE FILAIRE BIEN CONTRÔLÉ
Un poteau sur huit doit être ainsi contreventé, et cela constitue une marque pour mesurer la longueur de la clôture, car huit poteaux séparent une tige, font huit tiges, ou un quarantième de mille pour chaque poteau contreventé.
Les renforts sont crantés dans la partie supérieure des poteaux, juste en dessous du fil supérieur, et une pointe est enfoncée à travers le renfort et le poteau. Les croisillons s'appuient sur de grosses pierres qui leur confèrent une grande fermeté.
Déroulage et étirement du fil barbelé

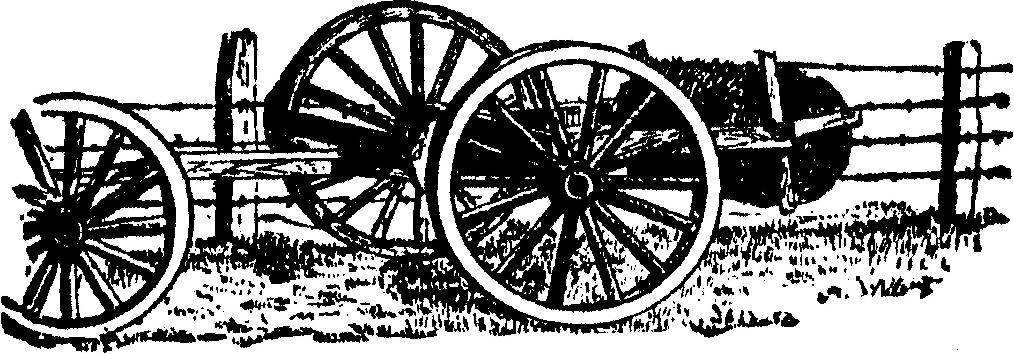

L'introduction générale des clôtures en fil de fer barbelé a fait apparaître une grande variété de dispositifs permettant de manipuler le fil. L’un d’eux est représenté dans les illustrations.
Deux morceaux d'échantillons sont attachés à l'extrémité arrière d'un wagon dont la boîte a été retirée, comme le montre la figure 77.
Fig. 77.—DISPOSITIF POUR DÉROULER LE FIL
Une fente près de l'extrémité de chacun admet le bâton rond poussé à travers la bobine de fil barbelé, pour servir d'essieu. L'extrémité du fil barbelé est fixée au poteau de la clôture, l'équipe devant le charriot démarre et environ trois mètres de fil sont déroulés.
Ensuite, l'essieu arrière du charriot est fixé par une chaîne ou une corde au poteau de clôture le plus proche, la roue arrière la plus proche de la clôture étant soulevée du sol et maintenue là par un cric de charriot ou un morceau de planche.

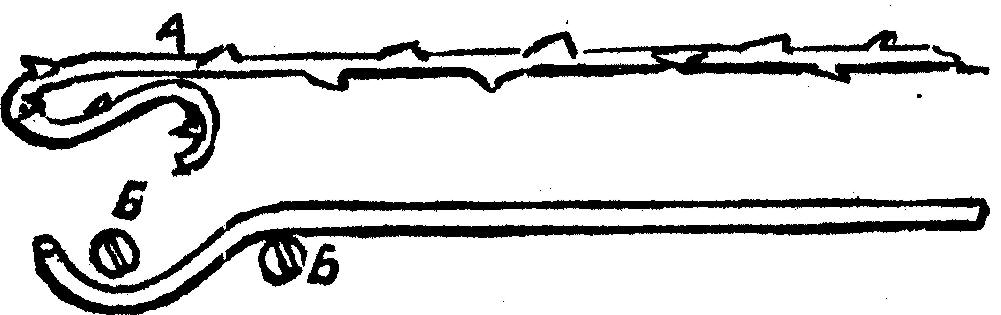

Un tour est ensuite fait dans le fil barbelé, comme indiqué en A, figure 78, auquel est attachée une extrémité d'un morceau de fil lisse, long d'environ dix pieds.
Fig. 78.—FIXATION DU FIL
L'autre extrémité est placée
entre deux vis b b à l'extrémité du moyeu, comme indiqué sur l'illustration.
Le fil ainsi fixé est enroulé autour du moyeu, et l'opérateur peut le serrer
ainsi le fil barbelé auquel il est attaché, en utilisant l'effet de levier des

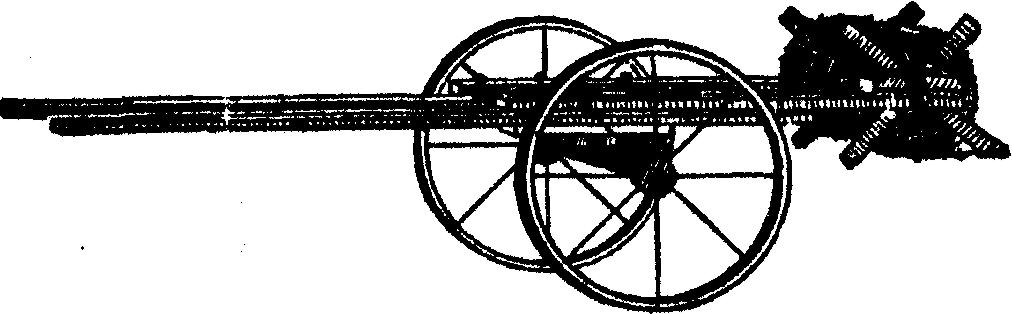

rayons et des attaches. Une forme plus légère de porte-bobine est illustrée à la
figure 79.
Fig. 79.- UN PORTE-FIL SULKY
Il est constitué de deux morceaux de deux par quatre, fixés à l'essieu d'une charrue à maïs sulky.
Ils doivent être suffisamment
éloignés les uns des autres pour permettre au moulinet ou à la bobine de passer
entre eux.

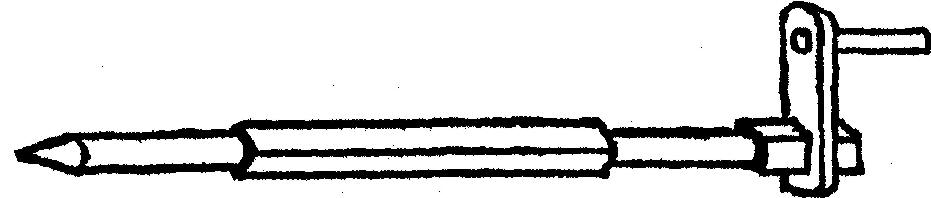

Fabriquez un axe carré, figure 80, en bois dur et dur, en
l'arrondissant là où il passe dans les fentes du carrelage ; faites-le passer à
travers le trou de la bobine et fixez la manivelle.
En clôture mobile, placez la bobine sur le châssis ; retirez une extrémité du fil du poteau, attachez-le à la bobine, et pendant qu'un homme tient la perche et dirige et stabilise le sulky - il devra reculer un peu - un autre tourne la bobine et enroule le fil.
Figure 80.—L'ESSIEU
Lorsqu'un coin est atteint, le fil est desserré, le sulky tourné et l'enroulement continue. Lorsque l'extrémité du fil est atteinte, il est soigneusement détaché du poteau et fermement fixé à la bobine.
Il est préférable d'avoir une bobine séparée pour chaque fil, surtout s'ils sont de grande longueur.
Le même dispositif peut être utilisé pour dérouler le fil.
Attachez un cheval doux au sulky, attachez solidement le poteau aux sulky et demandez à un garçon de le conduire lentement le long de la clôture, une fois tous les cinquante mètres, arrêtez le cheval, saisissez la poignée, avancez très lentement et tirez le fil droit et tendu.

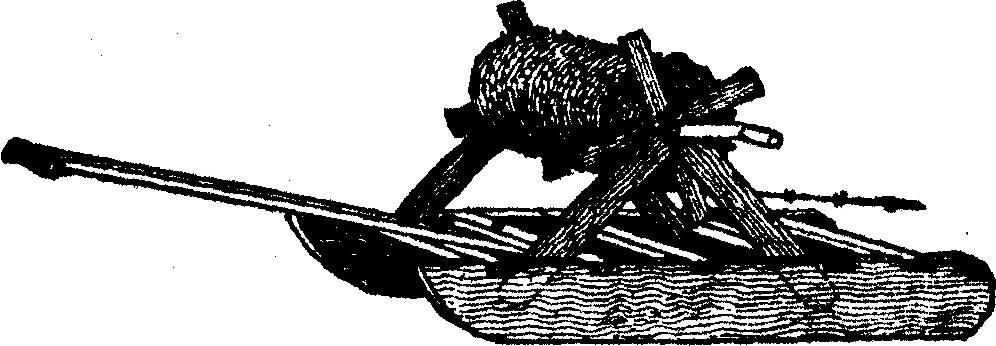

Si aucune charrue sulky n'est disponible, un traîneau léger à « double extrémité », illustré à la figure 81, peut être utilisé.
Fig. 81.—UN PORTE-FIL DE TRAÎNEAU
Un homme tient la courte perche qui s'étend d'une extrémité, la stabilise et la pousse un peu, tandis que l'autre enroule le moulinet. Le traîneau est tiré vers l'avant par le fil au fur et à mesure de son enroulement sur la bobine.
Pour dérouler, attachez un cheval lent à une chaîne ou une corde attachée à l'extrémité opposée du traîneau. Un homme doit marcher derrière le cheval et tenir la perche pour stabiliser le traîneau.
Ainsi gérée, la suppression d'une clôture en barbelés n'est pas du tout l'opération redoutable qu'on pensait ; elle peut être démonté et remonté facilement, en toute sécurité et assez rapidement.

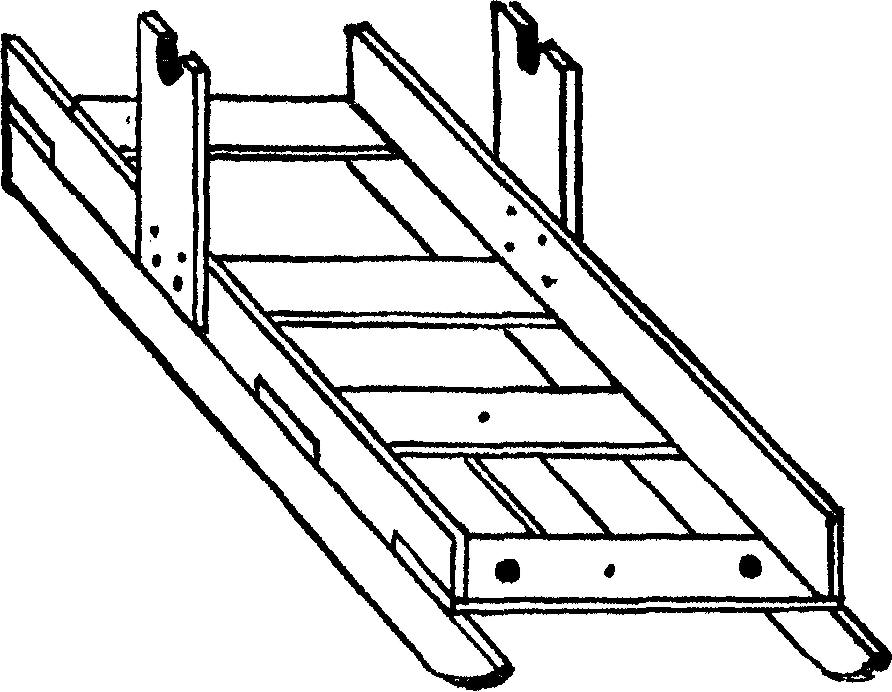

La figure 82 montre une autre forme de traîneau artisanal, très utile pour transporter des rouleaux de fil pour fabriquer une clôture.
Fig. 82.—UN AUTRE TRAÎNEAU POUR LE FIL
Le rouleau prend appui sur une tige, qui possède des extrémités rondes pour s'insérer dans les montants, et qui tourne dans les fentes.
Lorsque le fil est épuisé, l'extrémité est fixée à la chape de la poutre centrale, et un piquet cranté, figure 83, étant mis sous le fil, le traîneau est tiré pour serrer le fil, qui est ensuite agrafé.
Fig. 83.— SERRAGE DU FIL
Ce traîneau est utile à bien d'autres fins, et est assez grand pour transporter cinq rouleaux de fil, de sorte qu'en faisant des aller-retours, toute la clôture peut être dressée très rapidement. Il est tiré par un seul cheval, la chaîne de traction étant fixée à la poutre avant.
TENDEURS DE FIL
Pour étirer le fil de fer barbelé, il existe divers outils sur le marché, et d'autres dispositifs assez simples et efficaces peuvent être fabriqués à la ferme.

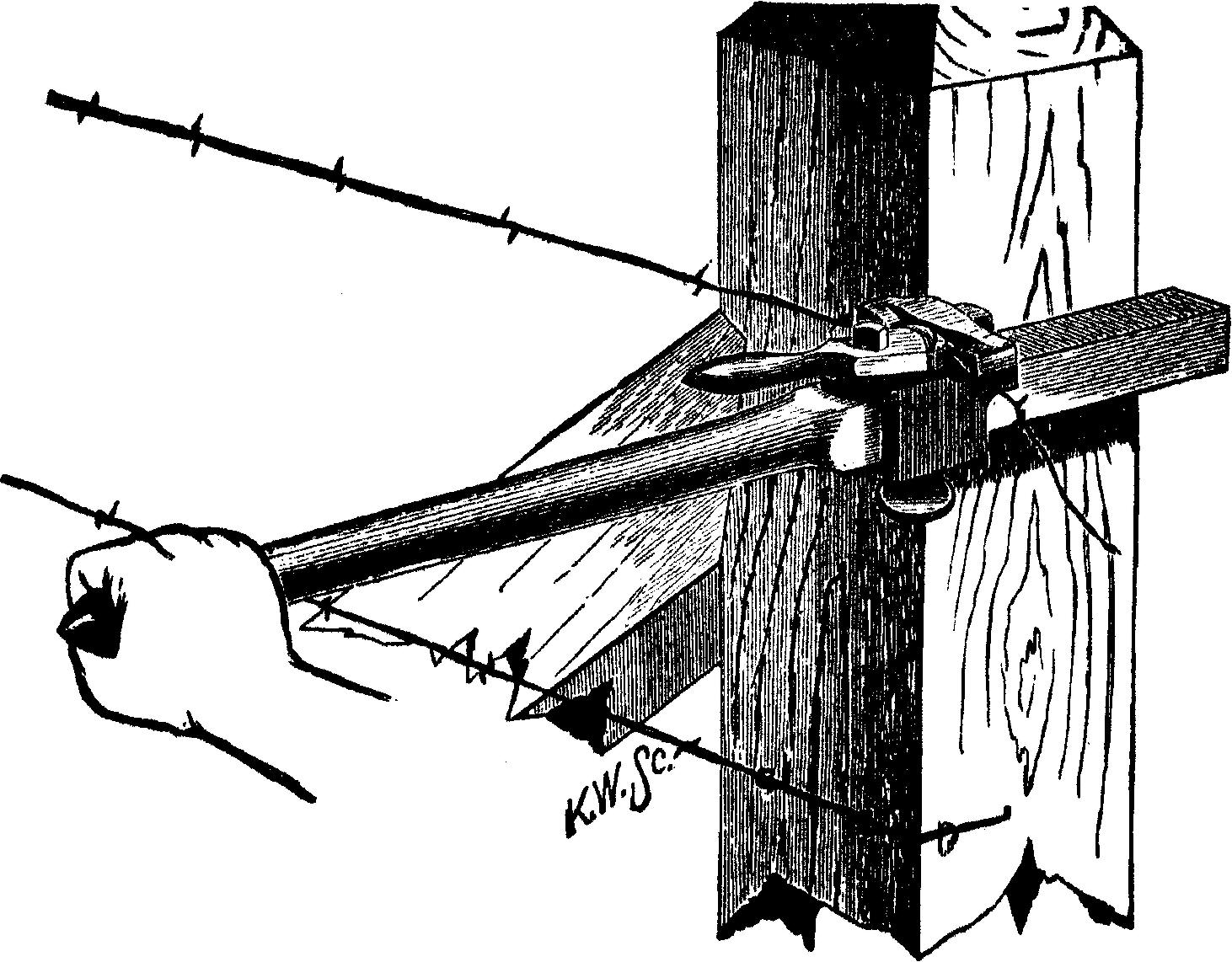

La figure 84 montre la civière Clark et la manière de l'utiliser.
Figure 84.—LA CIVIÈRE CLARK

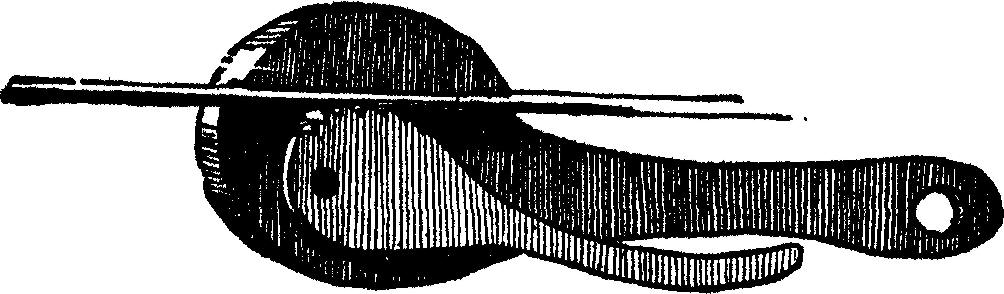

Un autre tendeur, appelé tendeur " Come Along ", figure 85, sert non seulement à tendre les fils, mais aussi à les manipuler, à construire ou à déplacer des clôtures.
Fig. 85.—LA CIVIÈRE " COME ALONG "
L'étireur de fil utile, figure 86, se compose d'un protège-couteau de machine à tondre, boulonné à un gros bâton ; une courbe, comme le montre la gravure inférieure, est préférable à une droite, car elle ne tournera pas dans la main. Lors de son utilisation, le fil est fermement maintenu dans la fente et peut être facilement étiré en utilisant le bâton comme levier.
Fig. 86.—ÉTIREURS DE FIL FAITS MAISON

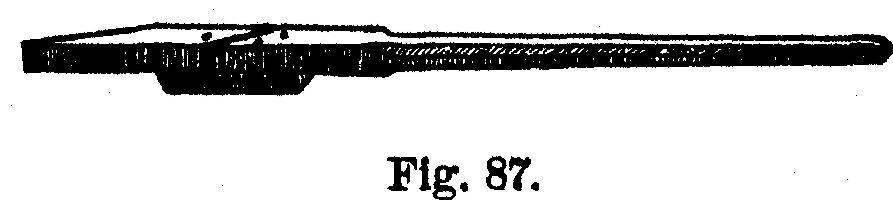

Un autre type de tendeur de fil peut être fabriqué en bois dur ou en barres de fer ou d'acier. Il se compose de trois pièces, deux bras et une épisseuse, attachées ensemble de la manière illustrée à la figure 87, laissant une fente près d'une extrémité pour retenir le fil.
Le bras le plus long est rendu immobile sur l'épissure au moyen de deux boulons lourds ou plus, tandis que le bras le plus court pivote par un boulon. Cela permet d'ouvrir la fente pour recevoir le fil. Le bras court est affûté pour pouvoir être coincé dans un poteau ou sur le côté d'un bâtiment, si cela est pratique.
En plaçant ce levier derrière un poteau, un seul homme peut tendre à fond un long fil de fer. Lorsqu'un seul homme fait le travail seul, il peut tendre le fil, fixer le levier au moyen d'un bâton enfoncé dans le sol devant lui, puis revenir en arrière et enfoncer les agrafes.
L'extrémité courte du levier doit mesurer environ douze pouces de long et le bras long trois ou quatre pieds, voire plus.

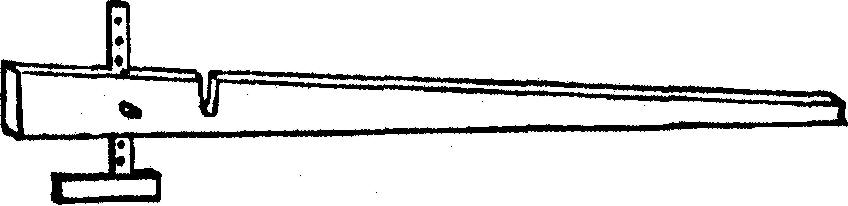

La civière illustrée à la figure 88 est faite de bois dur ou de fer. Le fil passe dans la fente, les barbes l'empêchant de glisser.
Figure 88.—CIVIÈRE ET JAUGE
Le bras perpendiculaire au levier permet de mesurer la distance des brins. Lorsque le levier est placé contre le poteau, les accoudoirs se trouvent sur le brin inférieur. En le faisant glisser vers le haut ou vers le bas, la distance entre les brins est régulée.
La figure 89 montre une autre civière, qui peut être fabriquée par n'importe quel forgeron. La came dentée maintient le fil afin qu'il ne glisse pas.
Fig. 89.—GRIP POUR FIL DE CLÔTURE
Un bloc et un tacle sont souvent utiles pour tirer les fils. Les rouleaux de fil sont déroulés à partir d'une caisse de wagon, et lorsque le fil doit être étiré, la poignée est mise en tout point, le palan est attaché et un cheval le tire aussi fort que nécessaire.

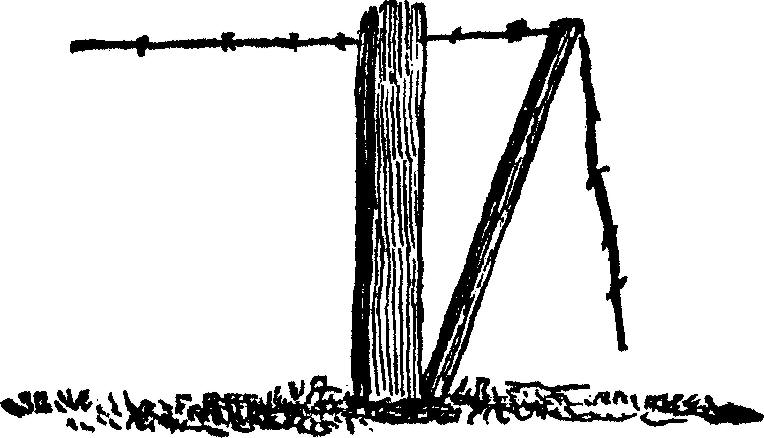

Une clôture métallique doit être remontée fréquemment, sinon elle s'affaisse et devient inutile. La contraction et l'expansion alternées provoquées par le changement de température étirent bientôt le fil, sans parler des autres causes.

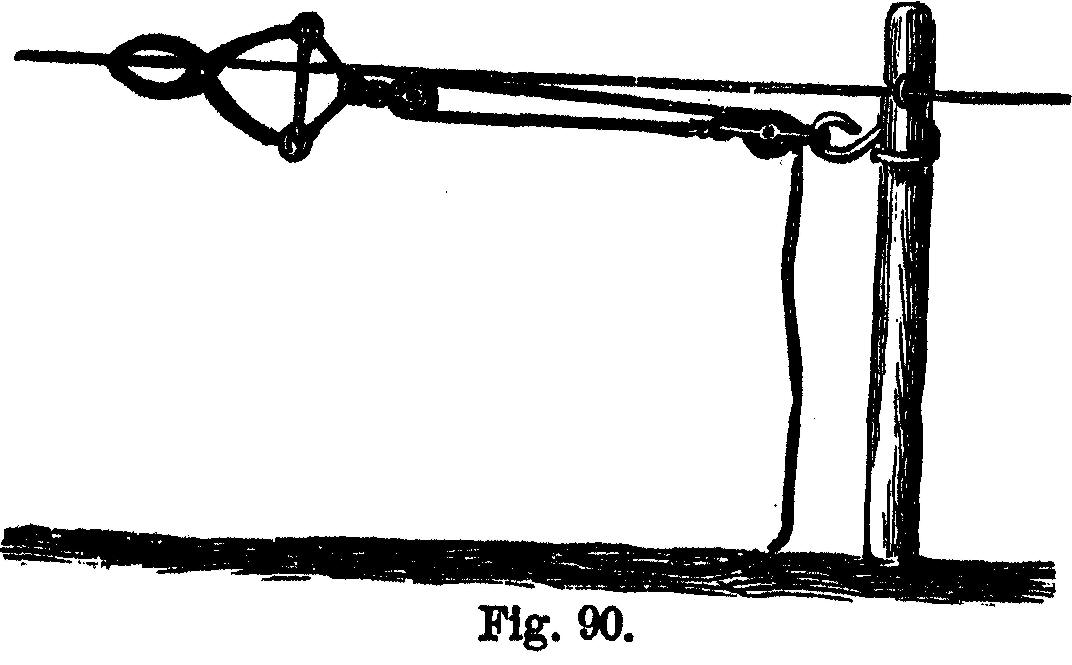

La méthode peu coûteuse et efficace employée par les sociétés de télégraphie est illustrée à la figure 90.
Elle consiste en une paire de pinces et un ensemble de petits blocs de plaquage. Les pinces peuvent être fabriquées par n'importe quel forgeron et les blocs sont vendus dans toutes les quincailleries et magasins d'outils.
Un crochet de fer est utilisé pour attacher les pinces au bloc, et à mesure que le fil est tendu, on peut faire tourner l'extrémité libre de la corde autour du même poteau, pour la retenir pendant que l'agrafe est serrée pour retenir le fil.
ÉPISSAGE DE FILS BARBELÉS

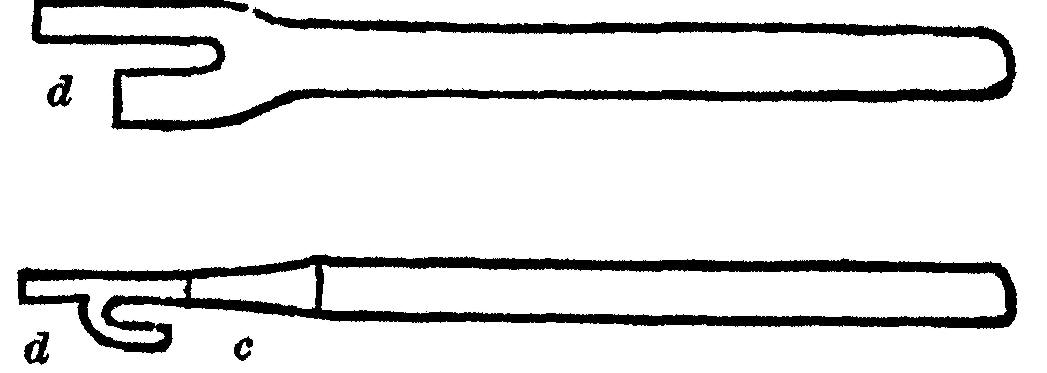

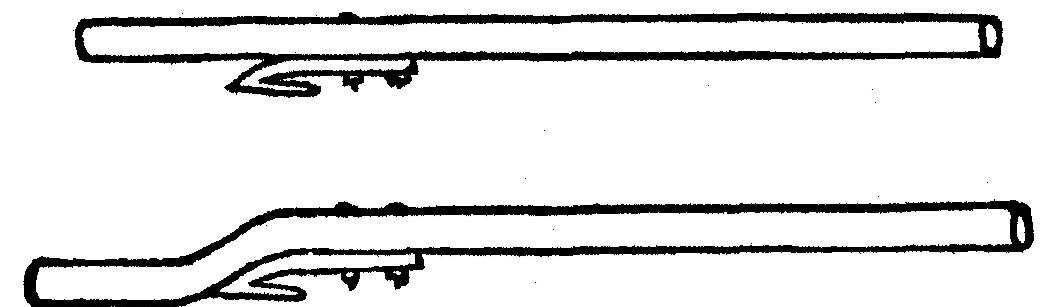

Les figures montrent un outil en fer pour épisser le fil et la manière de l'utiliser. Pour fabriquer cette épisseuse, prenez une barre de fer ronde d'un demi-pouce, de neuf pouces de long. Chauffez environ trois pouces d'une extrémité et martelez-la à plat jusqu'à ce qu'elle atteigne un pouce de large.
Avec un ciseau froid, coupez une fente d'un quart de pouce à un quart de pouce du côté droit et à un pouce de profondeur, comme le montre la figure 91.
Pliez la partie marquée d, de sorte qu'elle soit à un quart de pouce de la partie plate, comme le montre la figure 92. La partie inférieure de la fente c doit être à environ un demi-pouce du coude en d.
Figues. 91 et 92.—l'épisseur.

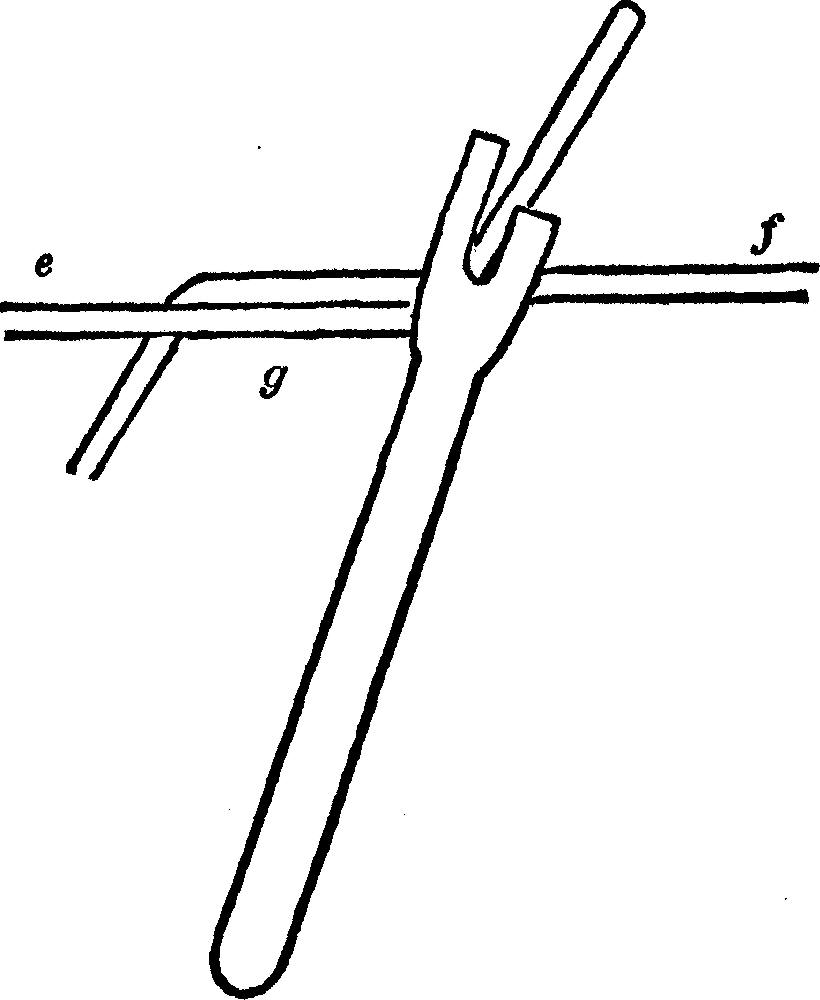

Lisser avec une lime. Pour l'utiliser, soit e et f, la figure 93 représente deux fils à joindre.
Fig. 93.—FAIRE L'ÉPISSURE

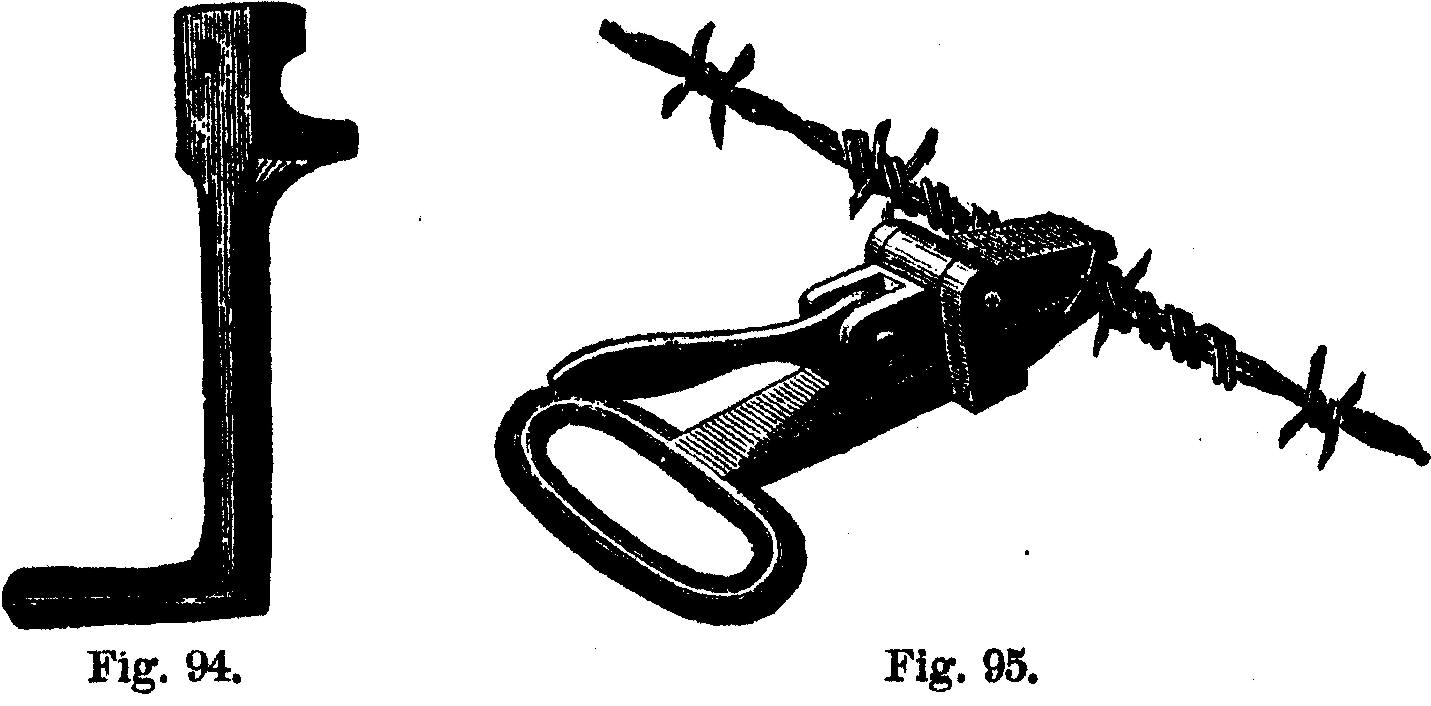

Pliez les extrémités pour qu'elles soient presque à angle droit. Tenez-les avec des pinces en g ; placez le crochet de l'épisseuse sur le fil f, tandis que le fil e tombe dans la fente. Torsadez les morceaux autour du fil f, lorsqu'une moitié de l'épissure est réalisée.
Répétez l'opération pour l'autre extrémité. Utilisez environ quatre ou cinq pouces de chaque fil pour tordre l’autre. Une autre forme d'épissure, représentée à la figure 94, est en fonte et est conçue de la même manière que la première.
La figure 95 montre la manière de maintenir le fil avec des pinces faites à cet effet, et l'épissure terminée.

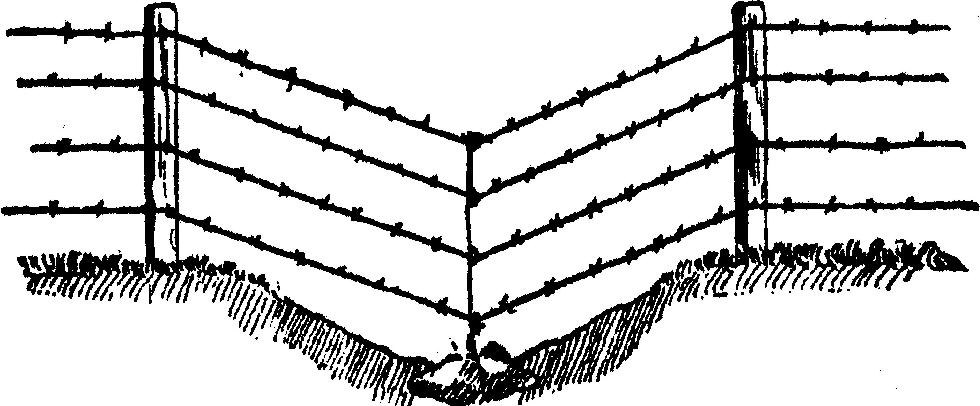

CONSTRUIRE DES CLÔTURES FILAIRES SUR UN TERRAIN INÉGAL
L'une des grandes difficultés de la construction de grillages sur terrain vallonné est de savoir comment faire en sorte que les poteaux dans les creux restent fermes, car la traction du fil par temps humide, ou lorsque le gel sort, les soulève et fait tomber le fil s'affaissent et ils cessent d'être une barrière efficace.
Les poteaux ne doivent pas être utilisés dans les dépressions les plus basses, mais à leur place, aux endroits les plus bas, une lourde pierre doit être partiellement enfoncée dans le sol, autour de laquelle un fil de clôture lisse a été enroulé, comme le montre la figure 96.
Fig. 96.—CLÔTURE SUR TERRAIN INÉGAL
Lorsque la clôture est construite , les fils de la clôture sont ramenés à leur place et le fil autour de la pierre est torsadé d'abord autour du fil inférieur, puis du suivant, et ainsi de suite jusqu'au sommet. Cela empêche le fil de se soulever et élimine tout problème lié à l'arrachage des poteaux par les fils.
En clôturant les petits ruisseaux, le même plan réussit.
