555 : un testeur de réflexes - Étape 2 : Temporisation
Électronique

Supposons que nous ayons configuré un autre timer 555 en mode monostable. Si l'on applique une impulsion négative sur sa broche 2, il produit un signal de sortie positif pendant par exemple 4 secondes, le signal redevenant négatif au-delà.

Peut-être pouvons-nous intégrer ce type de transition sur la broche 4 d'IC6. Nous l'utiliserons à la place de l'interrupteur S5, que nous actionnions jusqu'ici pour démarrer le décompte.

Sur la fig. 11, vous constaterez donc l'ajout d'un autre temporisateur 555, le circuit intégré IC7, au-dessus d'IC6.


Figure 11
La partie de commande du circuit, à ajouter au-dessus des timers.
R7, R9, R10, R12 : 1K R8 : 2K2 R11 :330K
 C1:100uF  C2:68μF C3, C4, C6 :0,1 uF
C5.10uF SI, S2, S3 : interrupteurs tactiles  IC5, IC6, IC7: temporisateurs 555


Quand la sortie d'IC7 passe d'un état positif à un état négatif, elle déclenche la réinitialisation d'IC6 et inverse sa sortie négative :
le décompte peut commencer.

Le circuit intégré IC7 a donc pris la place de l'interrupteur de départ S4.

Vous pouvez supprimer S4, mais conservez la résistance de rappel R9, afin que la réinitialisation d'IC6 demeure positive le reste du temps.

Ce montage fonctionne parce que j'ai utilisé un condensateur, C4, pour relier la sortie d'IC7 à la réinitialisation d'IC6.

Le condensateur transmet le brusque passage de l'état positif à l'état négatif, mais comme autrement il bloque la tension régulière en provenance d'IC7, il n'interfère pas avec IC6.

Le schéma final de la fig. 11 montre les trois timers 555 reliés entre eux, tels que vous devriez les disposer au-dessus du compteur le plus haut placé, IC1.

J'ai aussi ajouté une LED pour envoyer un signal à l'utilisateur.

En raison de la complexité du circuit, j'ai résumé ci-après la séquence des évènements lorsqu'il est en état de marche. Reportez-vous parallèlement à la fig. 11.

1. L'utilisateur appuie sur le bouton S4 pour démarrer la temporisation, ce qui déclenche IC7.

2. Tandis que C5 se charge, la sortie d'IC7 passe à l'état haut pendant quelques secondes.

3. La sortie d'IC7 repasse à l'état bas.

4. IC7 transmet une impulsion de basse tension via C4 à IC6, broche 4.

5. La sortie d'IC6 passe à l'état bas et y demeure.

6. La sortie basse d'IC6 attire le courant à travers la LED qui s'éclaire.

7. La sortie basse d'IC6 est aussi transmise à la broche 2 d'IC1.

8. La basse tension appliquée sur la broche 2 d'IC1 permet à IC1 de commencer à compter.

9. L'utilisateur appuie sur S3, le bouton d'arrêt

10. S3 connecte la broche 2 d'IC6 à la masse.

11. La sortie d'IC6 passe à l'état haut et y reste.

12. La sortie élevée d'IC6 éteint la LED.

13. La sortie élevée d'IC6 est aussi transmise à la broche 2 d'IC1.

14. La tension positive de la broche 2 d'IC1 entraine l'interruption du décompte.

15. Après lecture du résultat, l'utilisateur appuie sur S2.

16. S2 applique une tension positive à la broche 15 d'IC1, IC2 et IC3.

17. La tension positive réinitialise les compteurs à zéro.

18. L'utilisateur peut essayer à nouveau.

19. Pendant ce temps, IC5 continue à fonctionner.

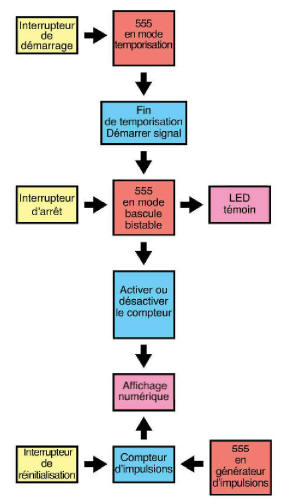

Dans l'hypothèse où un diagramme en blocs vous semblerait plus facile à comprendre, je l'ai présenté aussi sur la fig. 13.


Figure 13, Fonctions du testeur de réflexes.
