Un afficheur avec le CI CD4511BE
Électronique
Avec le CI 4511 on peut contrôlé un afficheur à 7 segments. Le CI a 4 entrées (binaires 0 et 1) et 7 sorties pour les 7 LEDs de l'afficheur (a, b, c, d, e, f, g). Le 4511 est appelé BCD-to-7 Segment soit, décodeur BCD vers 7 Segments où BCD veut dire Binary Coded Decimal ou en Français, Décimal codé binaire.
|
|
|
| CD4511BE | Afficheur LTS543R utiliser |

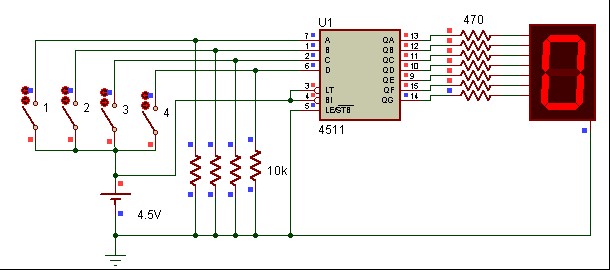

Schémas du montage
On doit relier les 4 entrées à la masse avec des résistances de 10k pour indiquer au CI que l'entrée est à l'état 0.
Lorsqu'on met l'une des entrées à l'état 1, le courent ne passe plus par la résistance et va directement à l'entrée du CI ce qui met l'entrée du CI à l'état 1.
Voici le tableau des entrées.
| Chiffre | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| IN 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| IN 2 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| IN 3 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 |
| IN 4 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 |
Par exemple pour afficher le chiffre 4 on met l'entrée 3 (IN 3) à 1.
Voici d'autre chiffres
| 5 | 8 | 9 |
 |
 |
 |
Voici le schémas logique du 4511. Il est fait avec des portes NON=ET à 2, 3 et 4 entrées, une porte OU et des inverseurs.
Si on voulait faire un BCD to Decimal avec seulement des composantes de base (résistance, diode, transistor, etc...) ou en RTL comme notre exemple, il nous faudrait un Breadboard grand comme une table ..... ou même plus comme diraient les Dupondt.
Le processus qui permet de loger plusieurs circuits dans un seul circuit intégré s'appelle intégration à grande échelle (LSI). Cette expression sert fréquemment à décrire les circuits intégrés.
On peut aussi contrôler 2 afficheurs:
Dans cette version on utilise 8 interrupteurs. Quatre pour les unités et quatre pour les dizaines. On peut afficher les chiffres de 00 à 99.
Voici une autre version à 4 interrupteurs.
Dans cette version on a connecter les broches LE au + de la pile avec des résistances et on ajoute des interrupteurs qui permettent de connecter les entrées LE au "ground" c'est à dire au négatif du circuit.
Pour contrôler une afficheur, on ferme l'interrupteur du LE de celui-ci. Dans l'image ci-haut l'interrupteur des dizaine, SW2 est fermé et celui des unité est ouvert, ce qui permet de contrôler l'afficheur des dizaines seulement.
On peut afficher les chiffres de 00 à 99.
Avec 4 entrées (IN 1 à IN 4), on peut afficher les nombre de 0 à 15. Cependant le 4511 ne permet que d'afficher les nombres de 0 à 9.
Pour pouvoir afficher toutes les possibilités des 4 interrupteurs des entrées 1 à 4 (IN 1 à IN 4) on a deux possibilités.
Première option
On peut utiliser un décodeur de 4 entrées à 16 sorties comme le 74154 qui est un 4 Line to 16 Line Decoder / Demultiplexer.
Cependant le 74154 est à logique négative et demande plus de courants.
Deuxième option
On ajoute des portes logiques à notre afficheur avec CI 4511. Soit des inverseurs, des portes ET, OU et NON-ET.
Voici les blocques logique pour chaque entrées des afficheurs:
Afficheur des dizaines:
Les entrées 2, 3 et 4 ne sont pas sélectionnées.
Pour l'afficheur des unités
L'entrée 1 est directement reliée avec IN1
