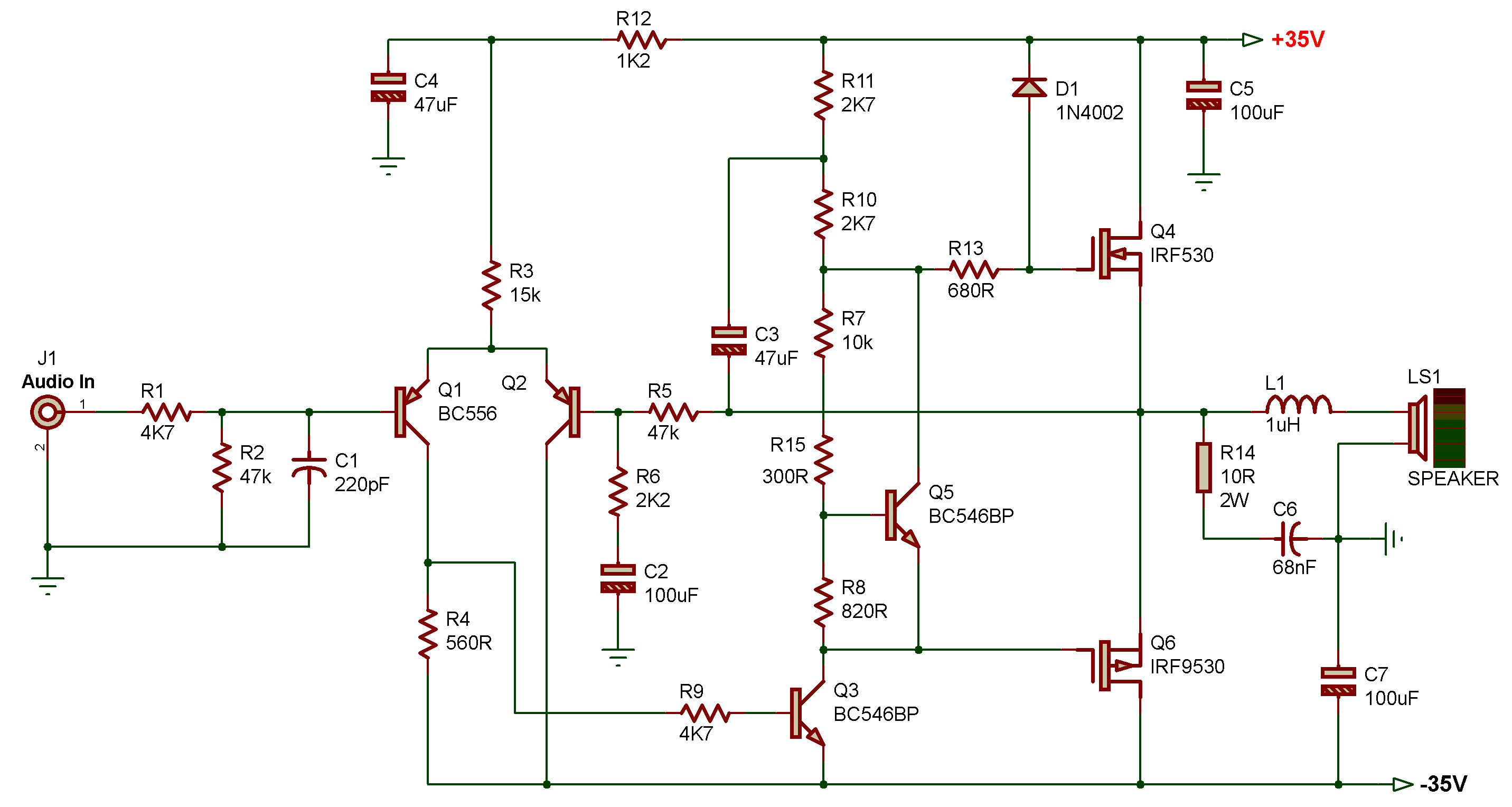

50W MOSFET Audio amplifier
Électronique /
Electronic
Audio
| Bill Of Materials For 50W MOSFET Audio amplifier | ||||||
| 15 Resistors | ||||||
| Quantity: | References | Value | ||||
| 2 | R1, R9 | 4K7 | ||||
| 2 | R2, R5 | 47k | ||||
| 1 | R3 | 15k | ||||
| 1 | R4 | 560R | ||||
| 1 | R6 | 2K2 | ||||
| 1 | R7 | 10k | ||||
| 1 | R8 | 820R | ||||
| 2 | R10, R11 | 2K7 | ||||
| 1 | R12 | 1K2 | ||||
| 1 | R13 | 680R | ||||
| 1 | R14 | 10R | ||||
| 1 | R15 | 300R | ||||
| 7 Capacitors | ||||||
| Quantity: | References | Value | ||||
| 1 | C1 | 220pF | ||||
| 3 | C2, C5, C7 | 100uF | ||||
| 2 | C3, C4 | 47uF | ||||
| 1 | C6 | 68nF | ||||
| 6 Transistors | ||||||
| Quantity: | References | Value | ||||
| 1 | Q1 | BC556 | ||||
| 1 | Q2 | BC556AP | ||||
| 2 | Q3, Q5 | BC546BP | ||||
| 1 | Q4 | IRF530 | ||||
| 1 | Q6 | IRF9530 | ||||
| 1 Diodes | ||||||
| Quantity: | References | Value | ||||
| 1 | D1 | 1N4002 | ||||
| 3 Miscellaneous | ||||||
| Quantity: | References | Value | ||||
| 1 | J1 | Audio In | ||||
| 1 | L1 | 1uH | ||||
| 1 | LS1 | SPEAKER | ||||
