Accès aléatoire avec Affichage
Électronique
74HC00, 74HC191, 74HC4511

Voici un affichage aléatoire. Il affiche rapidement les chiffres 0 à 9 dans l'ordre quand le circuit est sous tension et s'arrête sur l'un d'entre eux dès que vous enfoncez SI. Ce montage peut également faire office de roulette ou de dé.

Une fois le câblage terminé, mettez le circuit sous tension. Les chiffres apparaissent rapidement sur l'affichage LED, sous forme de "8".

A présent, enfoncez S1 et voyez ce qu'il se passe. L'affichage s'immobilise sur un chiffre quelconque compris entre 0 et 9. Ensuite, relâchez S1. Les chiffres défilent à nouveau rapidement sur l'affichage.

Enfoncez et relâchez S1 à plusieurs reprises. Vous constatez que l'affichage fait apparaître un chiffre différent chaque fois que vous relâchez S1.

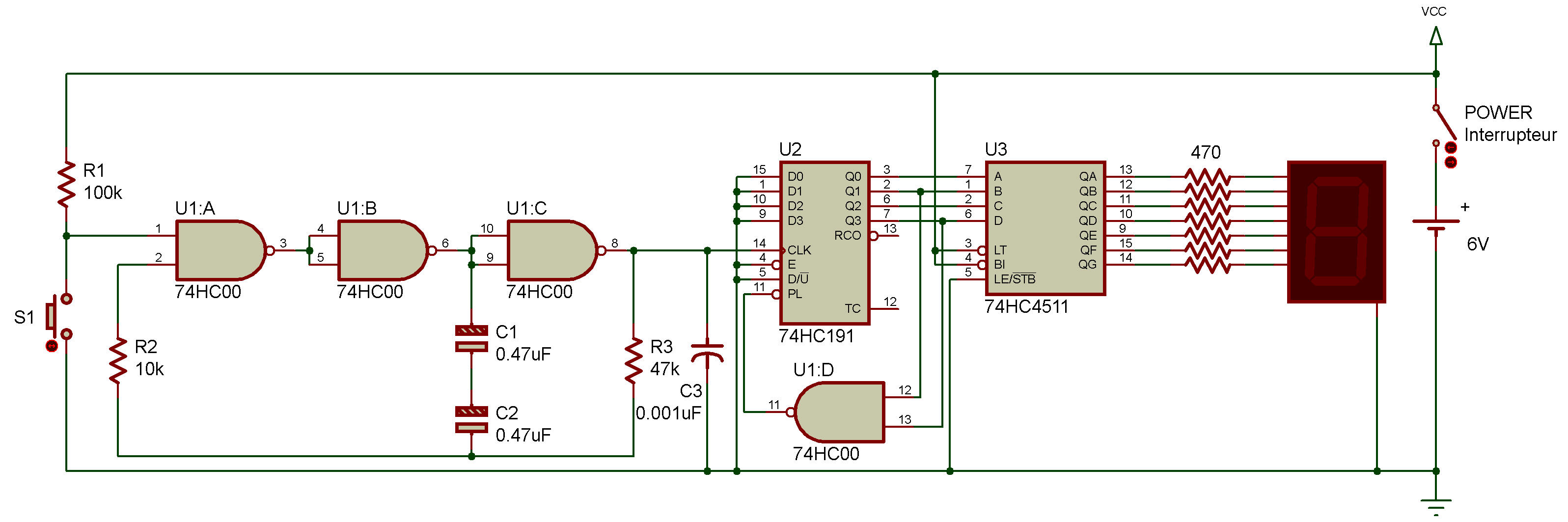

Comme vous le voyez sur le diagramme schématique, le multivibrateur astable envoie des impulsions d'horloge au Cl compteur. Dès que vous enfoncez S1, il cesse de produire les impulsions d'horloge. Le CI est un compteur décimal descendant dont la sortie est déchiffrée par le Cl décodeur avant d'apparaître sur l'affichage LED.
