BCD to 7-segment décodeur
Électronique
74HC4511

Dans le monde numérique des ordinateurs, les données sont traitées à l'aide de combinaisons d'impulsions à 4 ou à 8 bits. Ce langage machine est difficile à comprendre pour nous, les humains et doit donc être converti en nombres que nous pouvons comprendre instantanément.

Cette tâche peut être accomplie par le décodeur décimal codé binaire à 7 segments qui fait apparaître les notations déchiffrées sur l'affichage LED.

Ce montage vous permettra de comprendre comment des notations décimales codées binaires à 4 bits peuvent être converties en nombres compris entre 0 et 9.

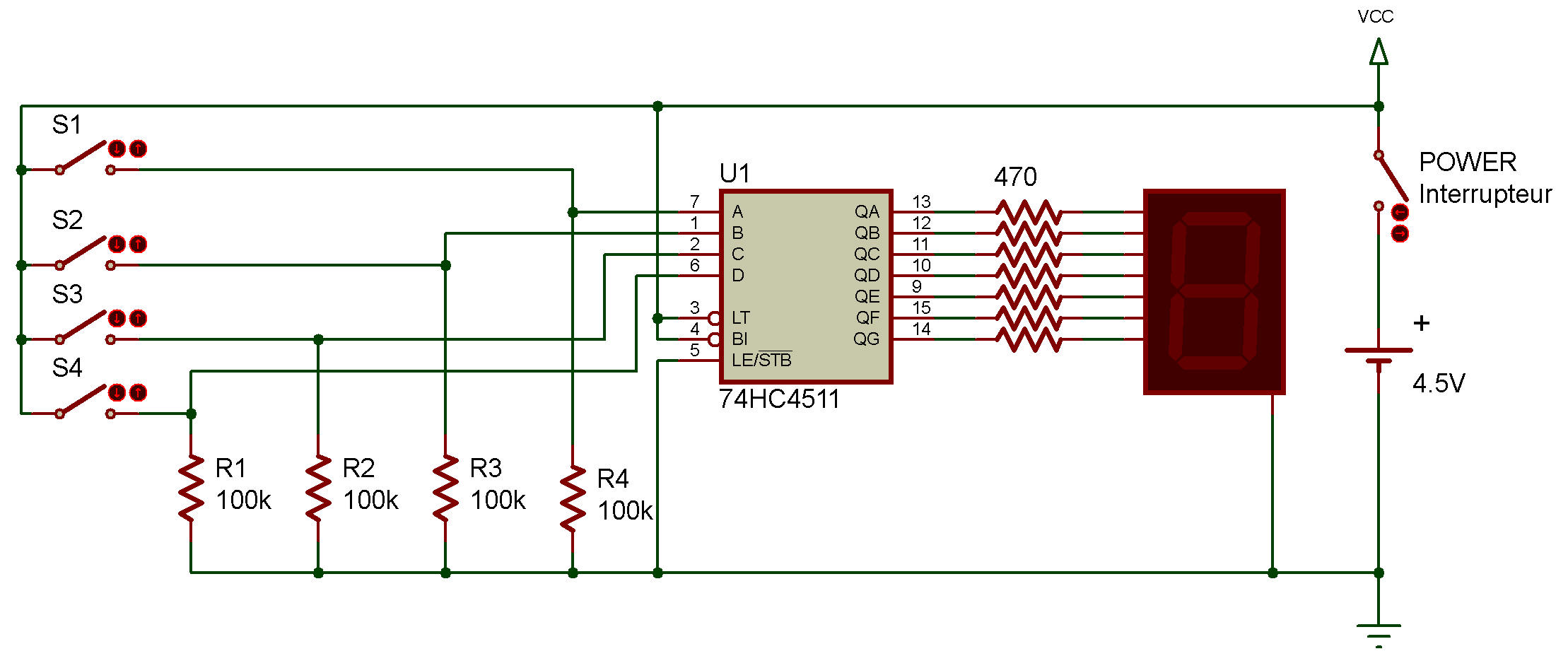

Les manipulateurs S1 à S4 fournissent les entrées A à D, de la manière illustrée à la Figure 1.

Quand vous enfoncez l'un de ces manipulateurs, il produit le chiffre "1 ". Quand il est relâché, il produit le chiffre "0"

Essayez donc de faire apparaître différents chiffres sur l'affichage en combinant les manipulateurs.
