Brochage des IC Utilisés
Électronique
Voir aussi
Sélecteur TTL

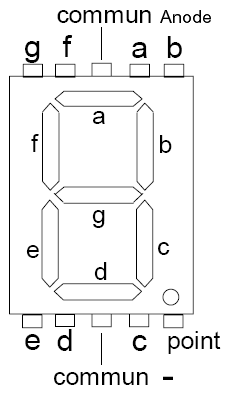

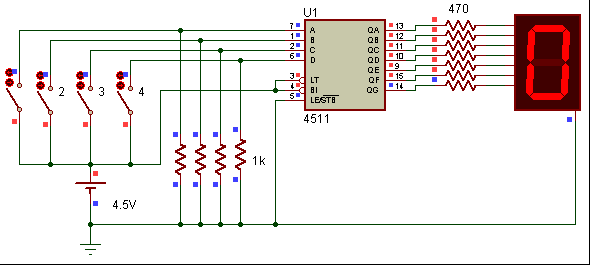

| CD4511BE | Afficheur LTS543R |
|
|
|
Schémas du montage

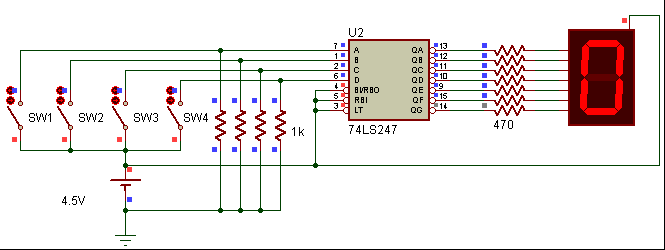

| SN74LS247N | Afficheur LTS543R |
 |
 |
Schémas du montage
| 74F04 | DM7408 |
 |
 |
Toutes les entrées des portes du 74F04 du DM7408 doivent être reliées au négatif avec des résistance de 1K.
Le SN74S15N peut servir autant de portes ET ou de portes NON-ET selon le branchement de la sortie (pin 12 sur l'image):
soit avec une résistance relier au positif (la sortie est positive) ou sans résistance (la sortie est négative).
| SN74S15N | ||
 |
 |
SN74S15N |

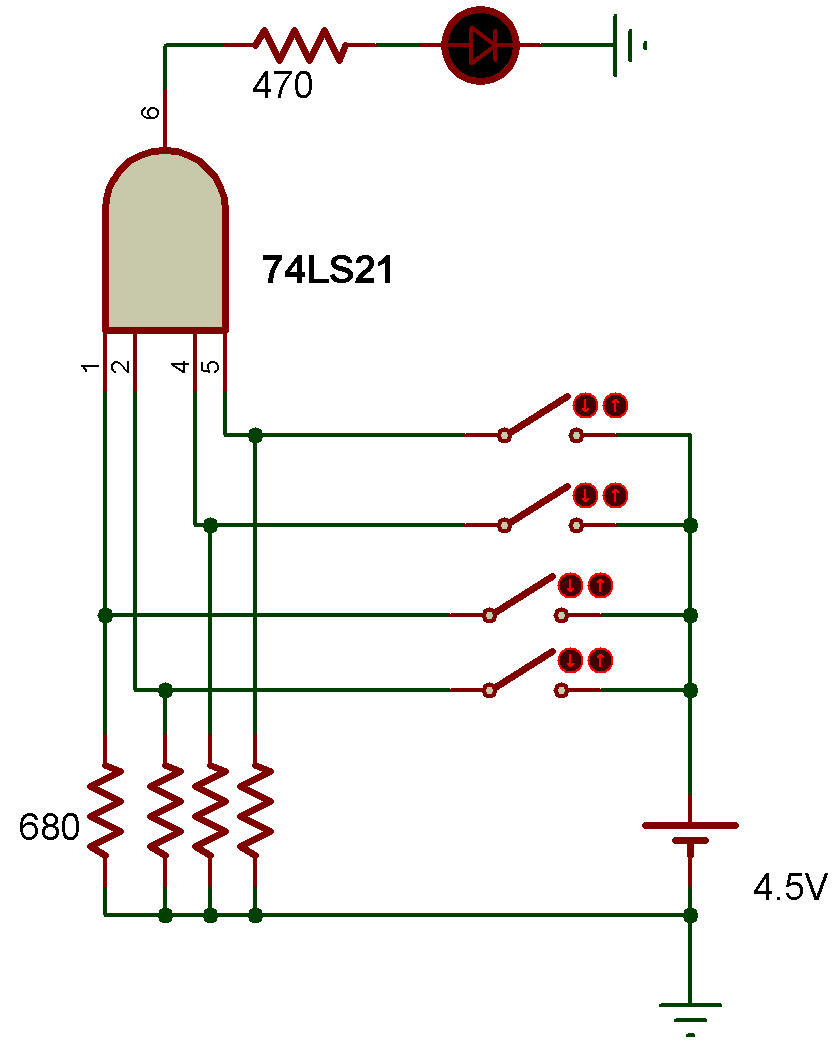

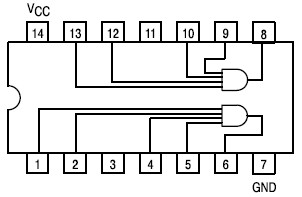

| 74LS21 | |
 |
 |

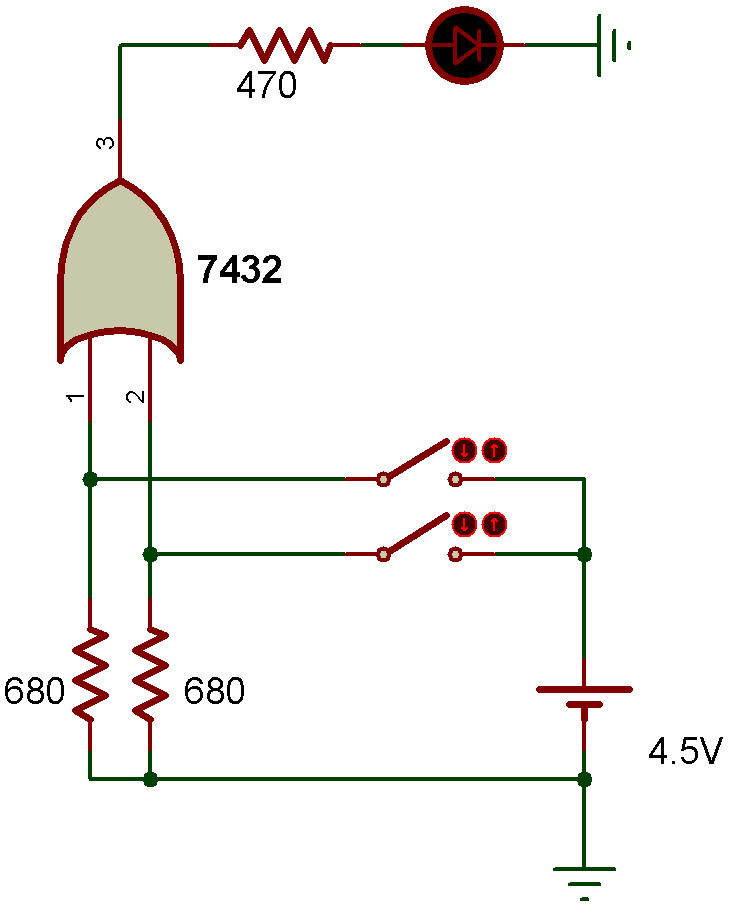

7432

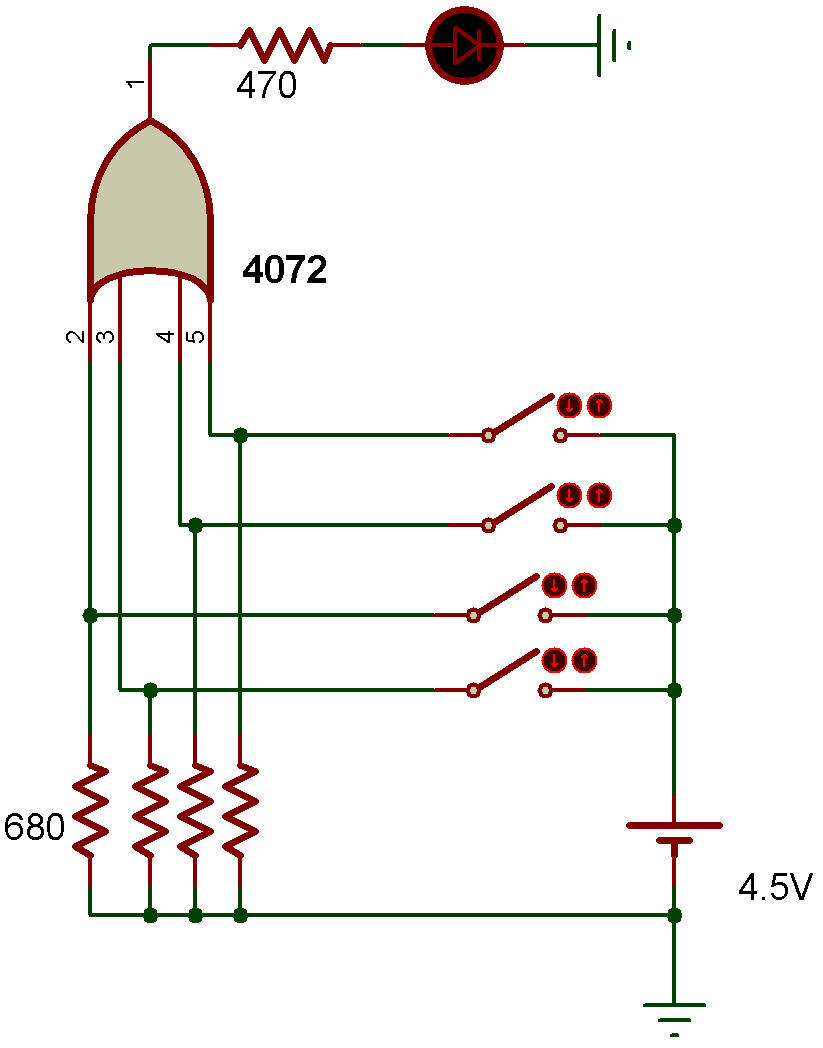

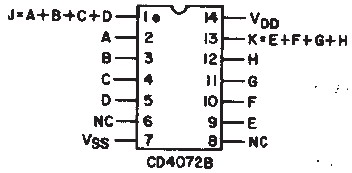

| 4072 | |
 |
 |

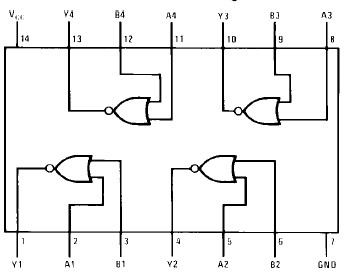

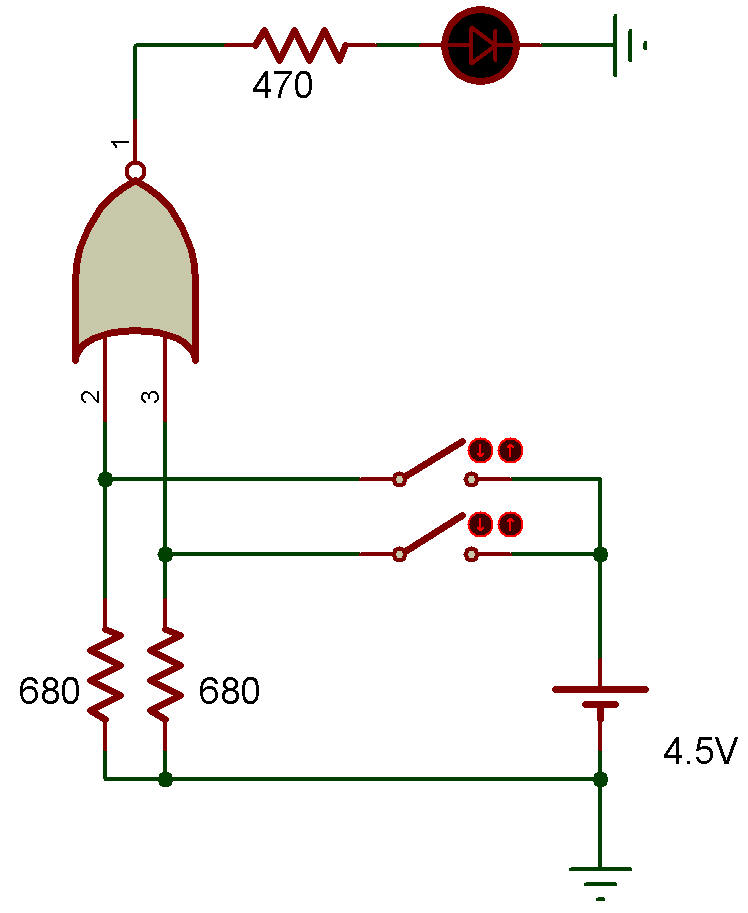

7402

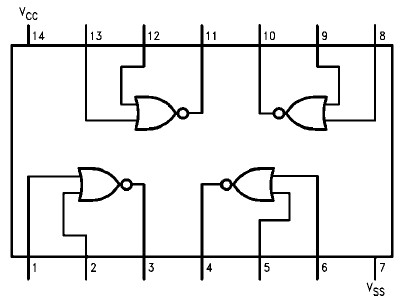

4001
PIN 1 =
Y1
PIN 2 = A1
PIN 3 = B1
PIN 1 = A1
PIN 2 = B1
PIN 3 = Y1
Les entrées du 7402 et du 4001 ne sont pas à la même place

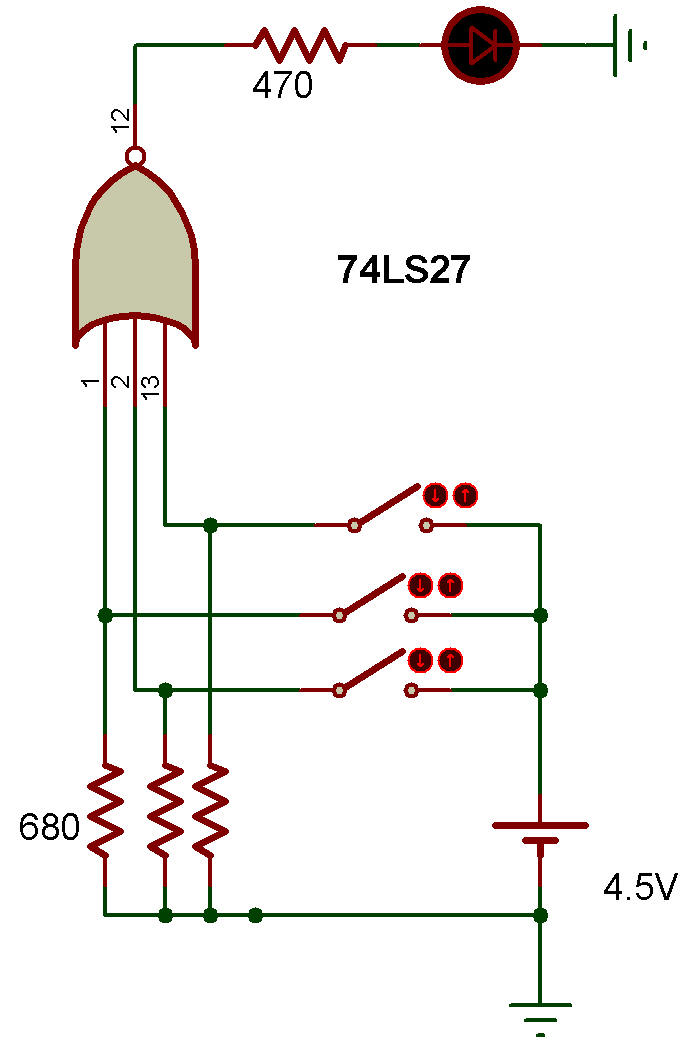

| SN74LS27N | |
 |
 |

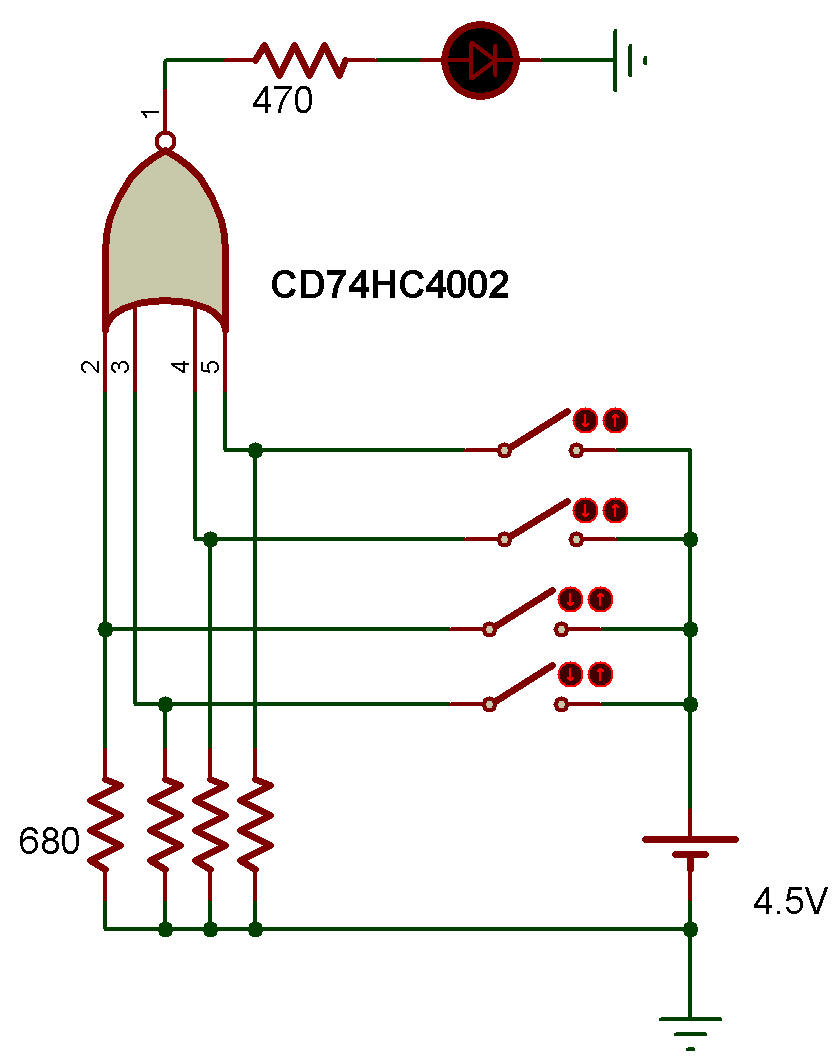

| CD74HC4002 | |
 |
 |

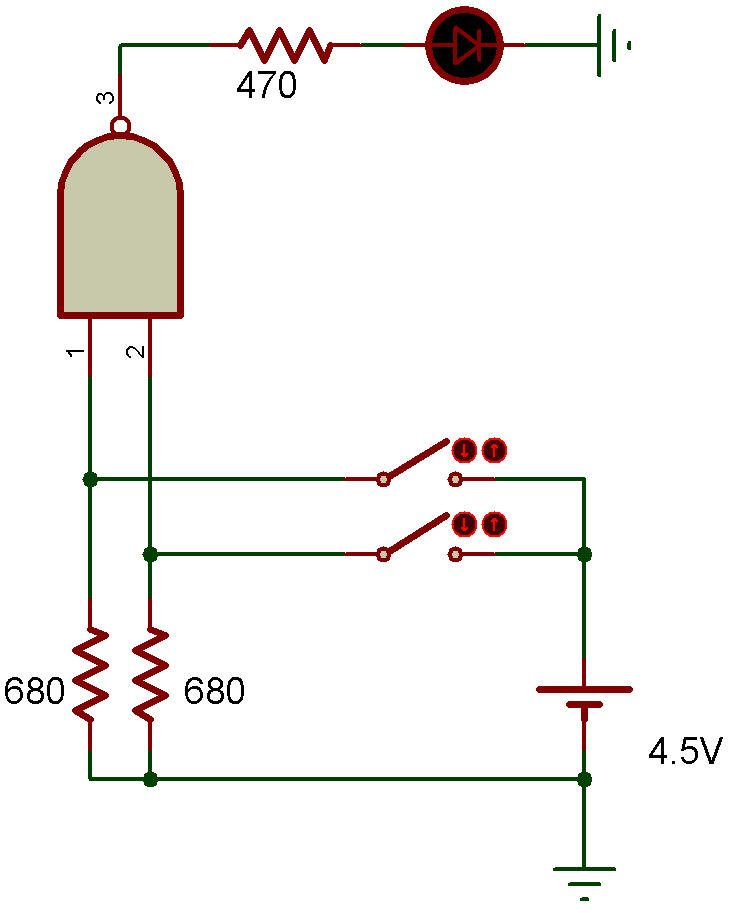

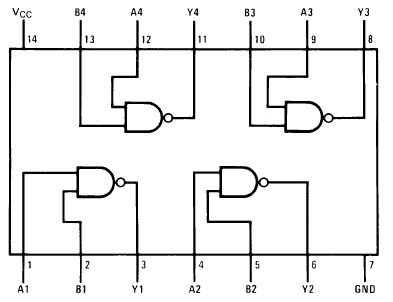

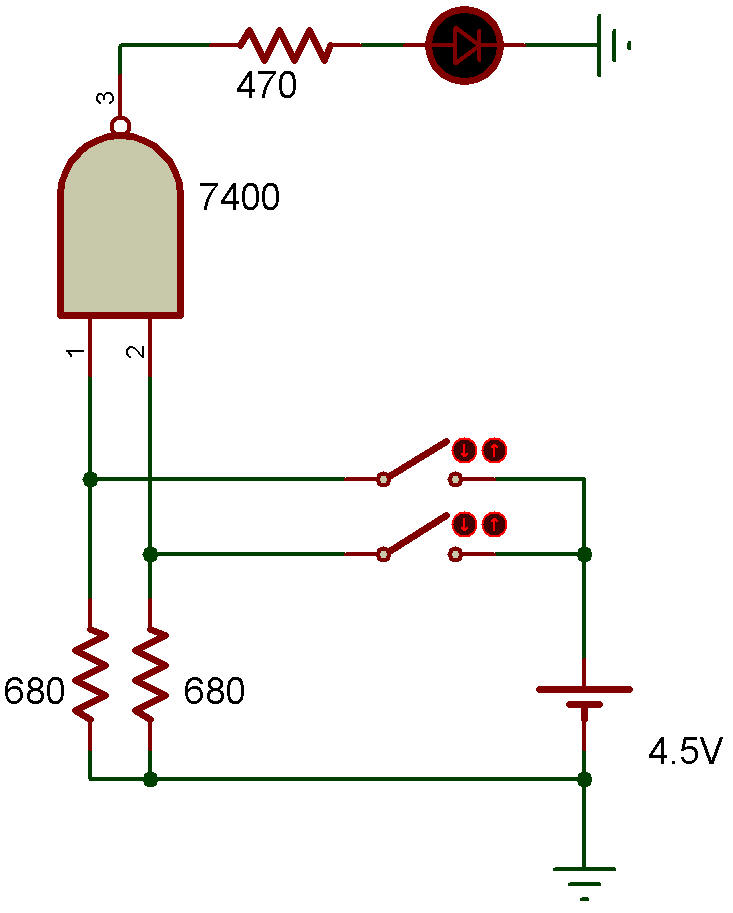

| 7400 | 4011 | |
 |
 |
 |

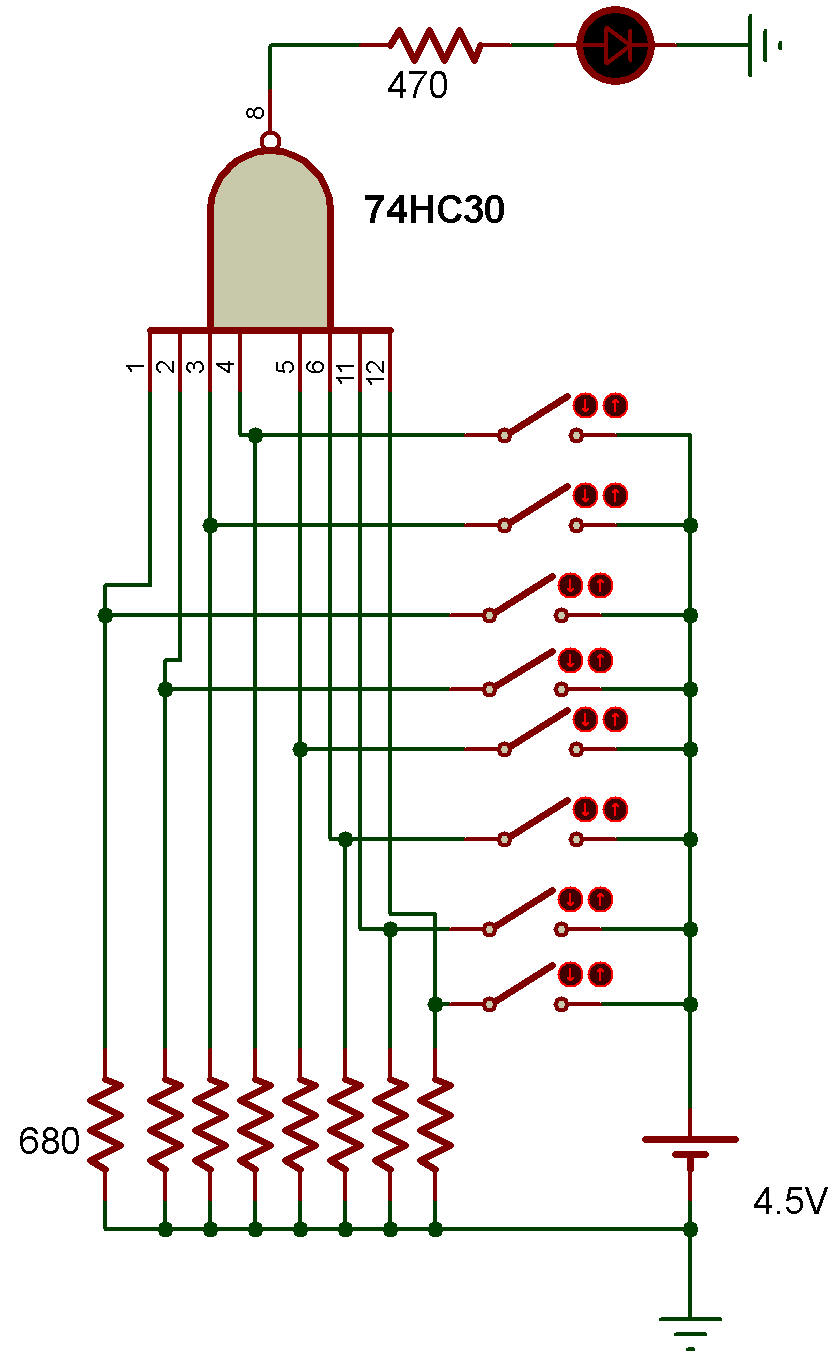

74HC30N
