Décade conteur avec Affichage
Électronique
74HC00, 74HC191, 74HC4511

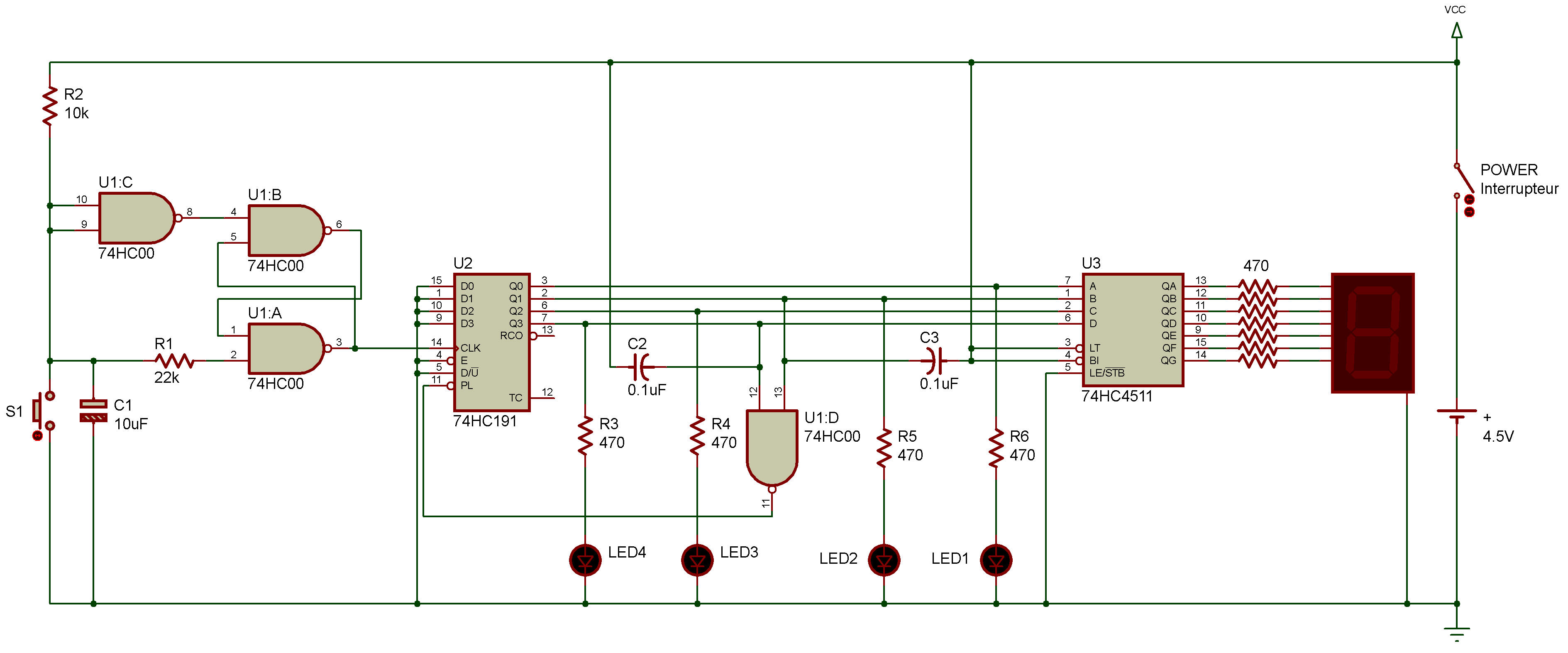

Nous allons à présent réaliser un compteur décimal qui utilise un Ci compteur. Sur le diagramme schématique, vous constatez que la sortie du Cl compteur est déchiffrée par un Cl décodeur qui affiche le résultat sous forme de nombre décimal.

Une fois le câblage terminé, mettez le circuit sous tension.

À ce moment, toutes les diodes LED sont éteintes et le chiffre 0 apparaît sur l'affichage LED.

Enfoncez S1 pour envoyer les impulsions au Cl compteur. L'affichage fait apparaître les chiffres 1, puis 2,3, etc.

Parallèlement, vous constatez que les 4 diodes LED s'allument et s'éteignent de la manière illustrée à la Figure 1.

Enfoncer S1 de nouveau. Une fois le chiffre 9 atteint, l'affichage revient à 0 puis fait apparaître à nouveau les chiffres 1,2,3, etc. Le comptage se répète aussi longtemps que vous enfoncer S1 de nouveau.
