Decade conteur
Électronique
74HC00, 74HC191

Voici un autre compteur décimal qui utilise un Cl compteur. Contrairement au montage précédent, il s'agit cette lois d'un compteur ascendant, il peut afficher les chiffres 0 à 9 à l'aide de 4 diodes LED.

La Figure 1 indique le chiffre décimal qui correspond à chaque sortie du compteur affichée par les différentes combinaisons d'illumination/extinction des 4 diodes LED.

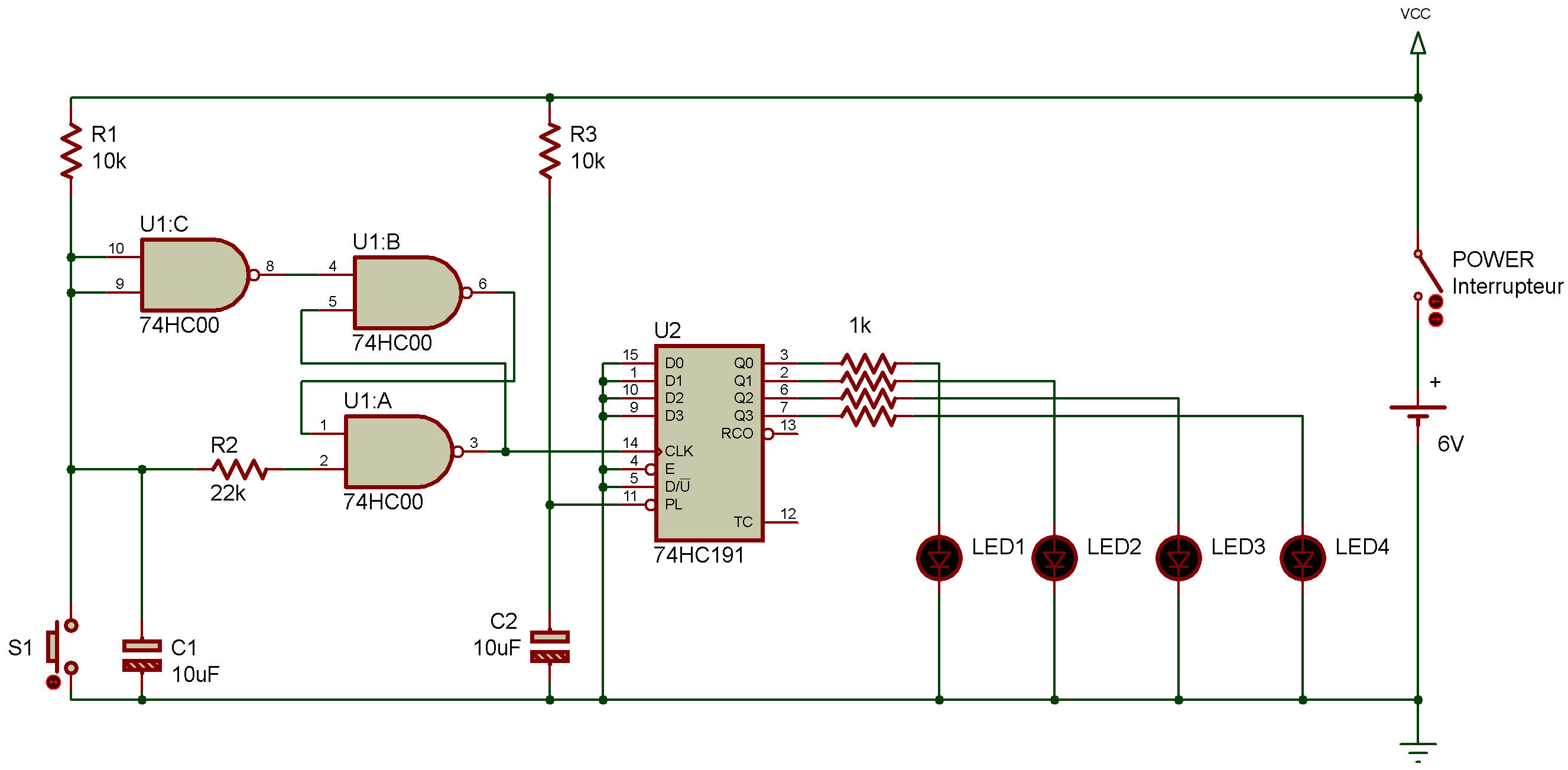

Sur le diagramme schématique, vous constatez que le Cl 74HC191 joue le rôle d e compteur décimal ascendant tandis que S1 permet d'envoyer les impulsions à la borne CLK.

La sortie du compteur provient de QO à Q3.

Une fois le câblage terminé, mettez le circuit sous tension, puis enfoncez SI.

Le compteur commence à compter dans l'ordre croissant en commençant par 0, suivi de 1,2,3,4, etc.

Pendant que vous utilisez ce montage, examinez la Figure 1 afin de mieux comprendre le fonctionnement de ce compteur.
