Décodeur 2 lignes à 4 lignes
Électronique
74HC00, 74HC02

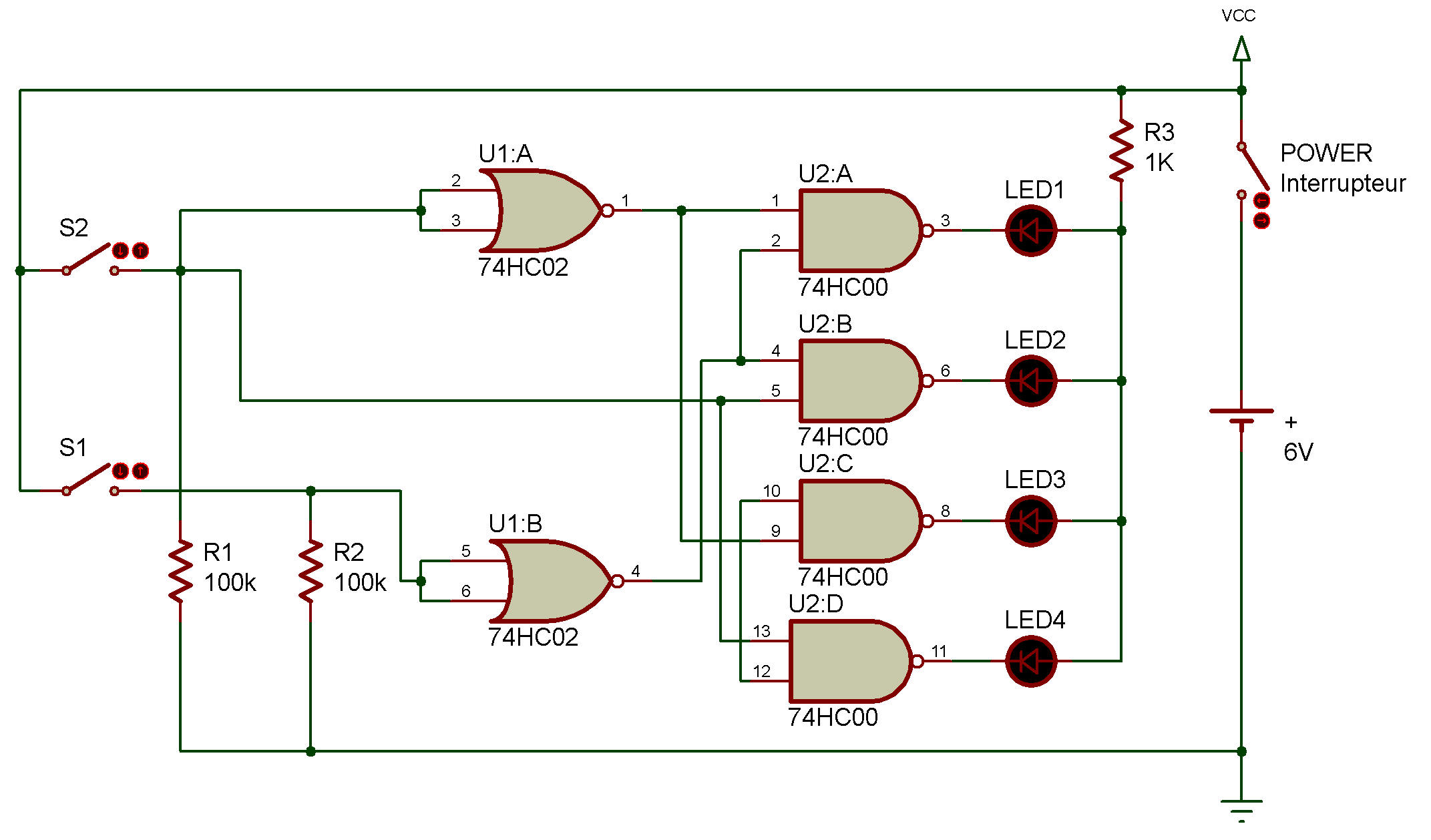

Voici un circuit qui possède deux bornes constituées de quatre combinaisons différentes de niveaux 0 et 1 (2 x2 = 4). Le décodeur 2 lignes à 4 lignes que nous allons réaliser dans ce montage peut produire une sortie en fonction de chacun des quatre niveaux d'entrée.

Dans ce décodeur, il suffit d'examiner les diodes LED pour connaître le type d'entrée appliquée au circuit.

Une fois le câblage terminé, mettez le circuit sous tension puis voyez comment fonctionne ce décodeur quand vous enfoncez et relâchez S1 et S2.

Vous constatez que la diode LED 1 s'allume quand S1 et S2 sont tous deux relâchés, Appuyez sur S2. La diode LED 2 s'allume.

À présent, enfoncez S1. La diode LED 3 s'allume. Quand vous appuyez à la fois sur S1 etS2, la diode LED 4 s'allume.

Avez-vous remarqué qu'une seule diode LED s'allume, quel que soit le manipulateur que vous enfonciez?

Si ce n'est pas le cas, appuyez sur S1 et S2 en examinant attentivement les diodes LED.
