Détecteur de vainqueur de quiz
Électronique

74HC00, 74HC02

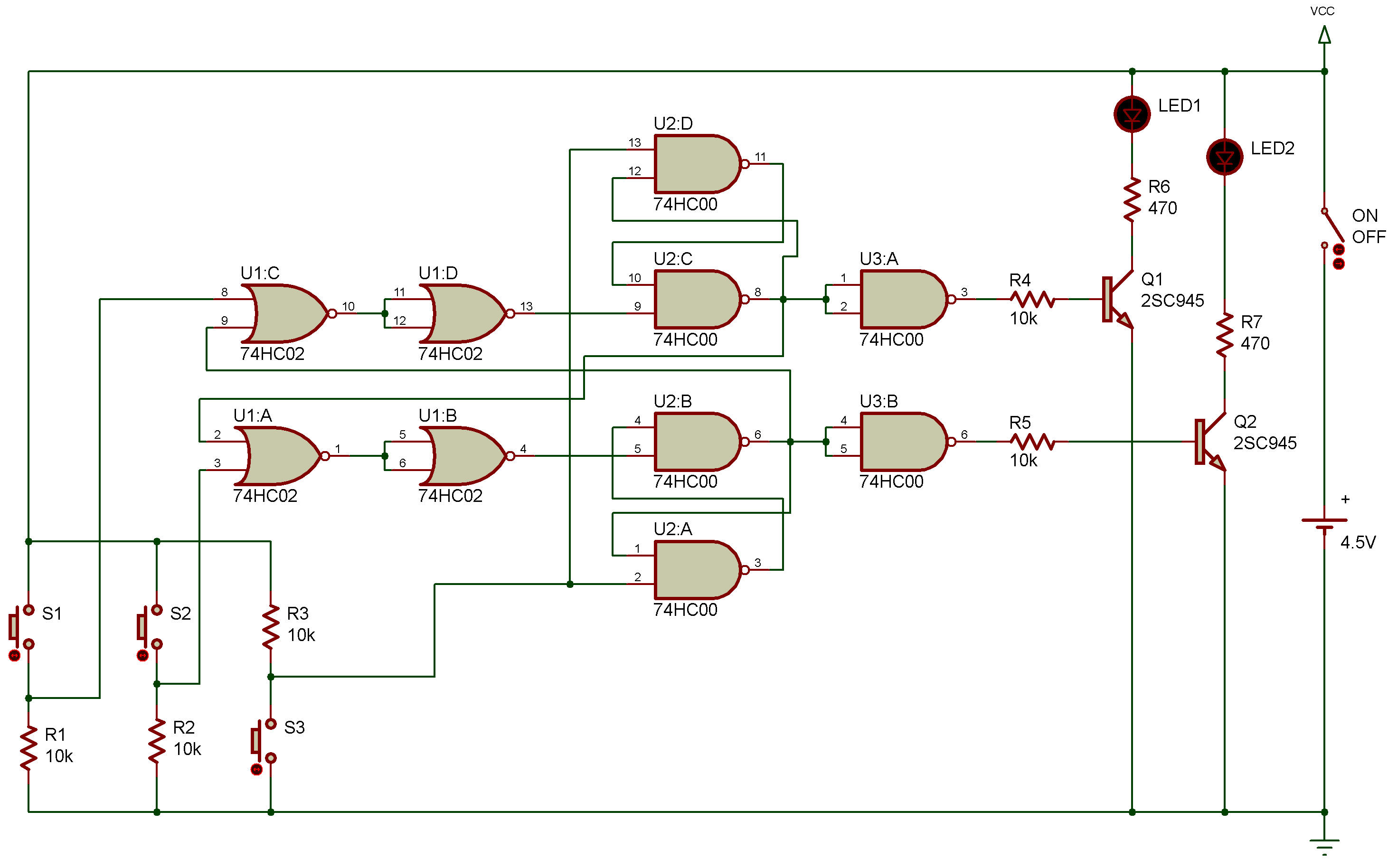

Le circuit détermine qui est plus rapide que les autres en appuyant sur une touche. Cela peut être utile pour un jeu télévisé. Dans le circuit, ce sont les touches S1 et S2 qui déterminent le gagnant. S1 allume la LED 1, tandis que S2 allume la LED 2.

Pendant que quelqu'un appuie sur S3, le circuit accepte les signaux de S1 et S2. Avant de mettre sous tension, éteignez (OFF) S1 à S3.

À ce stade, si la DEL 1 est allumé, la DEL 2 s’éteint et inversement. Appuyez sur S3 et maintenez-le pendant un moment. Il permet au circuit d’accepter un signal d’entrée.

Ensuite, laissez deux personnes appuyer rapidement sur S1 ou S2 une seule fois. Vous pouvez trouver la personne gagnante en regardant simplement les voyants; Si la DEL 1 est allumé, le gagnant est la personne qui a appuyé sur S2. Une fois que quelqu'un a appuyé sur S1 ou S2, relâchez S3. Cela désactive le dernier venu qui appuierait deux fois ou plus plus tard.

Le circuit est constitué de deux bascules RS, U2 et U3. La touche S3 active ou désactive l'entrée du signal de S1 et S2. U1 "b" et V forment des NOR logiques et ils sont désactivés si un signal de contrepartie arrive plus rapidement.
