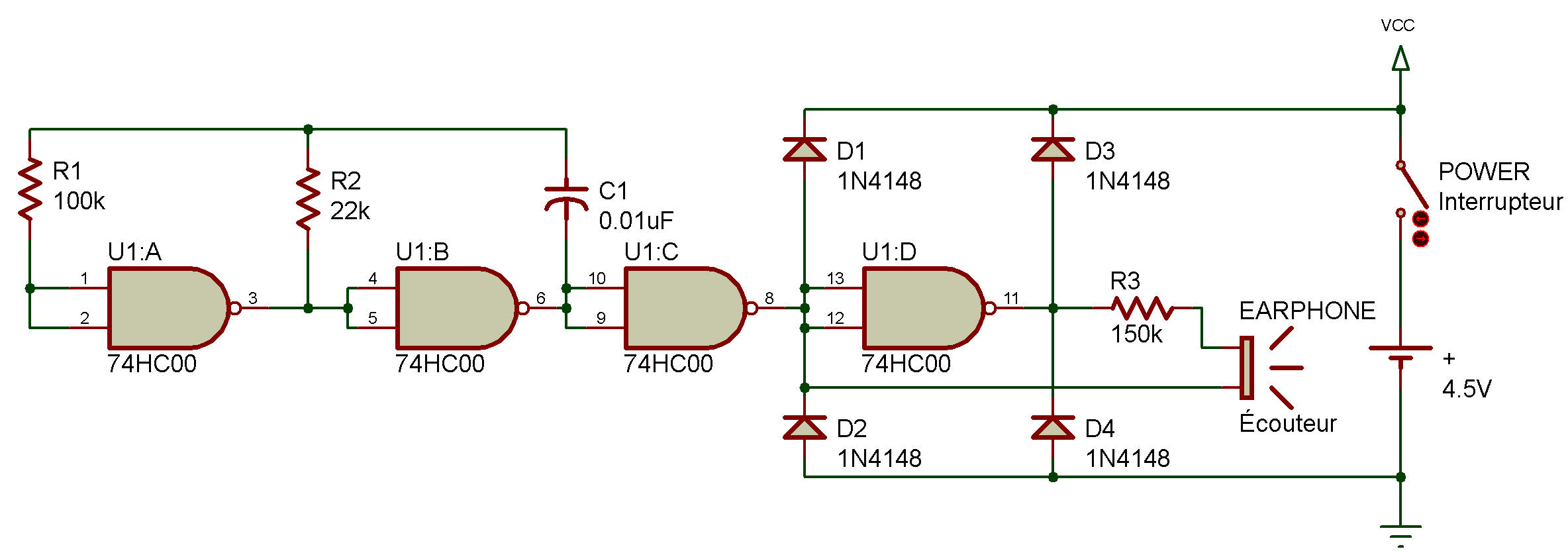

Générateur de tonalité à porte NON-ET
Électronique

74HC00

Une lois le câblage terminé mettez le circuit sous tension.

Vous entendez la tonalité produite par le multivibrateur. Essayez de remplacer le condensateur de 0,01 µF par un autre de 0,047 µF.

Quelle influence ce condensateur exerce-t-il sur le son que vous entendez?

Essayez différentes dispositions vous permettant de permuter les condensateurs de valeurs différentes afin de faire varier la tonalité.

Si vous le souhaitez, vous pouvez aussi utiliser d'autres condensateurs (à l'exception des condensateurs électrolytiques,) Voyez-vous un moyen de combiner ce circuit avec d'autres circuits numériques?
