Interrupteur Électronique
Électronique
74HC00, 74HC02

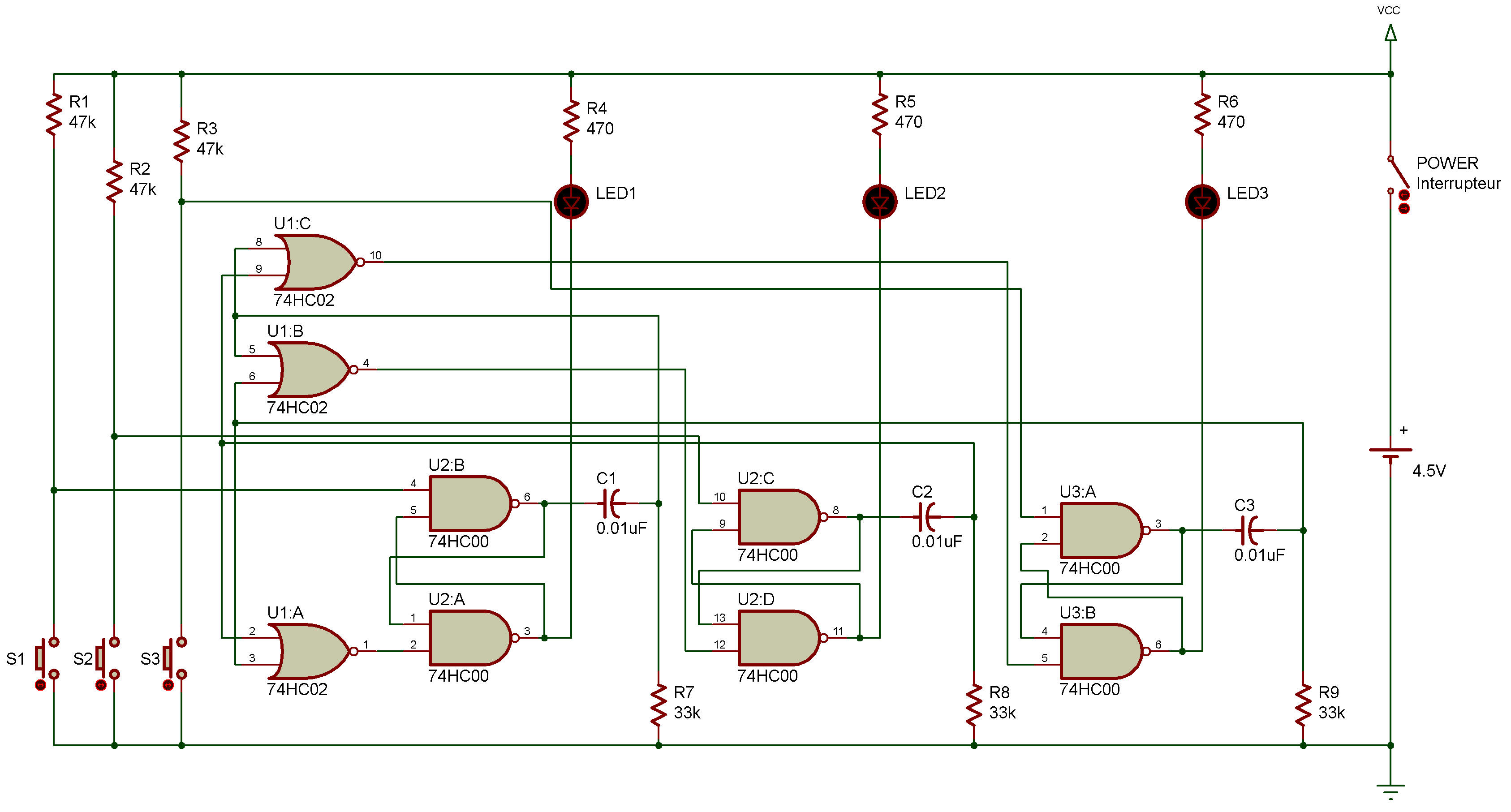

L'interrupteur électronique que nous allons réaliser à présent est un composant extrêmement intéressant. Quand vous enfoncez brièvement S1, la diode LED 1 demeure allumée tandis que les diodes LED 2 et 3 restent éteintes. Autrement dit, l'interrupteur électronique de la diode LED 1 est ouvert.

Vous constatez le même phénomène lorsque vous enfoncez S2 ou S3. Quand vous enfoncez un de ces sélecteurs pour ouvrir un interrupteur électronique, tous les autres interrupteurs électroniques se ferment automatiquement. Cet interrupteur électronique est constitué de trois jeux de circuits à bascule bistable.

Si vous enfoncez un sélecteur quelconque alors que l'interrupteur électronique correspondant est ouvert, il envoie un signal de réinitialisation à tous les autres interrupteurs électroniques. Les touches de présélections d'un téléviseur et les sélecteurs stéréo sont des exemples d'interrupteurs électroniques.
