Minuterie numérique II
Électronique
74HC00, 74HC191

Voici une minuterie numérique qui utilise un CI compteur. Elle peut compter les impulsions d'horloge séparées d'une seconde et produire une sortie dès qu'elle totalise 10 impulsions.

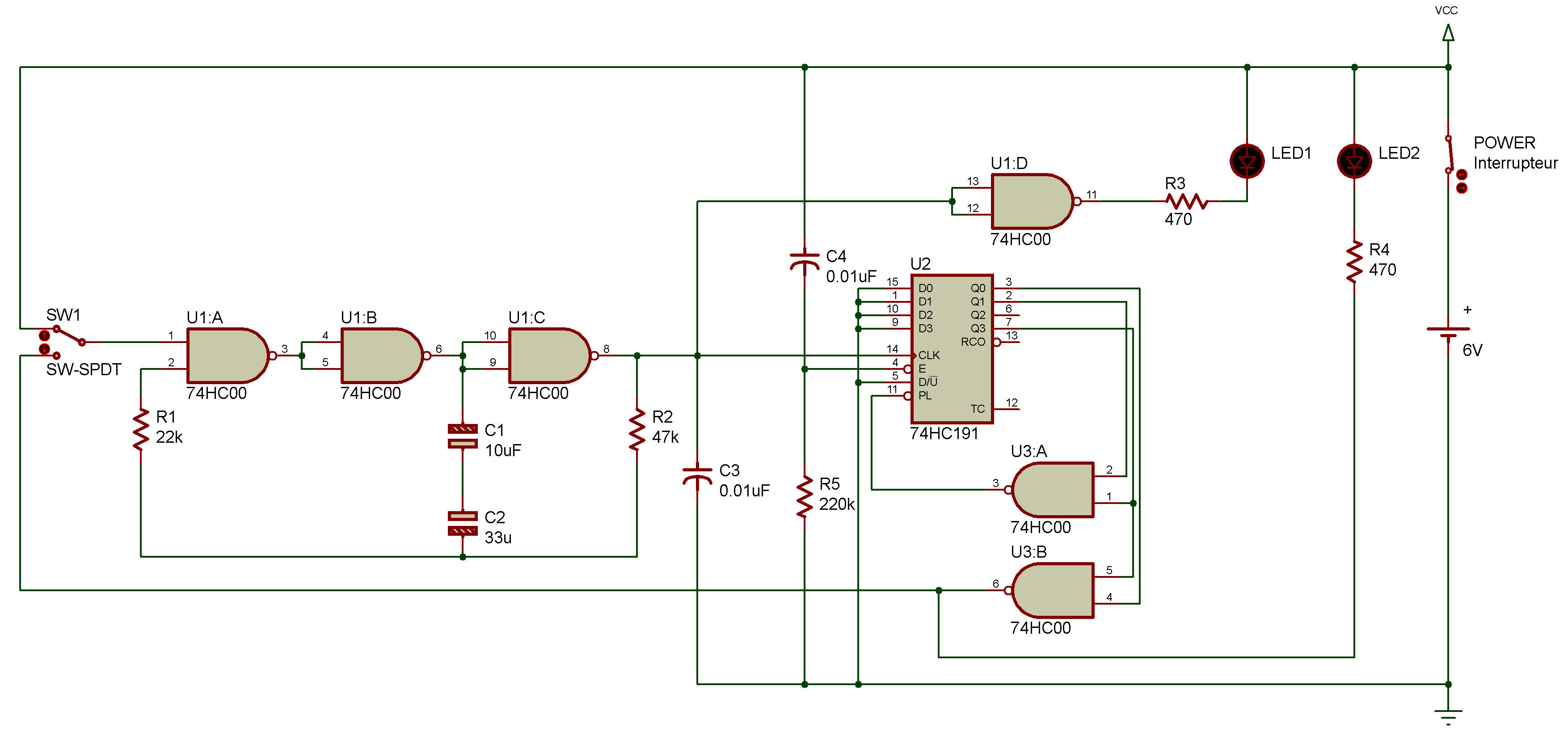

Sur le diagramme schématique, vous voyez que le Cl 1 est un oscillateur qui produit des impulsions d'horloge à intervalles d'une seconde. Le Cl 2 correspond au compteur dont la sortie est affichée à l'aide de la diode LED 2.

Quand vous placez le sélecteur sur la position levée, le compteur continue de compter les impulsions indéfiniment. Par contre, quand vous placez le sélecteur sur la position abaissée, le compteur éclaire la diode LED 2 dès qu'il atteint la dixième impulsion, puis il s'arrête.

Une fois le câblage terminé, mettez le circuit sous tension. Si vous plaçer le sélecteur sur la position levée, la diode LED 1 s'allume et s'éteint à intervalles d'une seconde, tandis que la diode LED 2 s'allume après 10 secondes (dès que la dixième impulsion est atteinte). La minuterie répète ce cycle indéfiniment, aussi longtemps que le sélecteur est sur la position levée.
