Porte XOR avec une Porte NON-OU
XOR gate with a NOR gate

NON-OU Une porte Universelle

NOR a universal gate

Input 1 Input 2 Output 3
0 0 0
0 1 1
1 0 1
1 1 0

Diagramme schématique / Schematic diagram
74LS02 / 4001
Pull-down Résistance / Resistor
74LS02

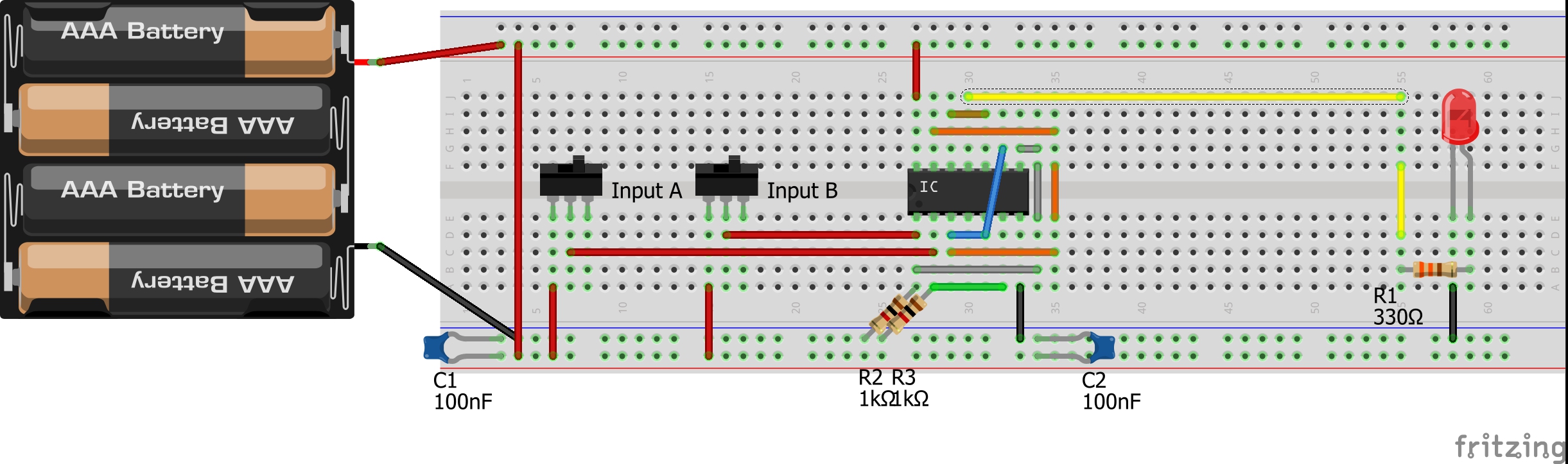

Schéma de câblage du Breadboard / Breadboard Wiring Diagram
4001
Schéma de câblage du Breadboard / Breadboard Wiring Diagram
Théorie

Les portes OU exclusif (XOR) exécutent la fonction logique XOR, lorsque les deux entrées logiques sont logiques 1, alors la sortie est logique 0.

Et lorsque les deux entrées logiques sont logiques 0, alors la sortie est logique 0. Lorsque l'un des les entrées sont logiques 0, la sortie de la porte est logique 1.

La porte XOR est également connue sous le nom de porte anti-coïncidence et un signe plus encerclé est utilisé pour indiquer l'opération XOR.

En vous référant au diagramme schématique, notez que les deux entrées logiques de la porte XOR sont INPUT A et INPUT B, chaque commutateur est connecté à l'une des entrées de la porte XOR.

Chaque commutateur fournit le logique 1 à l'entrée de la porte XOR en fonction de la position du commutateur sélectionné.

Lorsque les deux commutateurs sélectionnés sont à 0 volt (faible), la tension à la sortie de la porte logique est à 0 volt (faible) et la LED ne s'allume pas.

Et lorsque les deux commutateurs sont sélectionnés +6 volts (haut), la tension à la sortie de la porte logique est de 0 volt (bas) et la LED ne s'allume pas.

Et si l'un des commutateurs sélectionnés est de 0 volt (faible), alors la tension à la sortie de la porte logique est de +6 volts (élevée) et la LED s'allume.
Theory

The Exclusive-OR (XOR) gates perform the logic XOR function, when both logic inputs are Logic 1, then the output is Logic 0.

And when both logic inputs are Logic 0, then the output is Logic 0. When any one of the inputs is Logic 0, the output of the gate is Logic 1.

The XOR gate is also known as the Anti-coincidence gate and an encircled plus sign is used to show the XOR operation.

Referring to the schematic diagram, notice that the two logic inputs to the XOR gate are INPUT A and INPUT B, each switch is connected to one of the inputs of the XOR gate.

Each switch supplies logic 1 to the XOR gate input depending on the position of the switch selected.

When both switches selected are 0 volts (low), the voltage at the logic gate output is 0 volts (low), and LED does not light.

And when both switches are selected +6 volts (high), the voltage at the logic gate output is 0 volts (low), and LED does not light.

And if any one of the switches selected is 0 volts (low), then the voltage at the logic gate output is +6 volts (high) and LED light.
Mise en œuvre et vérification de la table de vérité

Reportez-vous au schéma de câblage du breadboard, assemblez tous les composants et procédez au câblage à l'aide de cavaliers ou de fils de raccordement.

Connectez l'alimentation CC au rail d'alimentation du breadboard à pain et assurez-vous que le positif et le négatif de l'alimentation CC sont connectés au rail approprié du breadboard.

Réglez les positions des commutateurs INPUT A et INPUT B comme indiqué dans la table de vérité pour les quatre combinaisons d'entrée et observez la LED pour chaque combinaison.

Si la LED est allumée, alors elle indique que la SORTIE 3 est la logique 1, et si la LED ne s'allume pas, alors elle indique que la SORTIE 3 est la logique 0, et donc vérifiez la table de vérité.
Implementing and verifying truth table

Refer to the breadboard wiring diagram, assemble all components and go wiring using jumpers or hook-up wires.

Connect the DC power supply to the power rail of the breadboard, and make sure that the positive and negative of the DC power supply are connected to the appropriate rail on the breadboard.

Set the INPUT A and INPUT B switch positions as shown in the truth table for all four input combinations, and observe the LED, for each combination.

If LED is light, then it indicates the OUTPUT 3 is Logic 1, and if LED does not light, then it indicates the OUTPUT 3 is Logic 0, and hence verify the truth table.
Condensateur de découplage

Dans les schémas, il y a un condensateur. C'est un condensateur de découplage.

Un condensateur de découplage est un condensateur destiné à réduire le couplage entre signal et alimentation.

Le condensateur relie le canal d'alimentation à la masse pour abaisser son impédance dans la bande passante du signal.

Sans ce découplage, les pointes de courant demandées provoquent des chutes de tension très brèves, qui gênent le fonctionnement sain des composants.

Le condensateur de découplage est équivalent à une batterie, et il est chargé et déchargé afin que le signal amplifié ne soit pas perturbé par le changement brusque du courant.

On place un condensateur de découplage près de l'alimentation CC et un condensateur de découplage près de de chaque IC.
Decoupling capacitor

In the diagrams there is a capacitor. It is a decoupling capacitor.

A decoupling capacitor is a capacitor intended to reduce the coupling between signal and power supply.

The capacitor connects the power channel to ground to lower its impedance within the signal bandwidth.

Without this decoupling, the current peaks required cause very brief voltage drops, which hamper the healthy operation of the components.

The decoupling capacitor is equivalent to a battery, and it is charged and discharged so that the amplified signal is not disturbed by the sudden change in current.

A decoupling capacitor is placed near the DC power and a decoupling capacitor near each IC.
Résistance Pull-up (résistance de tirage)
Résistance Pull-down (résistance de rappel)


Les résistances Pull-up et Pull-down sont des résistances dans un circuit électronique, située entre la ligne et la source d'alimentation Vcc (Résistance Pull-up ) ou la terre GND (Résistance Pull-down)

Et qui amènent délibérément cette même ligne soit à l'état bas (0 en électronique numérique) pour une résistance Pull-down, soit à l'état haut (1 logique) pour une résistance Pull-up.

Les résistances Pull-up Pull-up et Pull-down sont utilisées pour polariser correctement les entrées des portes numériques afin de les empêcher de flotter de manière aléatoire lorsqu'il n'y a pas de condition d'entrée et de résistances Pull-up Pull-up ou Pull-down.

Dans les circuits logiques électroniques, une résistance pull-up (PU) ou une résistance pull-down (PD) est une résistance utilisée pour garantir un état connu pour un signal.

Elle est généralement utilisé en combinaison avec des composants tels que des commutateurs et des transistors, qui interrompent physiquement la connexion des composants suivants à la terre ou au VCC.

La fermeture de l'interrupteur crée une connexion directe à la terre ou au VCC, mais lorsque l'interrupteur est ouvert, le reste du circuit reste flottant (c'est-à-dire qu'il y a une tension indéterminée).
Pull-up and Pull-down resistor

Pull-up and Pull-down resistors are resistances in an electronic circuit, located between the line and the power source Vcc (Pull-up Resistor) or ground GND (Pull-down Resistor)

And which deliberately bring this same line either to the low state (0 in digital electronics) for a Pull-down resistor, or to the high state (logic 1) for a Pull-up resistor.

Pull-up Pull-up and Pull-down resistors are used to correctly bias the inputs of digital gates to stop them from floating about randomly when there is no input conditionand Pull-down Resistors

In electronic logic circuits, a pull-up resistor (PU) or pull-down resistor (PD) is a resistor used to ensure a known state for a signal.

It is typically used in combination with components such as switches and transistors, which physically interrupt the connection of subsequent components to ground or to VCC.

Closing the switch creates a direct connection to ground or VCC, but when the switch is open, the rest of the circuit would be left floating (i.e., it would have an indeterminate voltage).
Résistance Pull-up
Pull-up  resistor

Résistance Pull-down
Pull-down resistor
