Porte ET transistorisée
Électronique

Rappelez-vous... une porte ET est un circuit logique qui possède au moins deux bornes d'entrée et qui produit u ne sortie de valeur 1 uniquement lorsque toutes ses entrées possèdent la valeur 1 ; n'importe quelle autre combinaison produit une sortie de valeur 0.

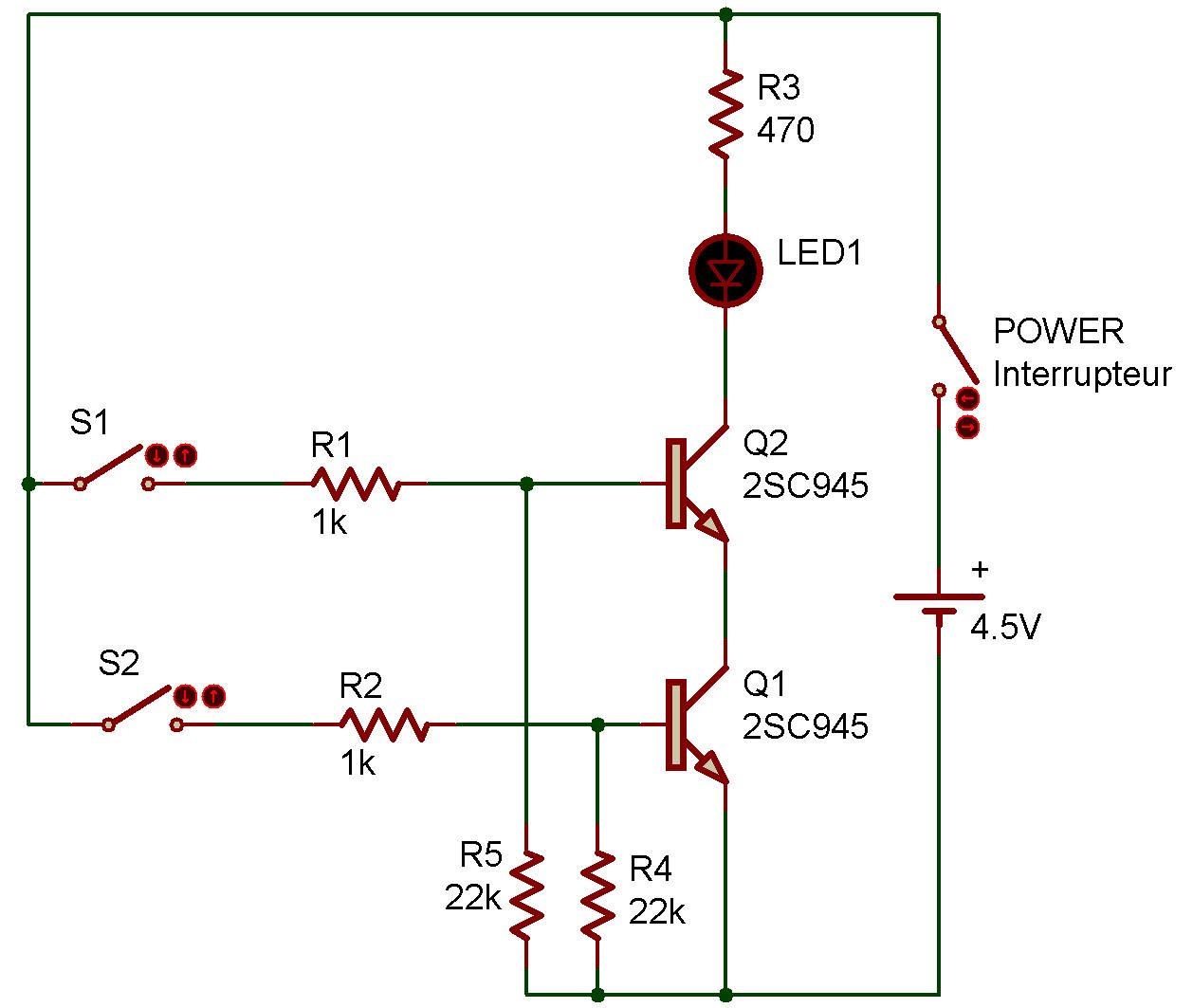

Ce montage vous permettra de réaliser un circuit ET transistorisé dont vous comprendrez le fonctionnement en examinant le diagramme schématique.

Rappelez-vous que les signaux d'entrée prennent la valeur 1 quand S1 et S2 sont enfoncés et 0 lorsqu'il sont ouverts.

Le signal de sortie possède la valeur 1 quand la diode LED s'allume et la valeur 0 quand elle s'éteint.

Une fois le câblage terminé, mettez le circuit sous tension et voyez ce qu'il se passe au niveau de la diode LED quand vous modifiez l'état de rentrée. Une fois encore, nous pensons que toute explication supplémentaire est superflue.
