Porte NON-ET à coup unique
Électronique
74HC00

Le terme "coup unique " signifie-t-il quelque chose pour vous? (Non, il ne s'agit ni du surnom d'un cow-boy ni d'une arme à un coup!)

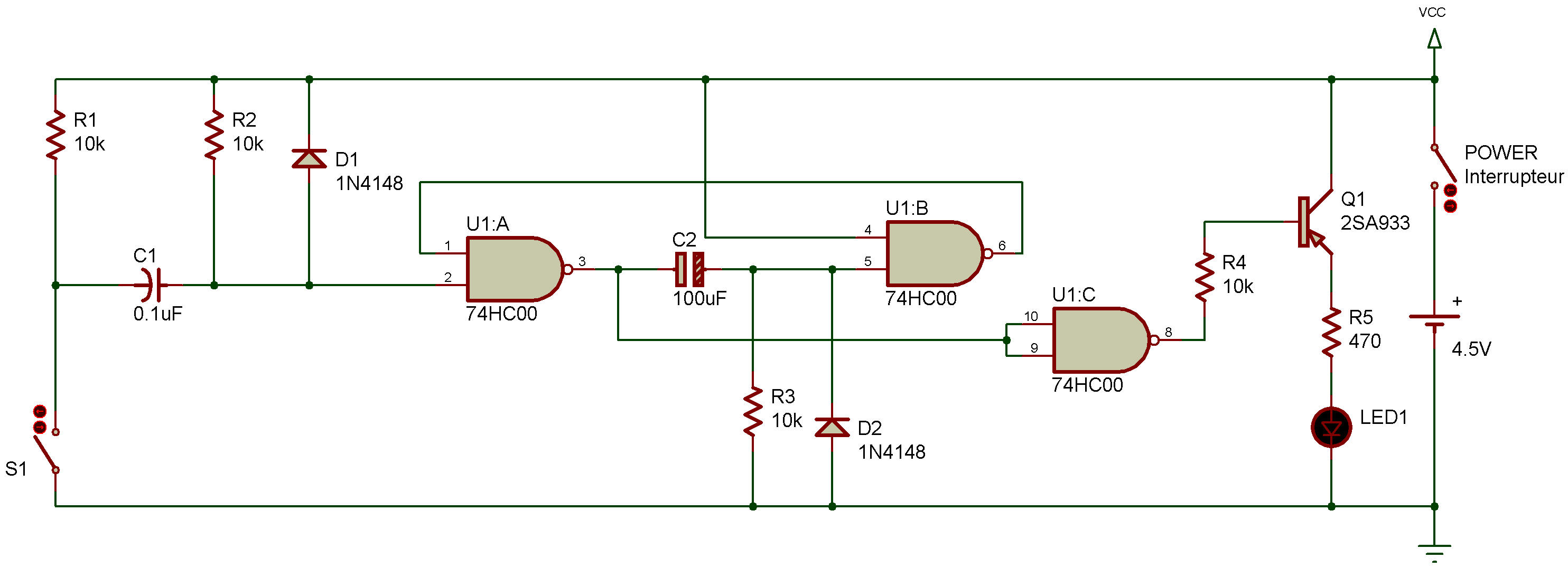

Une fois le câblage terminé, mettez le circuit sous tension. Appuyez une fois sur S1 et examinez la diode LED 1.

Essayez de maintenir S1 enfoncé pendant différents intervalles de temps... la diode LED 1 demeure-t-elle toujours allumée pendant une période identique ou varie-t-elle?

Vous constatez que le multivibrateur à coup unique possède une sortie pendant une durée déterminée, quelle que soit la durée de l'entrée. (Il tire un coup!)

Il peut donc être utilisé dans de nombreux circuits pour faire office de programmateur. Ce circuit porte aussi le nom de multivibrateur astable. Comme ce circuit est un multivibrateur, vous devez supposer qu'il existe une façon de modifier le temps de production de la sortie.

Vous avez raison - il en existe une et nous allons essayer de la découvrir (Vous ne devez en principe pas avoir de difficulté à trouver les composants qui doivent être remplacés.

N'oubliez pas de prendre des notes sur l'influence qu'exerce sur le fonctionnement du circuit l'utilisation de valeurs inférieures et supérieures.)
