Porte OU transistorisée
Électronique

Vous savez bien sûr qu'une porte OU est un circuit logique qui possède au moins deux bornes d'entrée et qui produit une sortie élevée quand un signal d'entrée au moins est élevé.

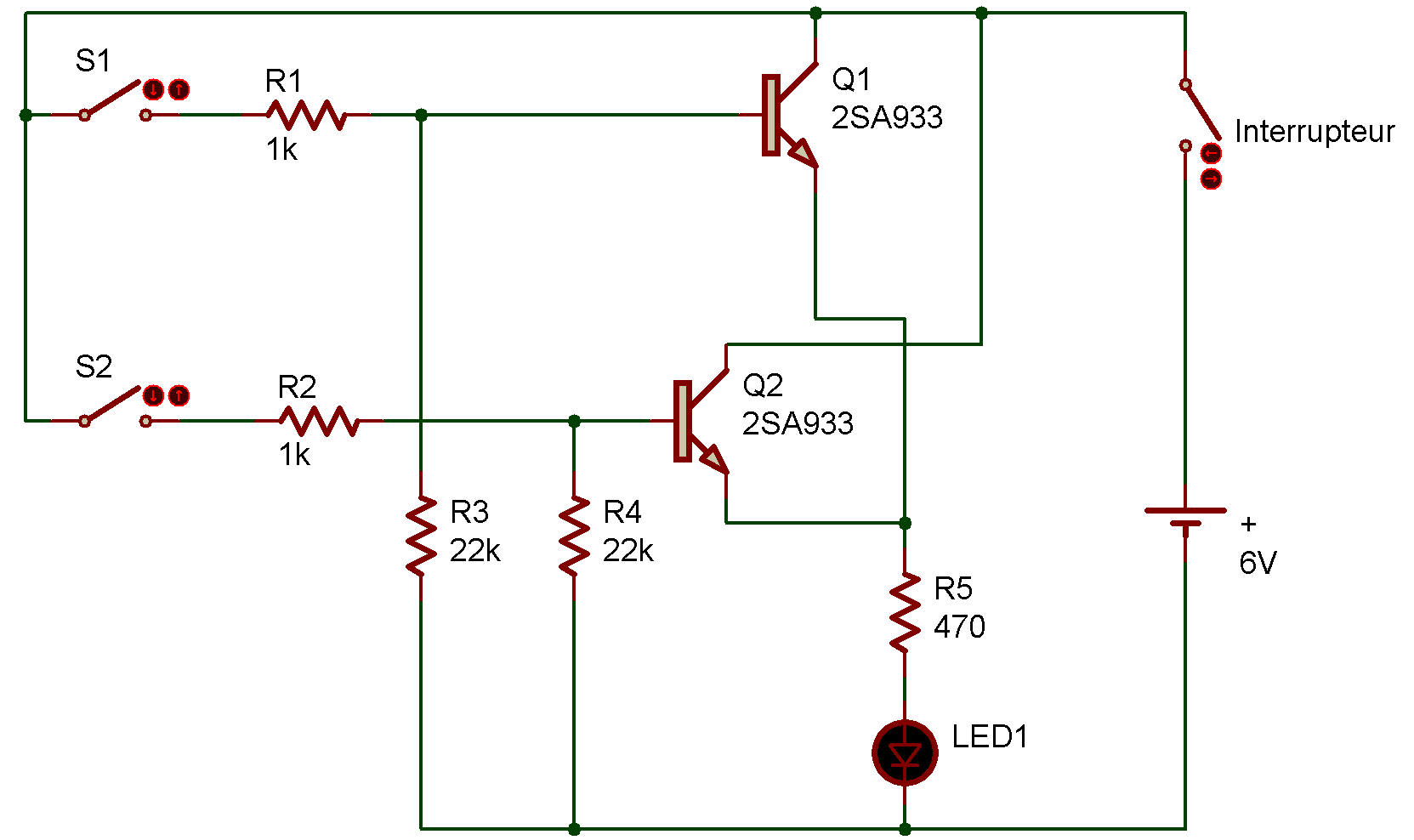

Ce montage vous permettra de réaliser un circuit OU transistorisé et d'étudier son fonctionnement. Notez que les signaux d'entrée prennent la valeur 1 quand les manipulateurs sont enfoncés et la valeur 0 quand ils sont relâchés.

Le signal de sortie prend la valeur 1 quand la diode LED s'allume et la valeur 0 quand elle s'éteint.

Procédez au câblage, mettez te circuit sous tension et examinez le montage proprement dit. Nous estimons qu'à présent, vous n'avez plus besoin d'explication supplémentaire!
