Registre à décalage
Électronique / Electronic
7400, 7476

Qu'est-ce qu'un registre à décalage?

Si vous avez déjà utilisé une calculatrice électronique portative, vous en avez certainement vu un en action. Ce montage est un registre à décalage simple qui vous permet de découvrir le fonctionnement de ce type de circuit.

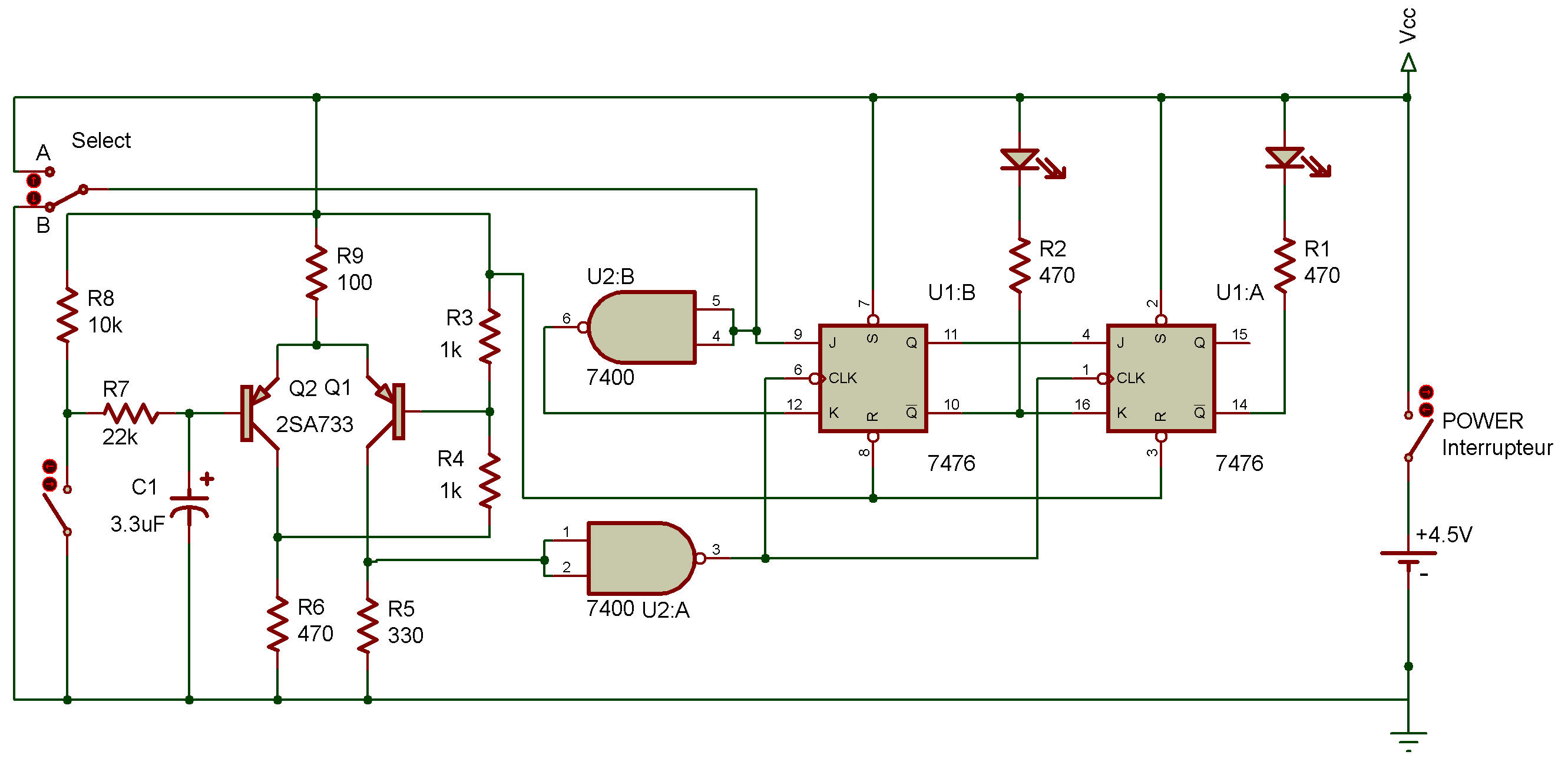

Ce montage fait appel à un grand nombre de branchements, prenez donc votre temps et vérifiez votre travail à mesure que vous progressez. Mettez le sélecteur à B avant de mettre le circuit sous tension.

Quand le montage est en marche, appuyez plusieurs fois sur le manipulateur. Les diodes LED 1 et 2 sont éteintes.

Mettez le sélecteur à A et appuyez une fois sur le manipulateur. La diode LED 1 s'allume.

Appuyez ensuite sur le manipulateur, la diode LED 2 s'allume aussi.

Les deux diodes restent allumées, quel que soit le nombre de pressions sur le manipulateur.

Mettez maintenant le sélecteur à B et appuyez une fois sur le manipulateur. Que se passe-t-il?

Appuyez encore sur le manipulateur. Y a-t-il des changements?

Continuez à appuyer plusieurs fois sur le manipulateur pour voir s'il se passe quelque chose. Un registre à décalage est un circuit qui sert à stocker les informations en les décalant d'une bascule à une autre. Vous avez vu que ce décalage se produit quand vous appuyez sur le manipulateur, les diodes LED s'allument ou s'éteignent.

Dans les calculatrices, une version plus complexe de ce circuit fait apparaître "10" sur l'affichage quand vous ajoutez 1 à 9.
