Circuit Intégrée NON-ET (NAND)
Les tampon numérique, les portes logiques et les IC logiques
La sortie d'une porte NAND numérique passe au niveau bas lorsque toutes ses entrées (A et B, etc.) sont au niveau haut.
Le tableau ci-dessous répertorie les détails de base de 13 circuits intégrés à porte NAND populaires ; parmi ceux-ci, les 74LS00, 74HC00 et 4011B sont des types quadruples standard à deux entrées, et les 4093B, 74LS132 et 74HC132 sont des types quadruples Schmitt à deux entrées.
Les 74LS10 et 4023B sont des types standard à trois entrées ; les 74LS20 et 4012B sont des types standard doubles à quatre entrées ; les 74LS30 et 4068B sont des types standard à huit entrées ; et le 74HC133 est un type standard à 13 entrées.
Treize circuits intégrés de porte NAND populaires
| IC | Type | Description |
| 4011B | CMOS | Quad 2-input NAND gate |
| 4093B | CMOS | Quad 2-input Schmitt NAND gate |
| 74LS00 | TTL | Quad 2-input NAND gate |
| 74HC00 | CMOS | Quad 2-input NAND gate |
| 74LS132 | TTL | Quad 2-input Schmitt NAND gate |
| 74HC132 | CMOS | Quad 2-input Schmitt NAND gate |
| 74LS10 | TTL | Triple 3-input NAND gate |
| 4023B | CMOS | Triple 3-input NAND gate |
| 74LS20 | TTL | Dual 4-input NAND gate |
| 4012B | CMOS | Dual 4-input NAND gate |
| 74LS30 | TTL | 8-input NAND gate |
| 4068B | CMOS | 8-input NAND gate |
| 74HC133 | CMOS | 13-input NAND gate |
Schéma fonctionnel

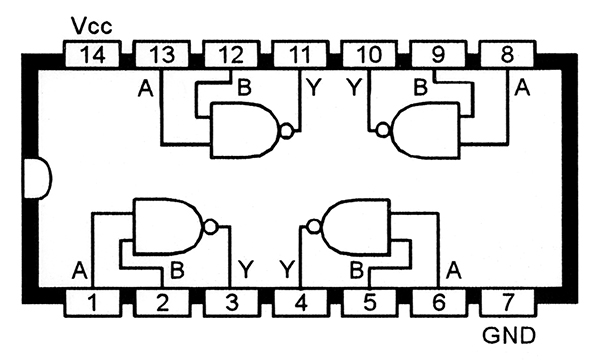

| 74LS00 ou 74HC00 | 4011B |
|
|
|

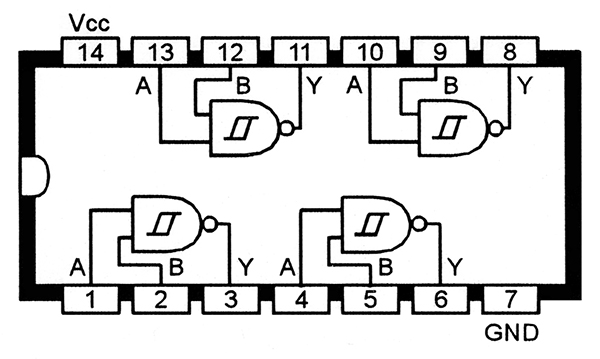

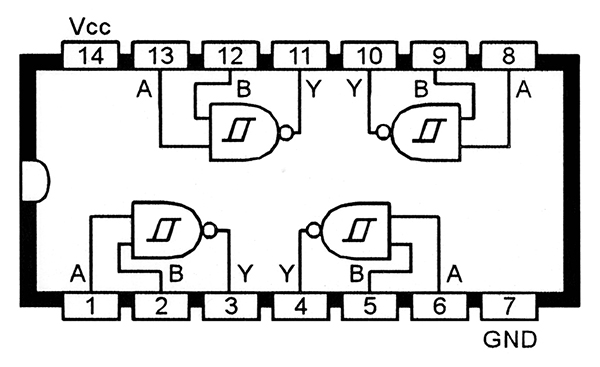

| 4093B | 74LS132 ou 74HC132 |
|
|
|

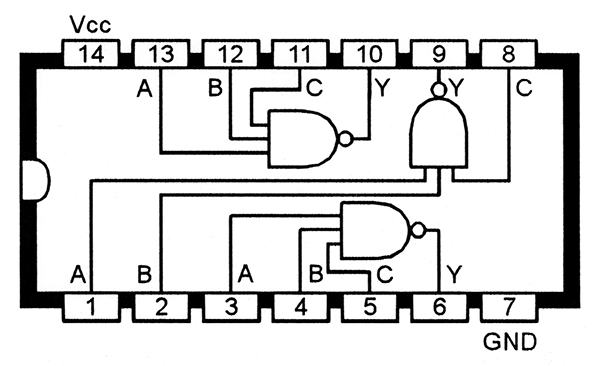

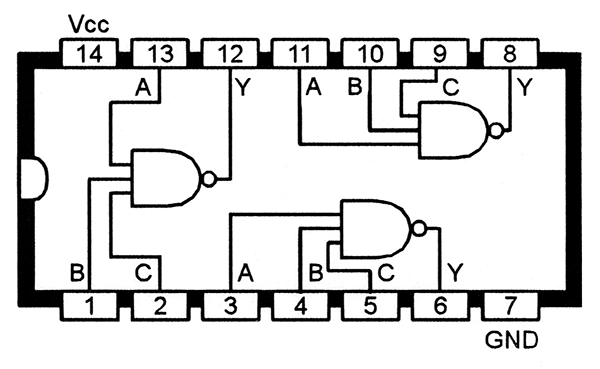

| 74LS10 | 4023B |
|
|
|

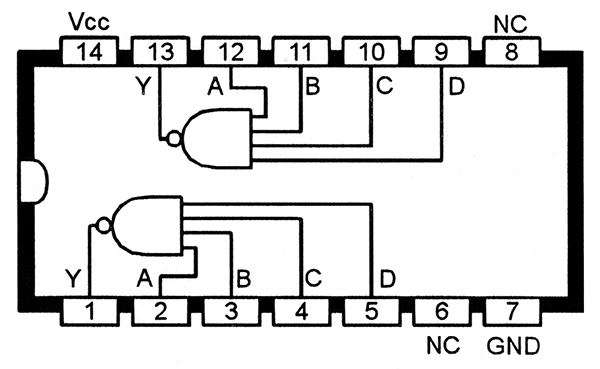

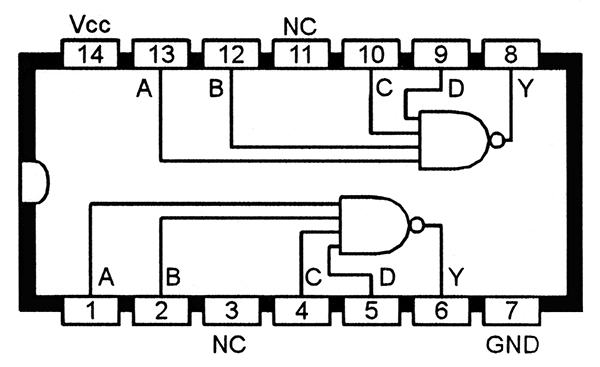

| 74LS20 | 4012B |
|
|
|

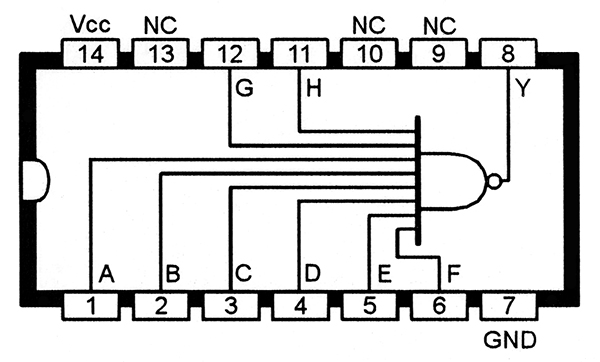

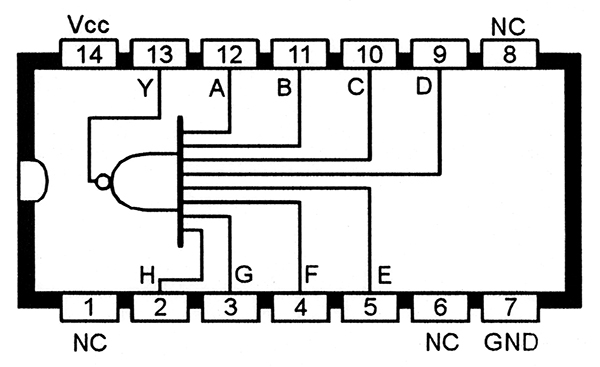

| 74LS30 | 4068B |
|
|
|
Lors de l'utilisation de circuits intégrés à porte NAND, chaque porte non utilisées doit être désactivée en court-circuitant toutes les entrées ensemble et en les reliant à l'une des lignes d'alimentation du circuit intégré.
Dans les circuits intégrés CMOS, les entrées en court-circuit peuvent être câblées directement à l'une ou l'autre ligne d'alimentation, mais dans les circuits intégrés TTL, les entrées doivent (pour assurer une consommation de courant de repos minimale avec une bonne stabilité) être reliées directement au rail 0 V, comme le montre la figure ci-dessous.

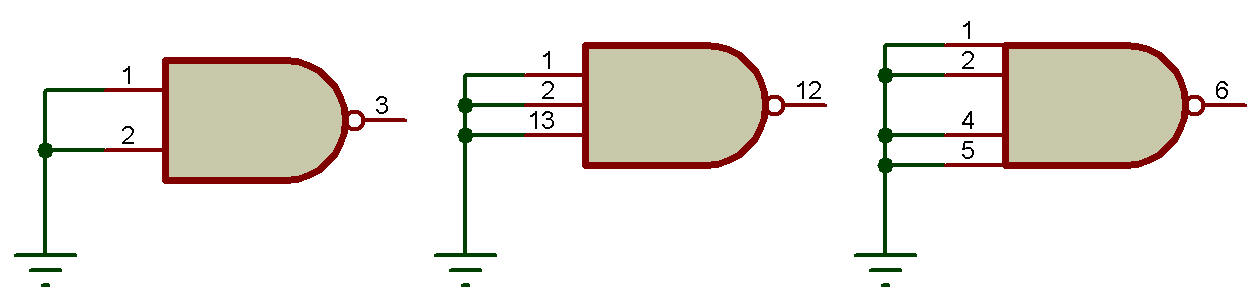

Méthodes de désactivation des portes TTL NAND (NON-ET)
Parfois, lorsque vous utilisez des circuits intégrés de porte NAND, vous ne souhaiterez peut-être pas utiliser toutes les bornes d'entrée d'une porte.
Dans ce cas, les entrées non utilisées peuvent être désactivées soit en les attachant à un niveau haut (directement dans les portes CMOS, ou via une résistance 1K dans les types TTL), soit en les court-circuitant simplement directement à une entrée utilisée.

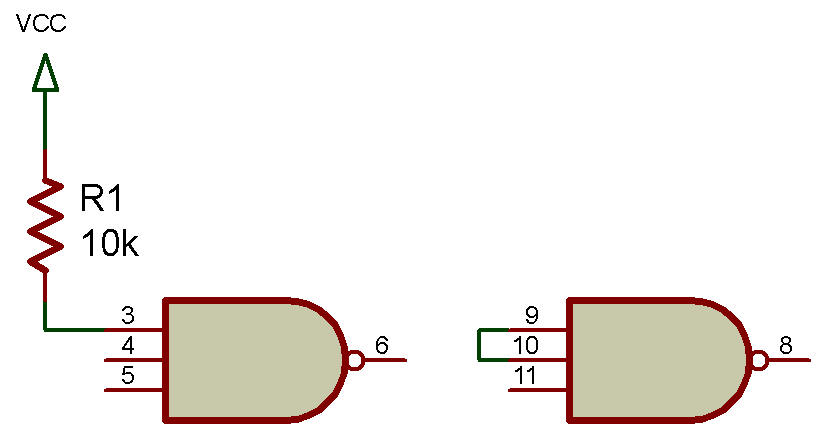

La figure ci-dessous montre des exemples de porte NAND TTL à trois entrées câblée pour être utilisée comme type à deux entrées.
Notez que le fan-in d'une porte TTL NAND (NON-ET) est un « 1 » presque constant, quel que soit le nombre d'entrées utilisées.

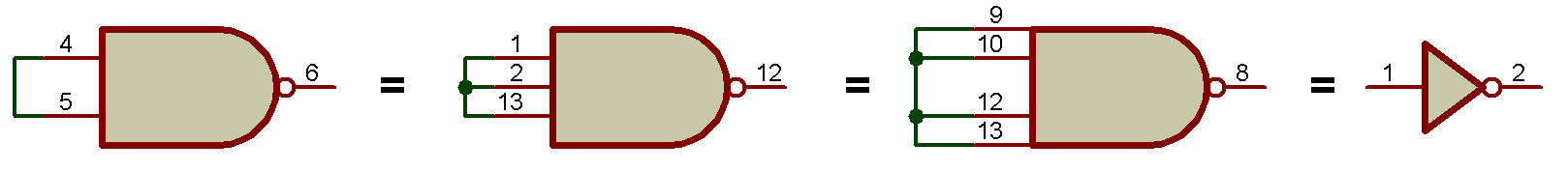

Ainsi, les portes CMOS ou TTL NAND peuvent être converties en simples inverseurs en court-circuitant simplement toutes leurs entrées ensemble.
La figure ci-dessous montre des exemples de portes TTL NAND utilisées comme inverseurs. Notez également que les portes NAND sont des éléments assez polyvalents. Voir : NON-ET Une porte Universelle

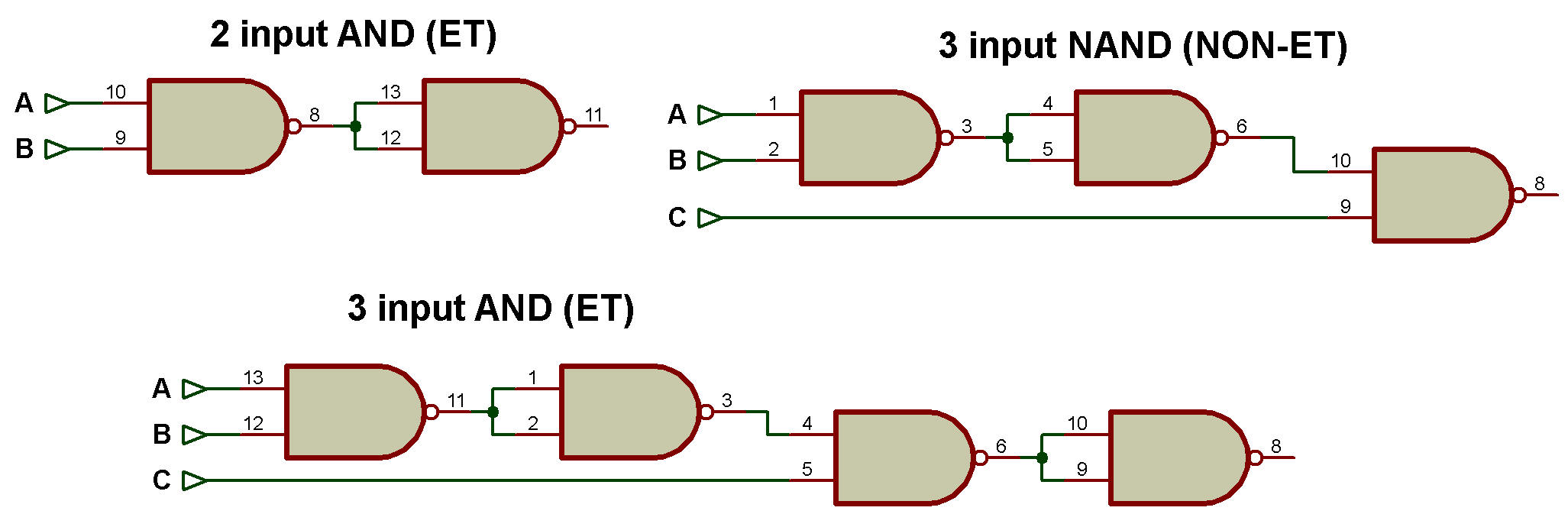

Comme le montre la figure ci-dessous, qui montre des manières d'utiliser des éléments à deux entrées pour créer une porte ET à deux ou trois entrées ou une porte NAND à trois entrées.
