Circuit Intégrée NON-OU (NOR)
Les tampon numérique, les portes logiques et les IC logiques
La sortie d'une porte NON-OU numérique passe au niveau bas lorsque l'une de ses entrées (A ou B, etc.) passe au niveau haut.

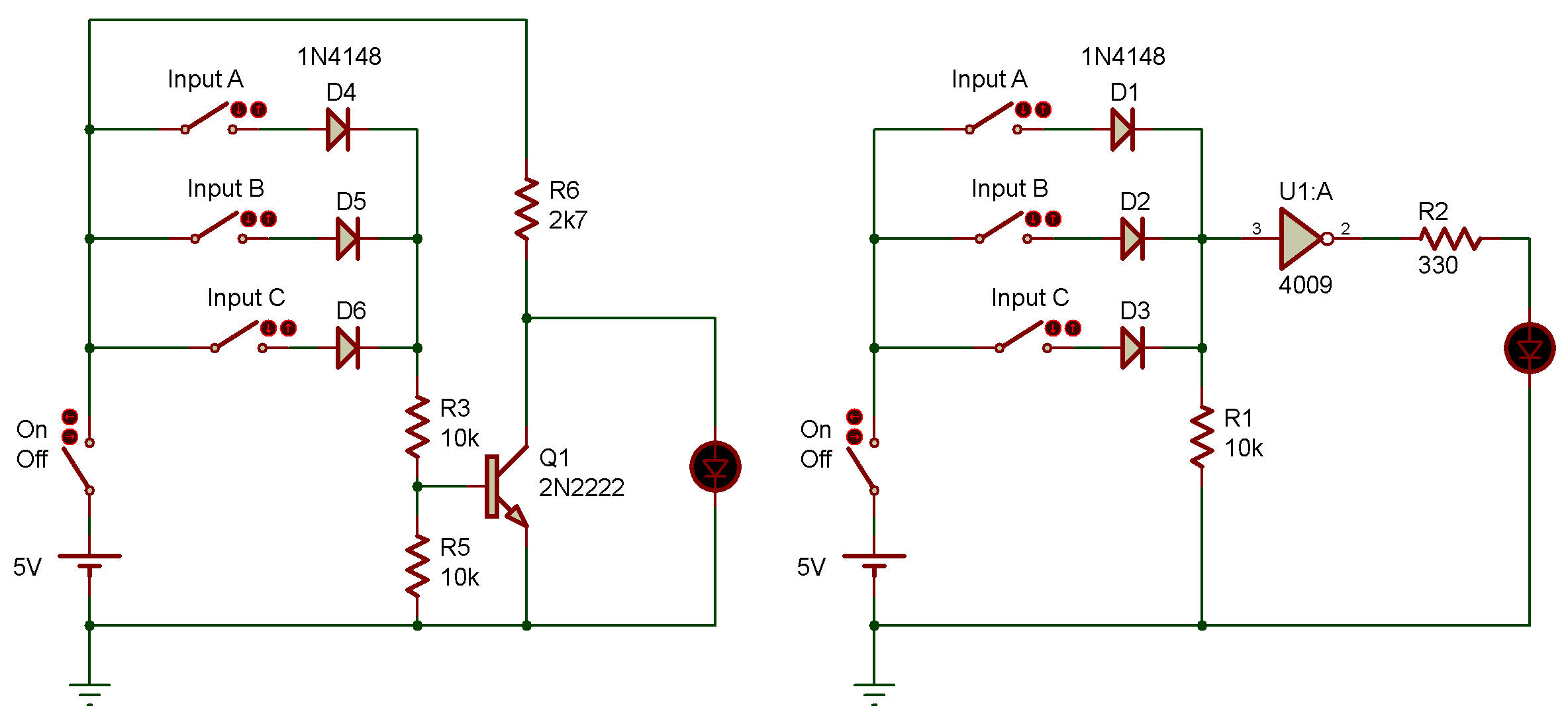

Un moyen simple de créer une porte NON-OU consiste à combiner une porte OU à diode avec un inverseur à transistor ou IC, comme le montrent les circuits de porte NON-OU à trois entrées la figure ci-dessous.
Une simple porte NON-OU peut être réalisée en alimentant la sortie d'une diode OU via un transistor ou un inverseur IC.
Les portes NON-OU de ce type sont raisonnablement rapides et économiques et peuvent facilement être étendues pour accepter n'importe quel nombre d'entrées souhaité en ajoutant simplement une nouvelle diode pour chaque nouvelle entrée.
Le tableau ci-dessous répertorie les détails de base des 10 circuits intégrés de porte NOR les plus populaires ; parmi ceux-ci, les 74LS02, 74HC02, 4001B et le 4011B sans tampon sont tous des types Quad à deux entrées.
Le 4025B ainsi que les 74LS27 et 74HC27 sont des IC à trois entrées triples, et les 4002B et 74LS260 sont respectivement des IC à quatre et cinq entrées doubles. Le 4078B est un circuit intégré de porte NON-OU à huit entrées.
Dix circuits intégrés de porte NOR populaires.
| IC | Type | Description |
| 74LS02 | TTL | Quad 2 input NOR Gate |
| 74HC02 | CMOS | Quad 2 input NOR Gate |
| 4001B | CMOS | Quad 2 input NOR Gate |
| 4001UB | CMOS | Quad 2 input NOR Gate |
| 4002B | CMOS | Dual 4 Input NOR Gate |
| 74LS260 | TTL | Dual 5 Input NOR Gate |
| 4025B | CMOS | Tripple 3-Input NOR-Gate |
| 74LS27 | TTL | Tripple 3-Input NOR-Gate |
| 74HC27 | CMOS | Tripple 3-Input NOR-Gate |
| 4078B | CMOS | 8 input NOR Gate |

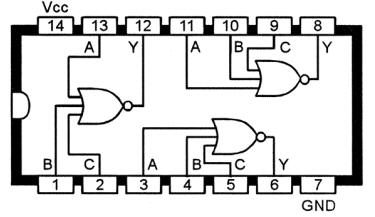

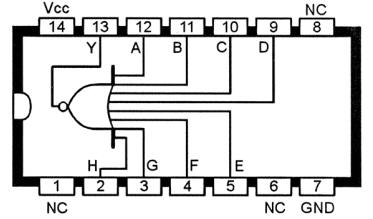

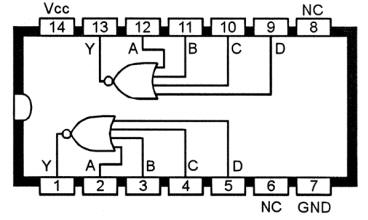

Schéma fonctionnel

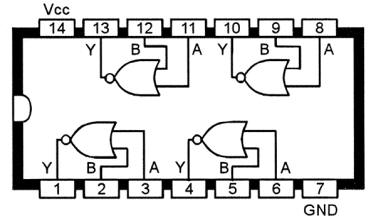

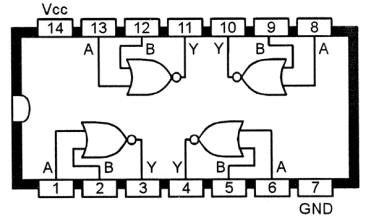

| 74LS02 or 74HC02 | 4001B or 4001UB |
 |
 |

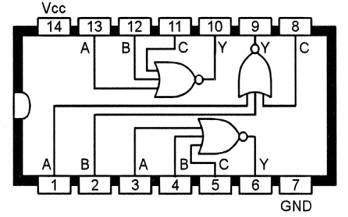

| 4025B | 74LS27 or 74HC27 |
 |
 |

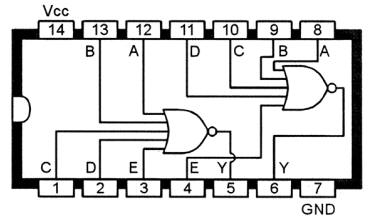

| 4002B | 74LS260 |
 |
 |
| 4078B | |
 |
|
Lors de l'utilisation de IC de porte NON-OU, chaque porte non utilisée doit être désactivée en court-circuitant toutes ses entrées ensemble et en les reliant à l'une des lignes d'alimentation du IC.
Dans les circuits intégrés CMOS, les entrées en court-circuit peuvent être câblées directement à l'une ou l'autre ligne d'alimentation, mais dans les circuits intégrés TTL, les entrées doivent (pour fournir une consommation de courant de repos minimale avec une bonne stabilité) être reliées directement au rail de mise à la masse (GND), comme indiqué dans la figure ci-dessous.
Façons de désactiver les portes TTL NOR
Méthodes de base pour désactiver les entrées de porte TTL NOR non utilisées

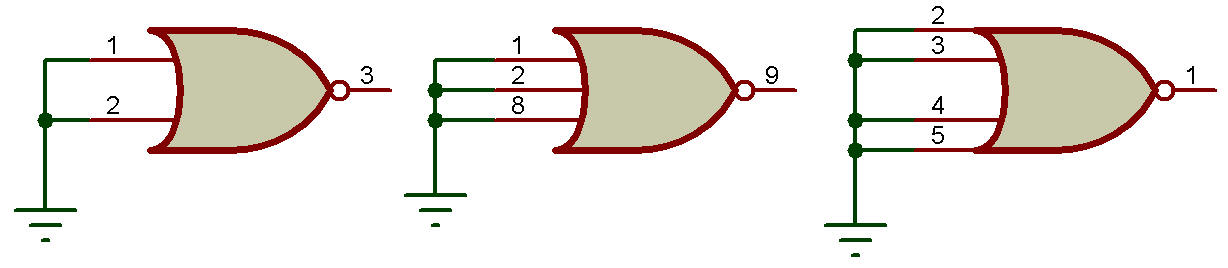

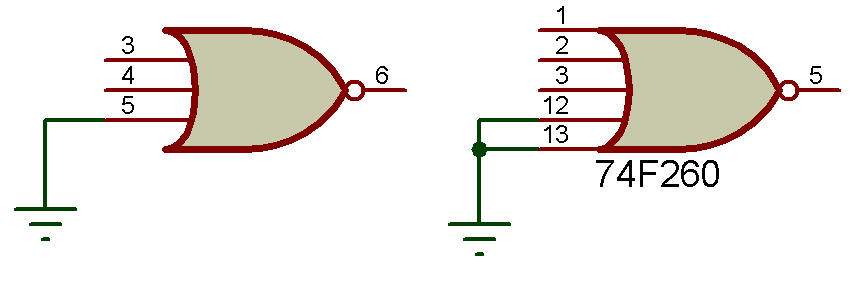

Une porte NON-OU peut être amenée à agir comme un simple inverseur soit en court-circuitant toutes ses entrées ensemble, soit en mettant à la terre toutes ses entrées sauf une ; notez cependant que le fan-in d'une porte TTL NOR est directement proportionnel au nombre d'entrées utilisées, donc la première méthode est donc (théoriquement) la meilleure, car elle offre la valeur de fan-in la plus basse, comme le montre la figure ci-dessous.

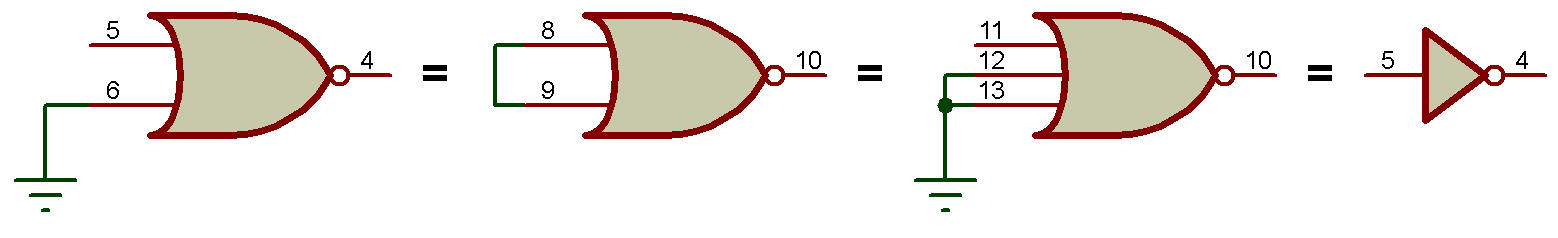

Façons d'utiliser une porte TTL NOR comme simple inverseur

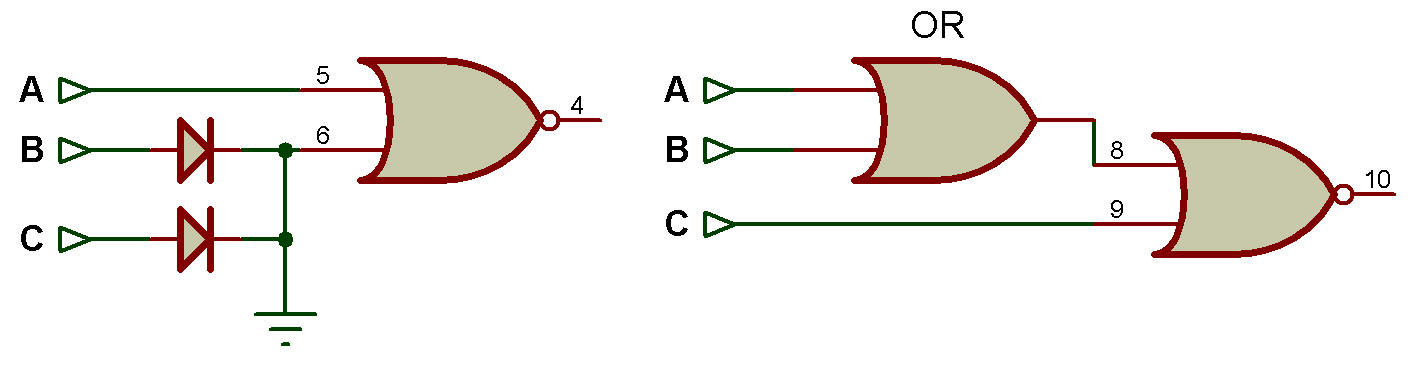

Les portes NOR sont des appareils assez polyvalents. Le nombre effectif d'entrées d'une porte NON-OU peut être augmenté en appliquant les entrées supplémentaires via une diode ou une porte OU, comme le montre la figure ci-dessous.
Moyens d'augmenter le nombre effectif d'entrées d'une porte NOR

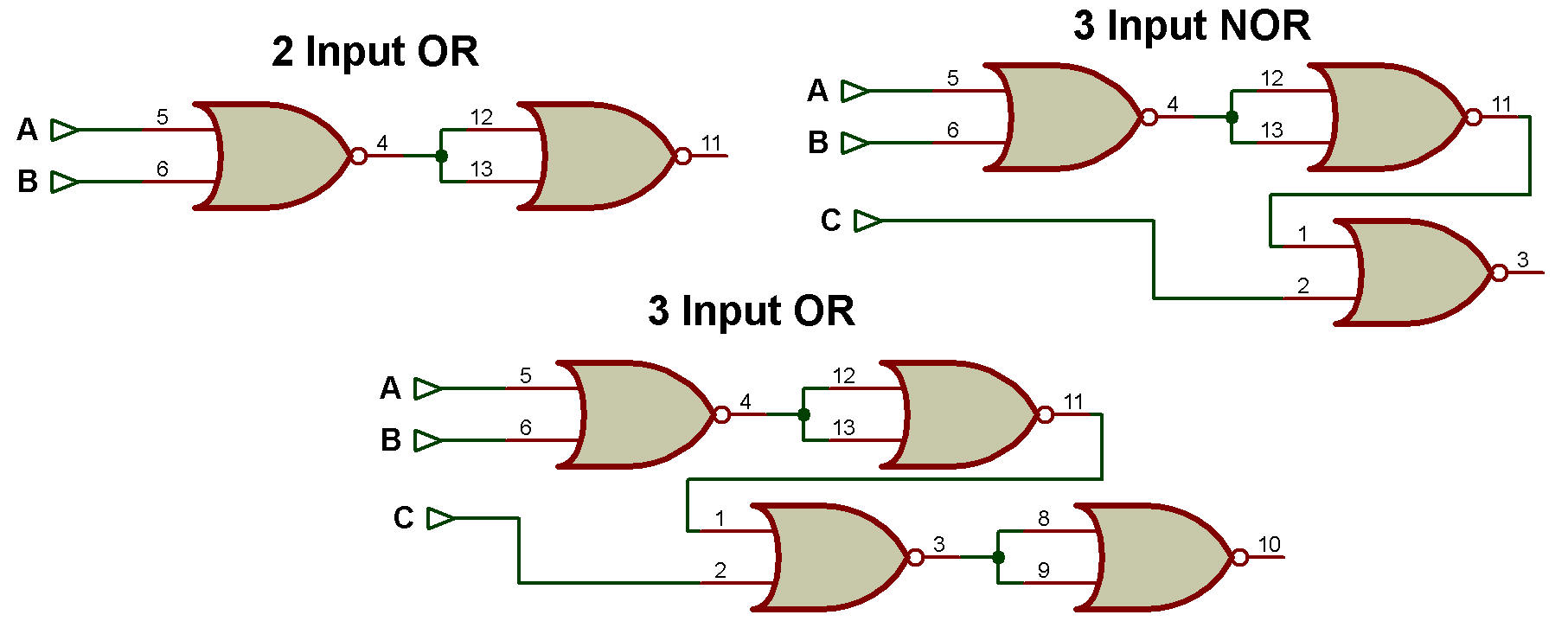

La figure 14 montre différentes manières d'utiliser des éléments à deux entrées pour créer des éléments à deux ou trois entrées portes OU d'entrée ou une porte NOR à trois entrées.
Façons d'utiliser des portes NOR à deux entrées pour créer diverses portes OU et NOR

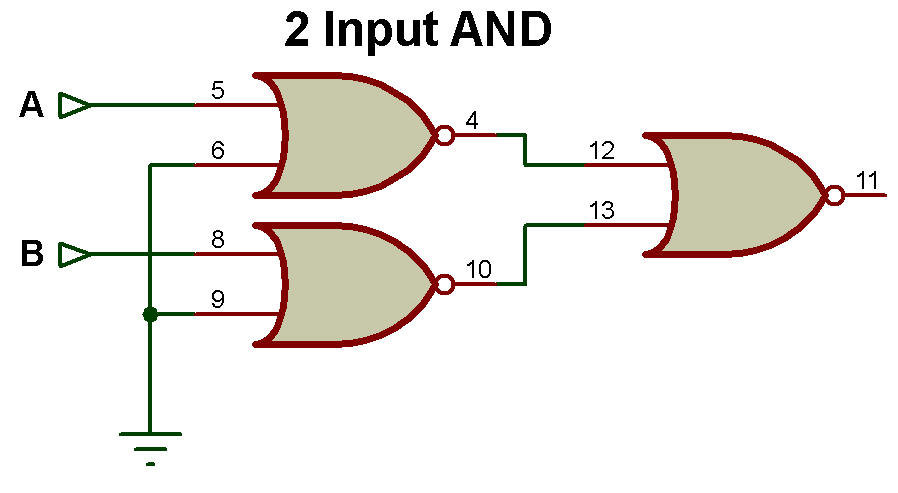

Notez qu'une porte NOR peut être convertie en porte ET en inversant simplement toutes ses entrées. La figure 15 montre comment trois portes NON-OU à deux entrées peuvent être utilisées pour créer une seule porte ET.
Voir aussi : NON-OU Une porte Universelle Portes à Entrées Multiples
Portes NOR utilisées pour créer une porte ET à deux entrées
