Entrées inutilisées

Les tampon numérique, les portes logiques et les IC logiques

Les bornes d'entrée TTL inutilisées ne doivent jamais être autorisées à simplement flotter, car cela les rend sensibles à la captation de bruit, etc.

Au lieu de cela, elles doivent être liées à des niveaux logiques définis, en les connectant à VCC via une résistance 1K, en les court-circuitant directement au rail de mise à la masse, ou en les connectant à une borne d'entrée ou de sortie TTL déjà utilisée.

La figure 5 montre des exemples des quatre options.

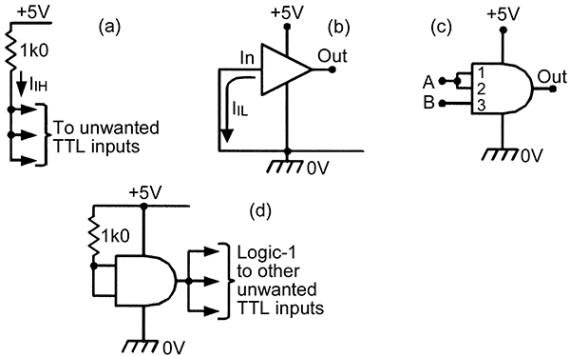

FIGURE 5. Autres méthodes de connexion des entrées TTL indésirables (voir texte)

L'option la plus simple consiste à relier l'entrée inutilisée à VCC via une résistance 1K, comme le montre la figure 5 (a).

Cette résistance ne doit fournir que quelques microampères de courant (IIH) à chaque entrée, et peut ainsi facilement piloter jusqu'à 10 entrées indésirables.

Alternativement, l'entrée peut être reliée directement mise à la masse, comme sur la figure 5(b), mais dans ce cas, un courant d'entrée de plusieurs centaines de microampères (IIL) peut arriver au rail de mise à la masse via l'entrée.

Si l'entrée inutilisée se trouve sur une porte à entrées multiples, elle peut être désactivée en la court-circuitant à l'une des entrées utilisées de la porte, comme dans la figure 5(c), où une porte ET à trois entrées est utilisée comme une porte à deux entrées.

Si le circuit intégré est de type à portes multiples et qu'une porte entière n'est pas souhaitée, cette porte doit être désactivée en attachant ses entrées à un niveau élevé s'il s'agit d'un type non inverseur (ET ou OU), ou en les court-circuitant à la masse s'il s'agit d'un type à portes multiples type inverseur (NAND ou NOR).

Si vous le souhaitez, la sortie de cette porte peut ensuite être utilisée comme point logique fixe 1 pouvant être utilisé pour piloter d'autres entrées inutilisée, comme le montre la figure 5 (d).
