Touche à effleurement utilisant une porte NON-ET
Électronique
74HC00

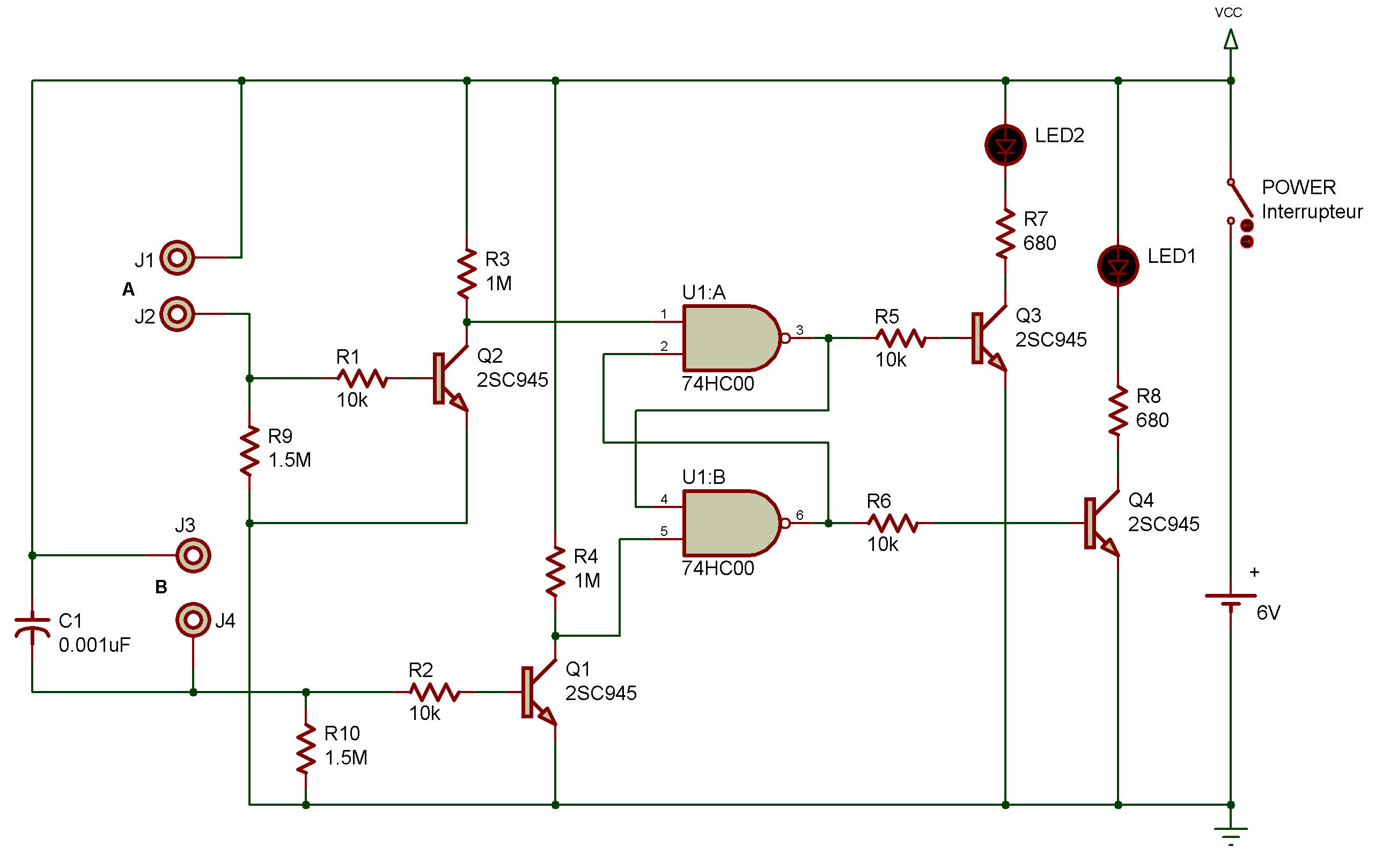

Sur simple effleurement, la touche modifie son état et le conserve même après avoir été relâchée. Comme vous le supposez, ce circuit utilise une bascule pour conserver l'état. La bascule est constituée de deux portes NON-ET qui fonctionnent comme un circuit à bascule bistable.

Dés que vous introduisez un signal d'entrée, elle le "mémorise". Cette fonction de "mémorisation " permet d'utiliser tes circuits à bascule dans les mémoires de la plupart des ordinateurs.

Une fois le câblage de ce montage terminé, mettez le circuit sous tension, puis touchez du doigt les bornes J1 et J2. La diode LED1 s'allume.

À présent, retirez le doigt des deux bornes. Vous constatez que la diode LED 1 demeure allumée.

Ensuite, touchez les bornes J3 et J4 et voyez ce qu'il se passe. Cette fois la diode LED1 s'éteint tandis que la diode LED 2 s'allume. La diode LED 2 demeure-t-elle allumée?
