Attrapez le huit
Électronique

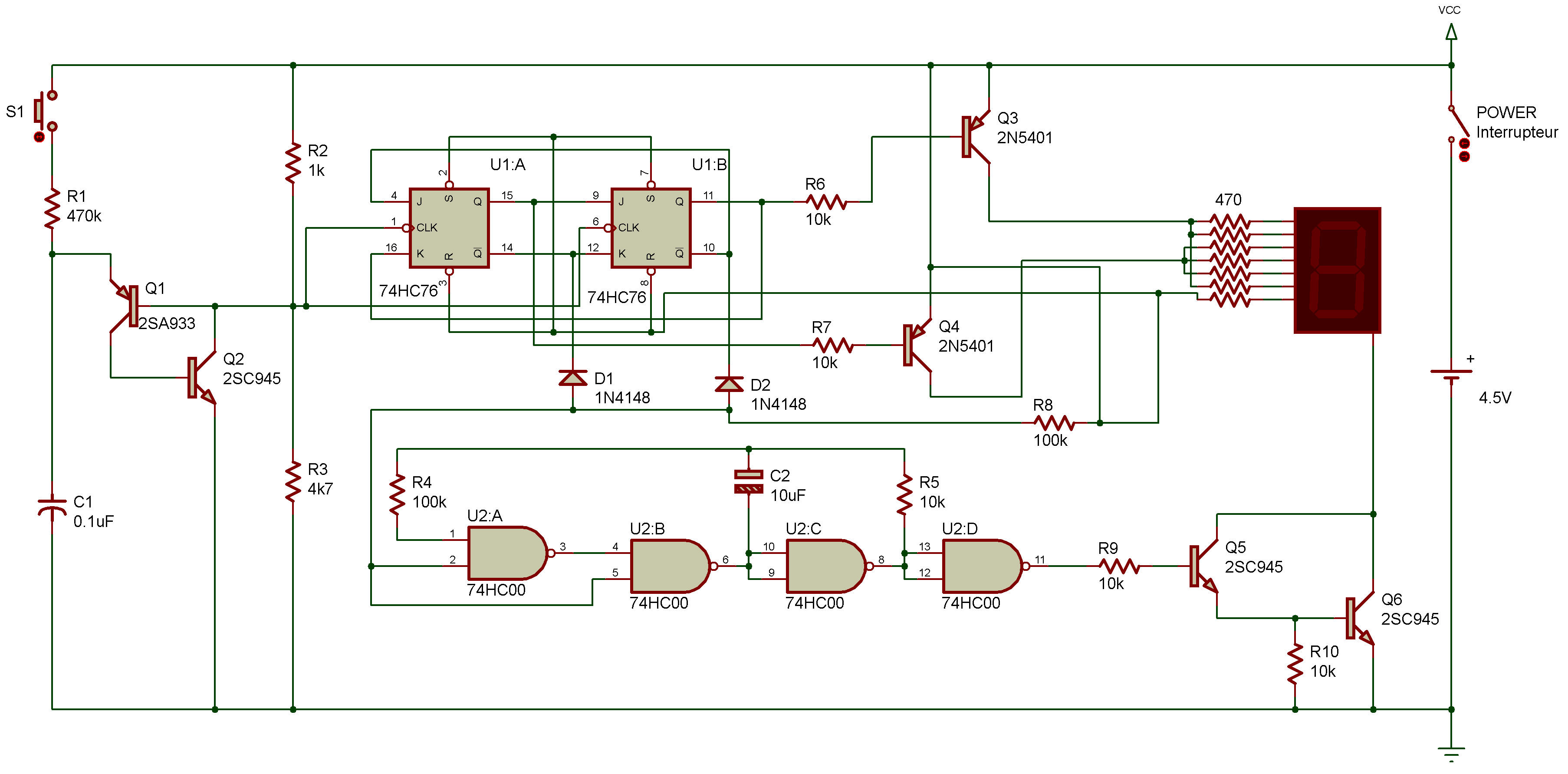

74HC00, 74HC76

Voici un autre jeu constitué d'un Cl et d'un affichage qui vous permettra de tester votre intelligence. Cette fois, il ne s'agit pas de "tirer" sur des LED, mais bien d'essayer d'attraper un huit.

Une fois le câblage terminé, placez le sélecteur sur la position levée. Sur l'affichage, vous constatez que les parties supérieure et inférieure du "8" clignotent à tour de rôle.

A présent, notez soigneusement l'ordre de clignotement. Vous constatez qu'à un moment déterminé, l'affichage est vierge. Quand vous pensez que vous pouvez anticiper ce moment, pesez sur S1.

Si vous réussissez à "capturer" le 8, il s'affiche intégralement en clignotant sur l'affichage. Dans le cas contraire, relâchez S1 et faites un autre essai.
