Bascule Bistable C-MOS
Électronique
74HC00

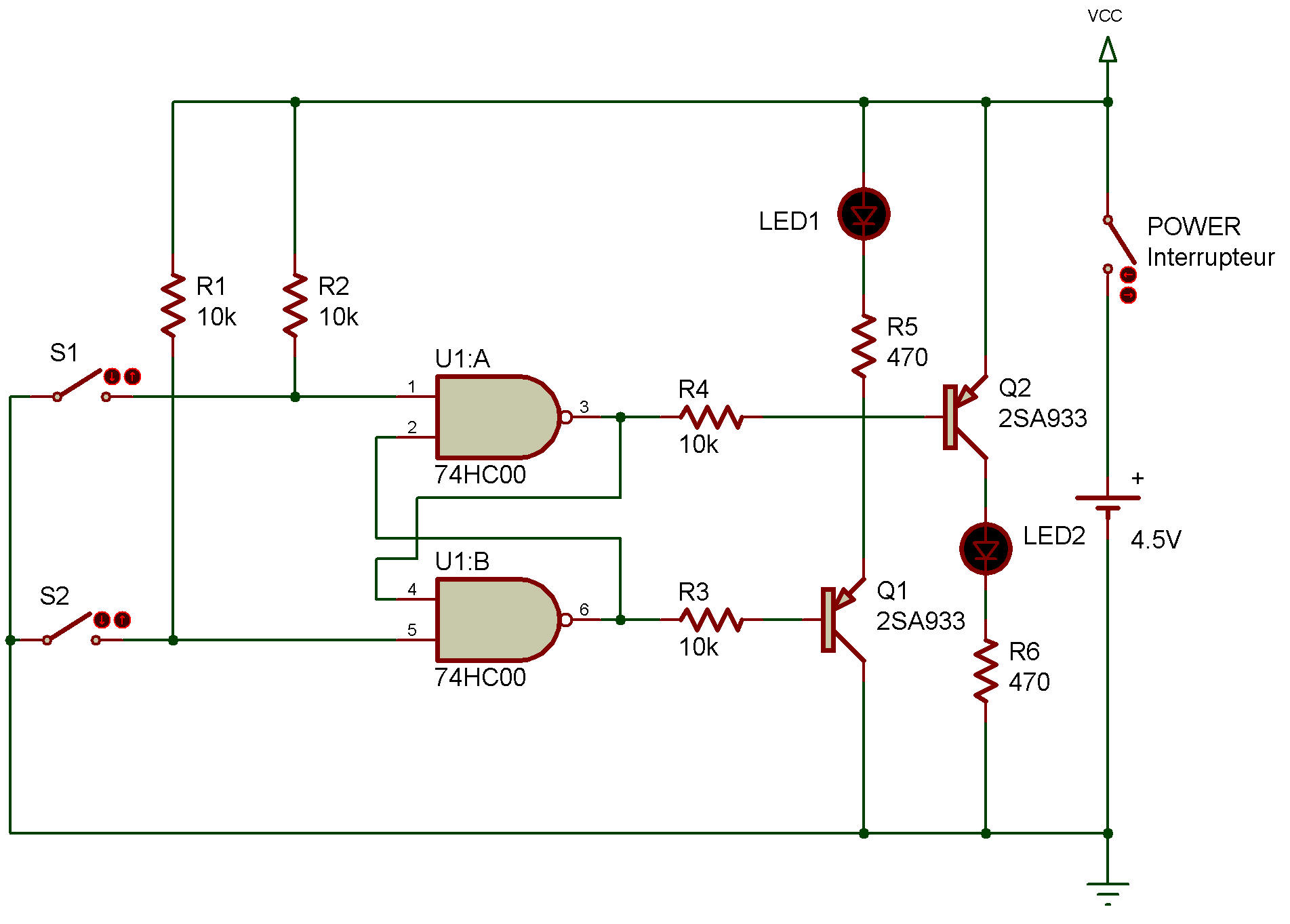

Il est possible de construire une bascule bistable à l'aide de portes NON-ET. Ce montage vous le prouvera! (Si vous ne vous souvenez plus du fonctionnement de la bascule bistable, retournez au montage Bascule Bistable TTL 1.)

Une fois le câblage terminé mettez le circuit sous tension. La diode LED1 ou 2 s'allume. Enfoncez S1 et S2. Que font les diodes LED1 et 2?

Selon vous quelle est la diode LED qui correspond à la mise à 1 et celle qui correspond à la remise à 0?

Quand la diode LED 2 s'allume, la bascule bistable est mise à 1 et quand la diode LED 1 s'allume, elle est remise à 0. Quand vous obtenez la mise à 1 ou la remise à 0 de la bascule, essayez d'enfoncer le manipulateur et voyez ce qui se passe.

Il s'agit d'une des caractéristiques essentiel les de la bascule bistable - quand le circuit est mis à 1 ou remis à 0, il demeure dans le même état jusqu'à ce qu'un signal d'entrée le force à changer d'état. La bascule bistable est donc capable de "mémoriser". Des circuits sophistiqués semblables à celui-ci sont utilisés dans les ordinateurs pour "mémoriser" certaines choses.
