Bascule D C-MOS
Électronique

74HC00, 74HC76

Pouvez-vous imaginer la signification de la lettre "D" du terme "bascule D C-MOS"?

Gardez bien votre réponse à l'esprit car vous allez bientôt savoir si vous avez bien deviné. Pendant que vous câblez ce montage, placez le sélecteur sur la position levée ou abaissée.

Ensuite enfoncez SI, puis relâchez-le. Si vous avez placé le sélecteur en position levée, la diode LED1 s'allume. Si vous l'avez placé en position abaissée, la diode LED 1 s'éteint.

Essayez à présent de changer la position du sélecteur sans enfoncer S1. La diode LED 1 change-t-elle lorsque vous ne touchez pas à S1?

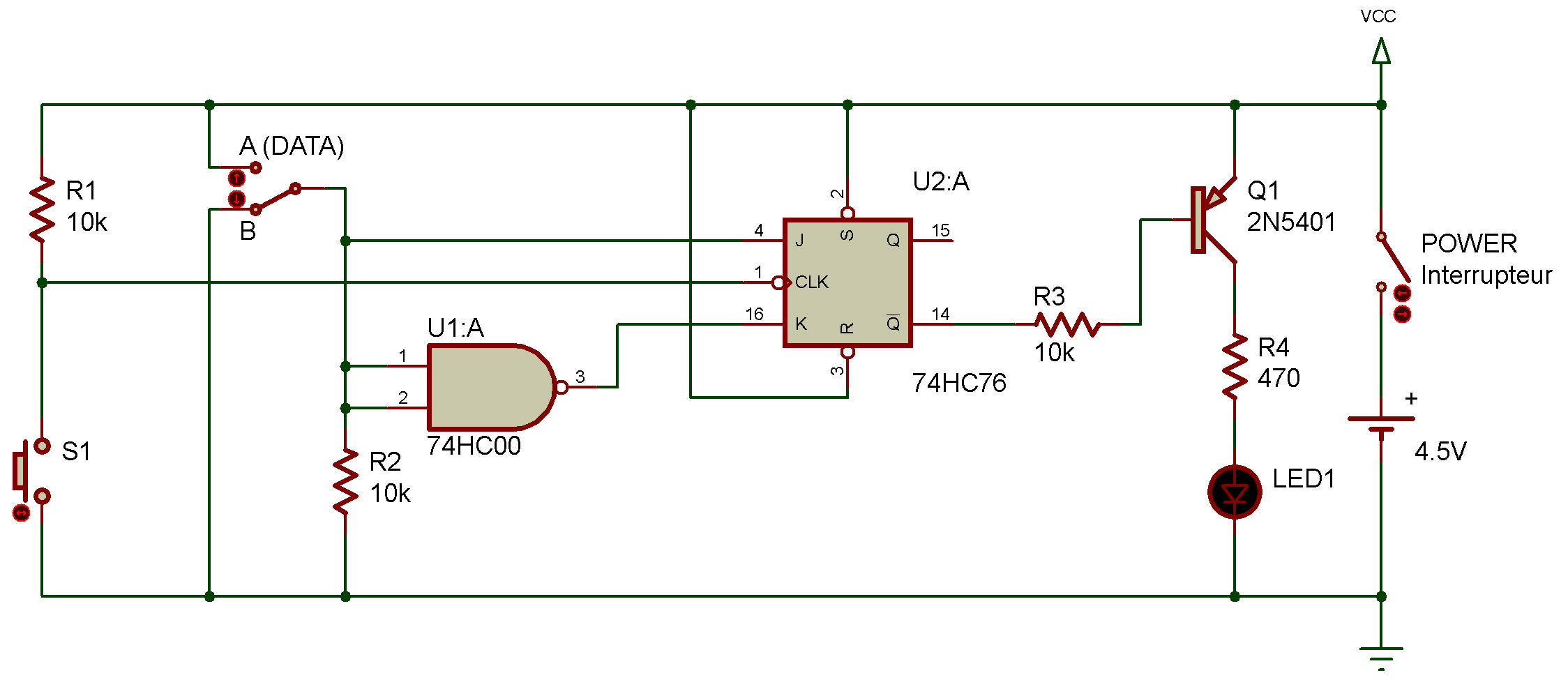

Comme vous le voyez sur le diagramme schématique, l'appui de S1 envoie un signal d'horloge. Le signal d'entrée est fourni par la position levée ou abaissée du sélecteur La lettre "D" contenue dans le nom de ce circuit correspond à l'anglais "Delay" (retardement).

Quelle que soit la façon dont l'entrée J ou K varie, la modification de la sortie est retardée jusqu'à réception du signal d'horloge.
