Bascule R-S-T
Électronique

7400

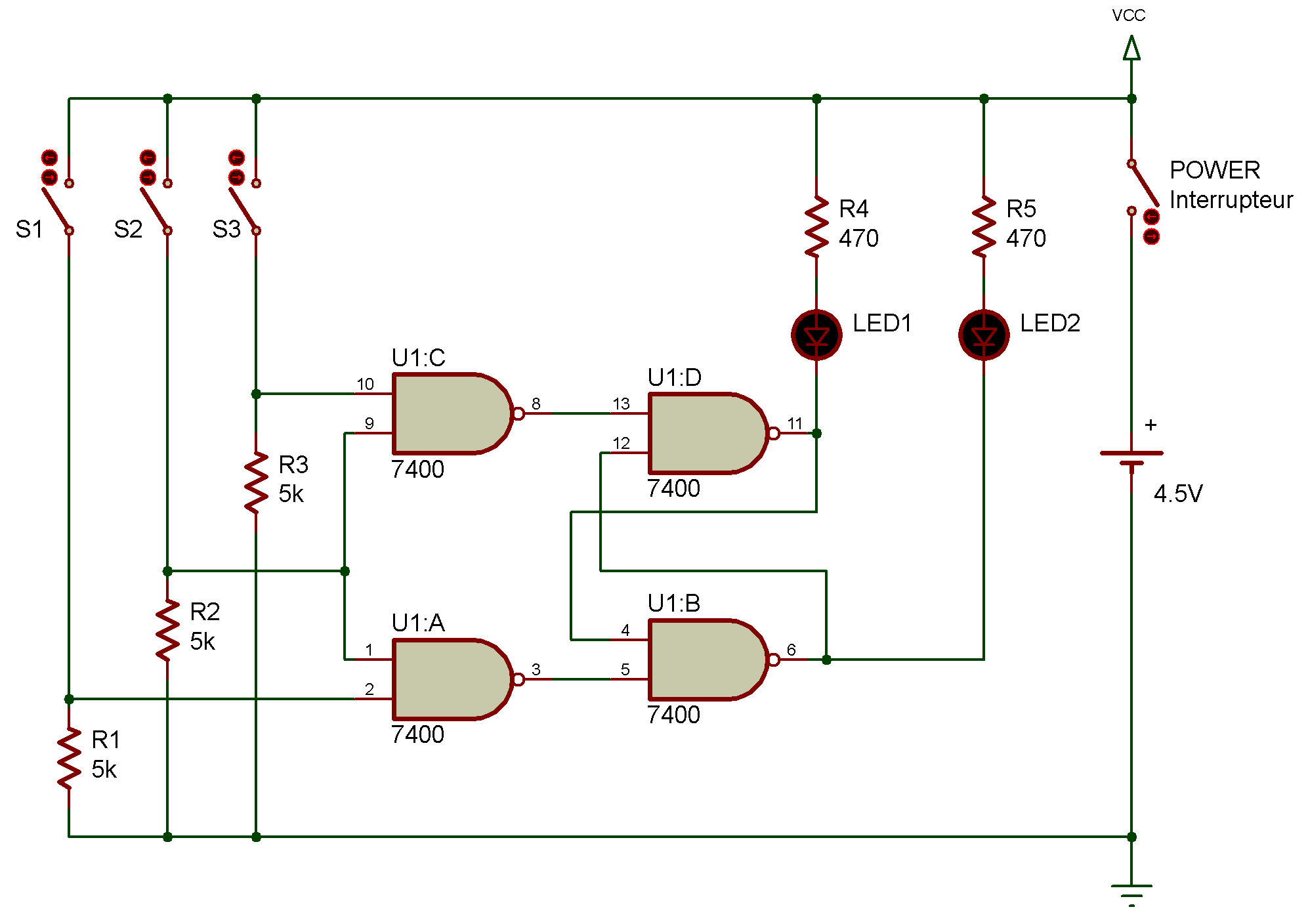

La bascule R-S-T que nous allons réaliser dans ce montage peut inverser n'importe quelle action de type dents de scie qui lui est appliquée et la maintenir dans cet état. Sur le diagramme schématique, vous constatez que ce circuit possède trois entrées (mise à 1, remise à 0 et déclenchement) ainsi que deux sorties (Q et Ǭ).

Le diagramme indique la relation entre ces entrées et ces sorties. Examinons à présent le fonctionnement de ce circuit.

Mettez le circuit sous tension, puis enfoncez S1 et S2, La diode LED 1 s'allume tandis que la diode LED 2 s'éteint.

Quand vous enfoncez S2 et S3, la diode LED 1 s'éteint tandis que la diode LED 2 s'allume, et vous constatez que ... oui, le circuit demeure dans cet état. Autrement dit, la bascule peut "mémoriser" certaines choses. C'est pourquoi elle est utilisée dans de nombreux appareils électroniques tels que les mémoires et les compteurs, par exemple.
