Bascule T
Électronique
74HC00

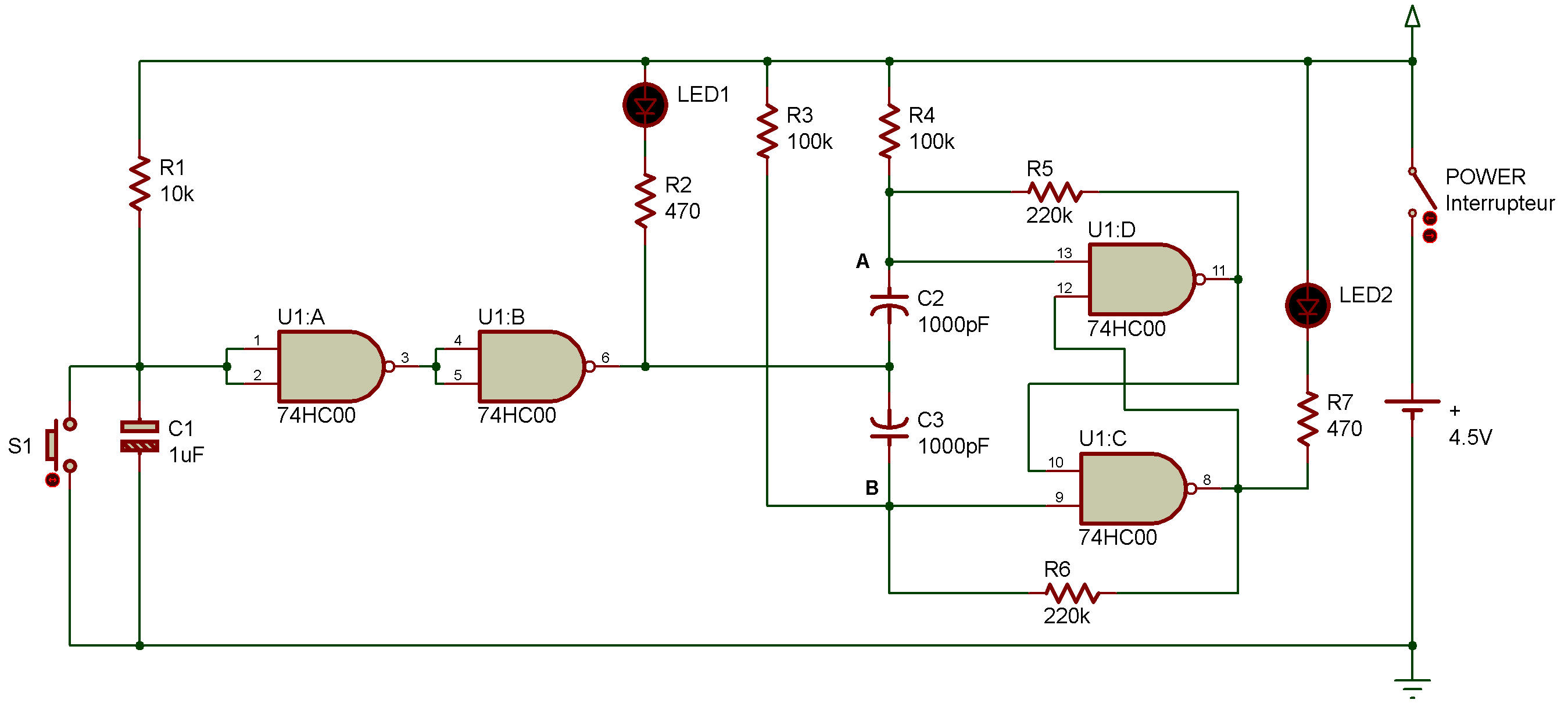

Nous allons à présent étudier ta bascule T. Elle possède une borne d'entrée et deux bornes de sortie. A votre avis, quelle est la signification de la lettre T"?... vous l'avez déjà rencontrée, il s'agit de la bascule à levier.

Une fois le câblage de ce montage terminé, mettez le circuit sous tension. Tapotez sur S1 à plusieurs reprises et examinez la diode LED 2. Elle s'allume et s'éteint chaque fois que vous tapotez sur S1. Quand vous appuyez une fois sur S1, vous produisez une impulsion qui modifie l'état de la bascule.

Quand vous appuyez à nouveau sur ce manipulateur, vous produisez une autre impulsion qui rétablit l'état initial de la bascule. Les deux bornes de sortie de ce circuit sont constituées de la broche 3 du Cl 3 et de la broche 4 du Cl 4.

Bien que dans ce montage nous n'utilisions que la broche 4 du Cl 4, vous constatez que ces bornes possèdent une relation opposée. Quand l'une est ouverte, l'autre est fermée et vice versa.
