Circuit retardateur d'impulsion
Électronique

74HC00

Voici un circuit retardateur d'impulsion s qui utilise une porte NON-ET. Ce circuit ne produit pas immédiatement une sortie lorsqu'il est mis sous tension.

En effet, la sortie est produite après un intervalle de temps déterminé. Parallèlement, nous réaliserons aussi un circuit produisant une sortie immédiate dès sa mise sous tension afin de pouvoir comparer les deux circuits.

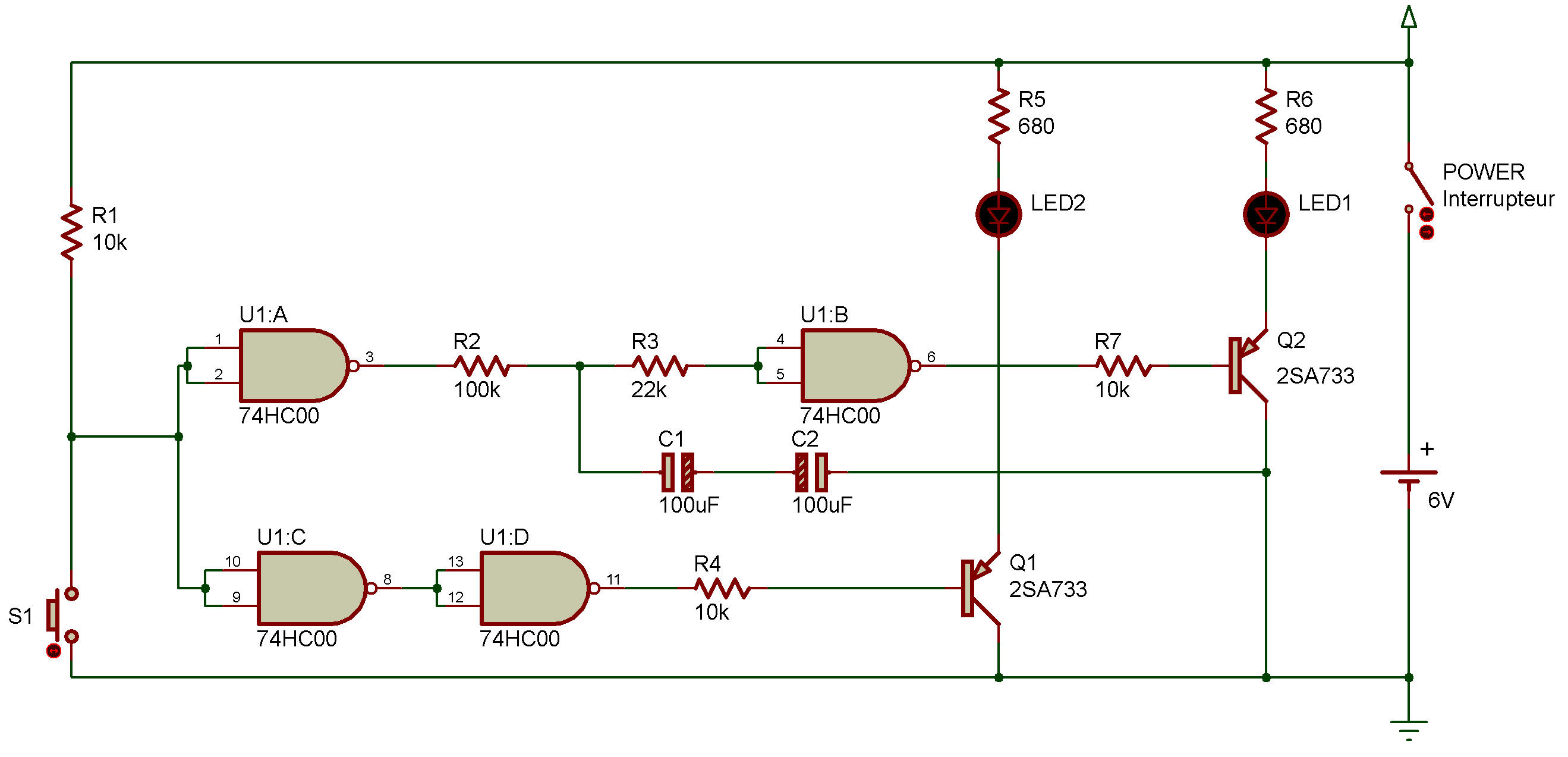

Examinez brièvement le diagramme schématique de ce montage. Vous constatez que le circuit constitué du CI 1 et de Q1 produit une sortie dès que vous appuyez sur S1, la diode LED 2 s'allume donc aussi immédiatement.

Le circuit constitué du CI 2 et de Q2 réagit diffèremment. En effet il produit une sortie après un intervalle de temps déterminé, défini par C (capacité électrostatique combinée de C1 et C2 avec 50 µF) et R2.
