Demi-Additionneur
Électronique
74HC00, 74HC02

Le demi-additionneur est un dispositif utilisé pour l'addition de chiffres binaires. Le chiffre binaire porte te nom de "bit". Le circuit de ce montage permet d'effectuer une opération arithmétique sur les nombres binaires. Ce circuit est toutefois incomplet car il ne possède pas de circuit de retenue de l'ordre inférieur. Ce qui explique l'origine du terme "demi-additionneur".

Une fois le câblage de ce montage terminé, mettez le circuit sous tension.

Quand S1 et S2 sont relâchés, les diodes LED 1 et 2 demeurent éteintes. Quand vous enfoncez S1 en maintenant S2 en position relâchée, seule la diode LED 1 s'allume.

À présent, enfoncez simultanément SI et S2. Vous constatez que la diode LED 1 s'éteint tandis que la diode LED 2 s'allume.

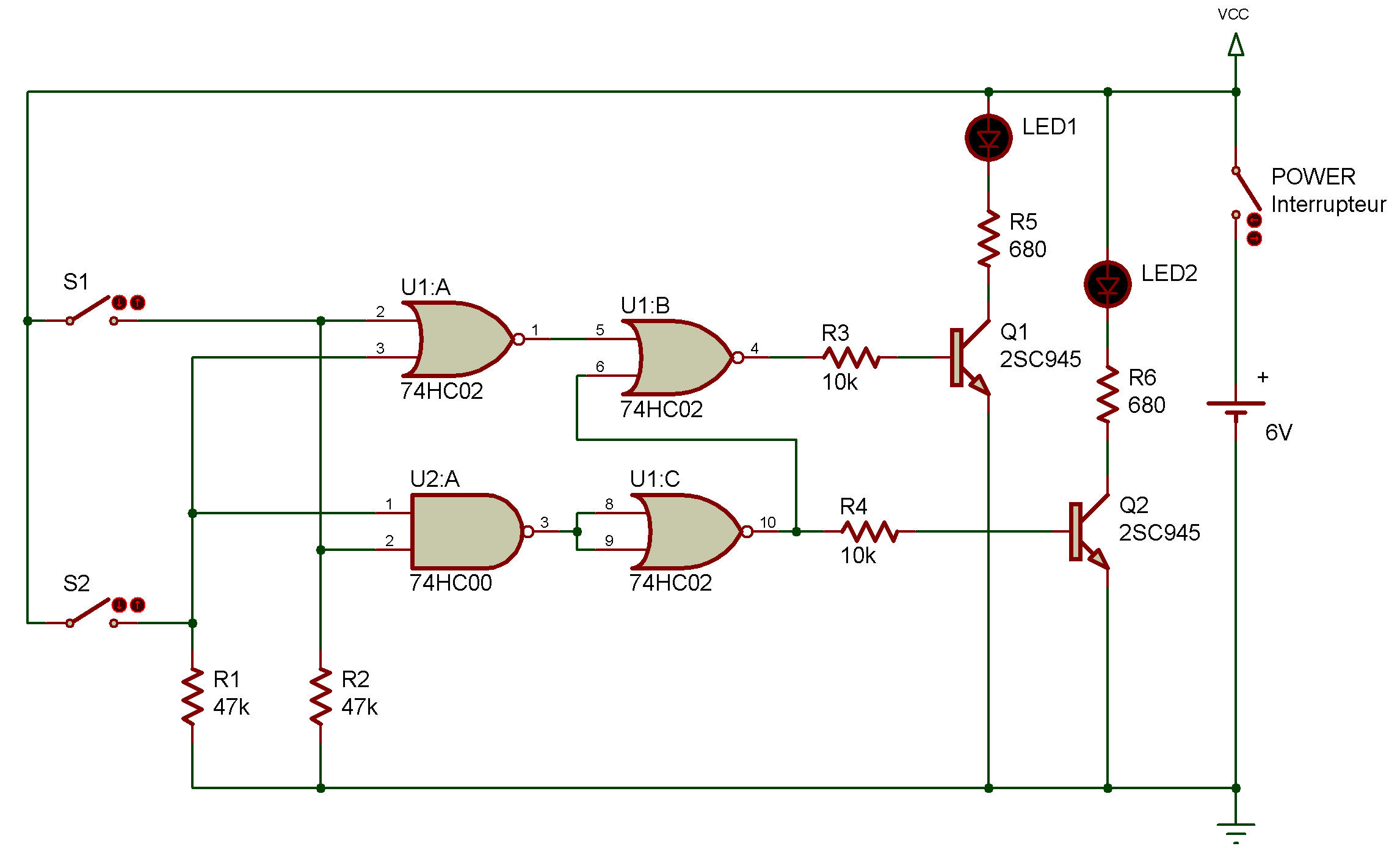

Examinez attentivement la Figure 1 afin de mieux comprendre le fonctionnement de ce circuit. Rappelez-vous, dans le système binaire, 1 +1 est égal à 10.
