Discriminateur Signal-Bruit
Électronique
74HC02

Quand nous écoutons une station AM( nous entendons souvent des bruits de frottement ou de grincement, extrêmement irritants pour l'oreille.

Ce montage vous permettra de réaliser un circuit capable de différencier tes bruits et les signaux à l'aide d'une porte NON-OU. La discrimination peut être effectuée sur base de la largeur du signal, car les signaux sont plus larges que les bruits.

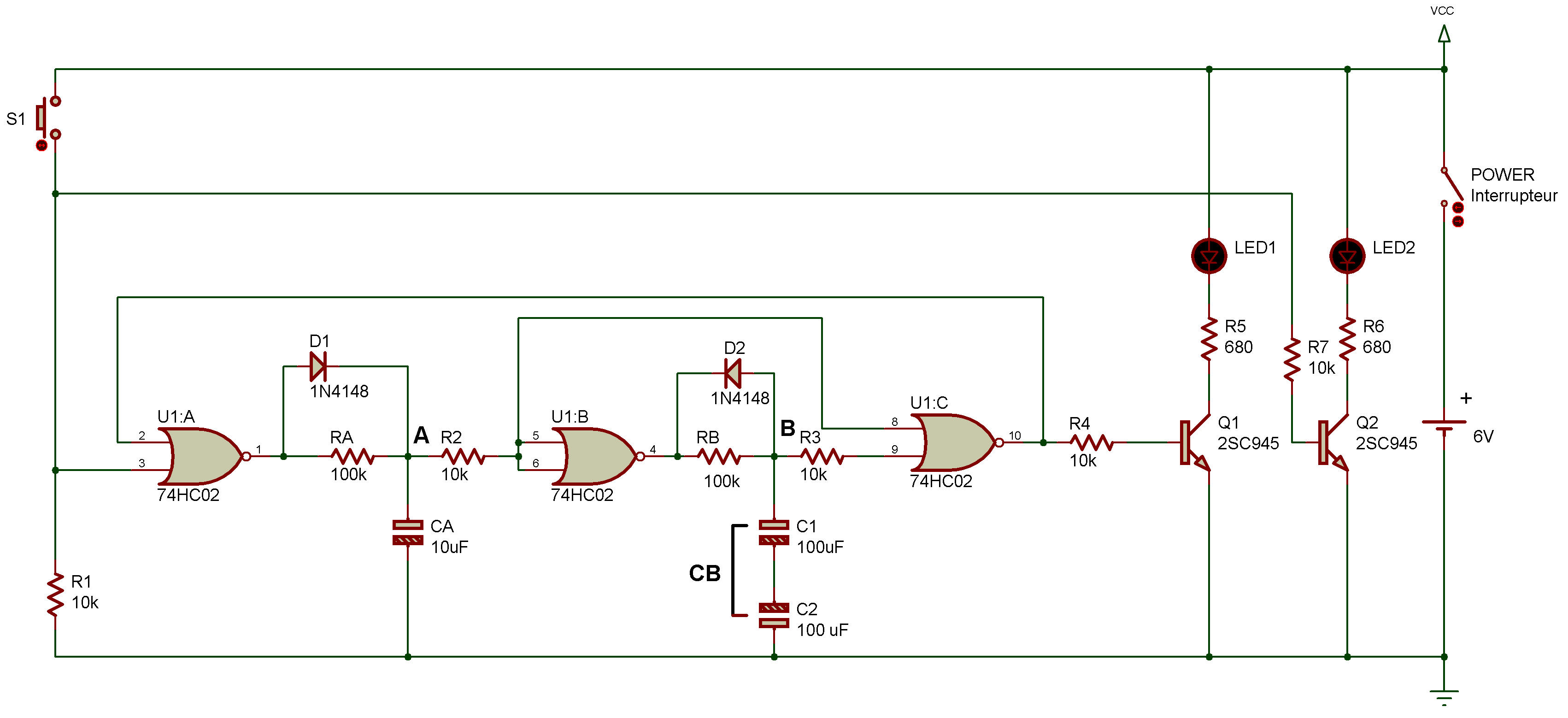

Sur le diagramme schématique, vous constatez que les diodes LED indiquent les bruits et les signaux.

S1 sert à produire les signaux et la diode LED1 s'allume dès qu'un bruit est produit. La discrimination signal-bruit est effectuée par le Cl porte NON-OU qui éclaire la diode LED 1 uniquement lorsque le signal reçu possède une largeur déterminée. (Voir Figure 1.)

Une fois le câblage terminé mettez le circuit sous tension, puis enfoncez brièvement SI (pendant moins d'une seconde).

Vous constatez que la diode LED 2 s'allume alors que la diode LED 1 demeure éteinte. Cela signifie que vous avez produit un bruit.

À présent, enfoncez S1 pendant plus d'une seconde, Cette fois, la diode LED 2 s'allume immédiatement tandis que la diode LED 1 demeure allumée pendant 5 secondes environ après que vous ayez relâché S1.

Enfin, enfoncez S1 pendant plus d'une seconde, puis relâchez-le, ensuite, enfoncez-le à nouveau pendant 1 à 2 secondes. La diode LED 2 s'allume immédiatement. Quand à la diode LED 1 elle indique seulement le premier signal d'entrée (produit lorsque vous enfoncez S1 pendant plus d'une seconde) et non le second (produit en enfonçant S1 pendant 1 à 2 secondes).
