Down conteur (compteur descendant)
Électronique
74HC00, 74HC191

Le Cl compteur utilisé porte le nom de compteur ascendant/descendant car il peut compter dans l'ordre croissant, en commençant par 0,1,2,3 etc. (compteur ascendant) et dans l'ordre décroissant, en commençant par 15,14,13,12,etc. (compteur descendant).

Le passage d'un ordre à l'autre est commandé par la borne U/D (broche 5). Quand celle-ci est raccordée au pôle positif, le Cl fonctionne comme un compteur descendant. Quand elle est raccordée au pôle négatif, il fonctionne comme un compteur ascendant.

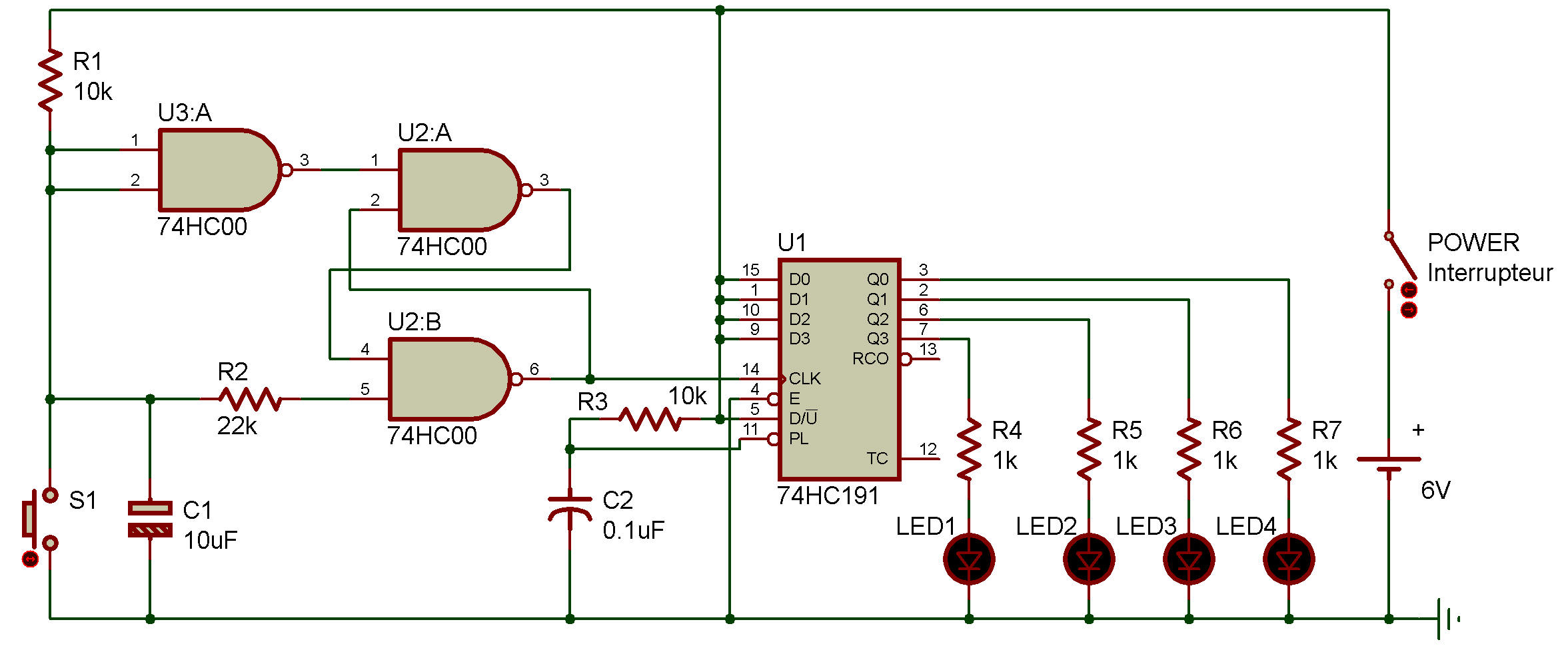

Une fois le câblage de ce montage terminé, mettez le circuit sous tension, puis faites fonctionner le compteur en examinant la Figure 1.

Quel est le premier chiffre affiché? 15

A présent, enfoncez S1 pour fournir les impulsions et surveillez les diodes LED ainsi que le fonctionnement du compteur.
