Interrupteur NON-ET/NON-OU et transistorisé
Électronique
74HC00, 74HC02

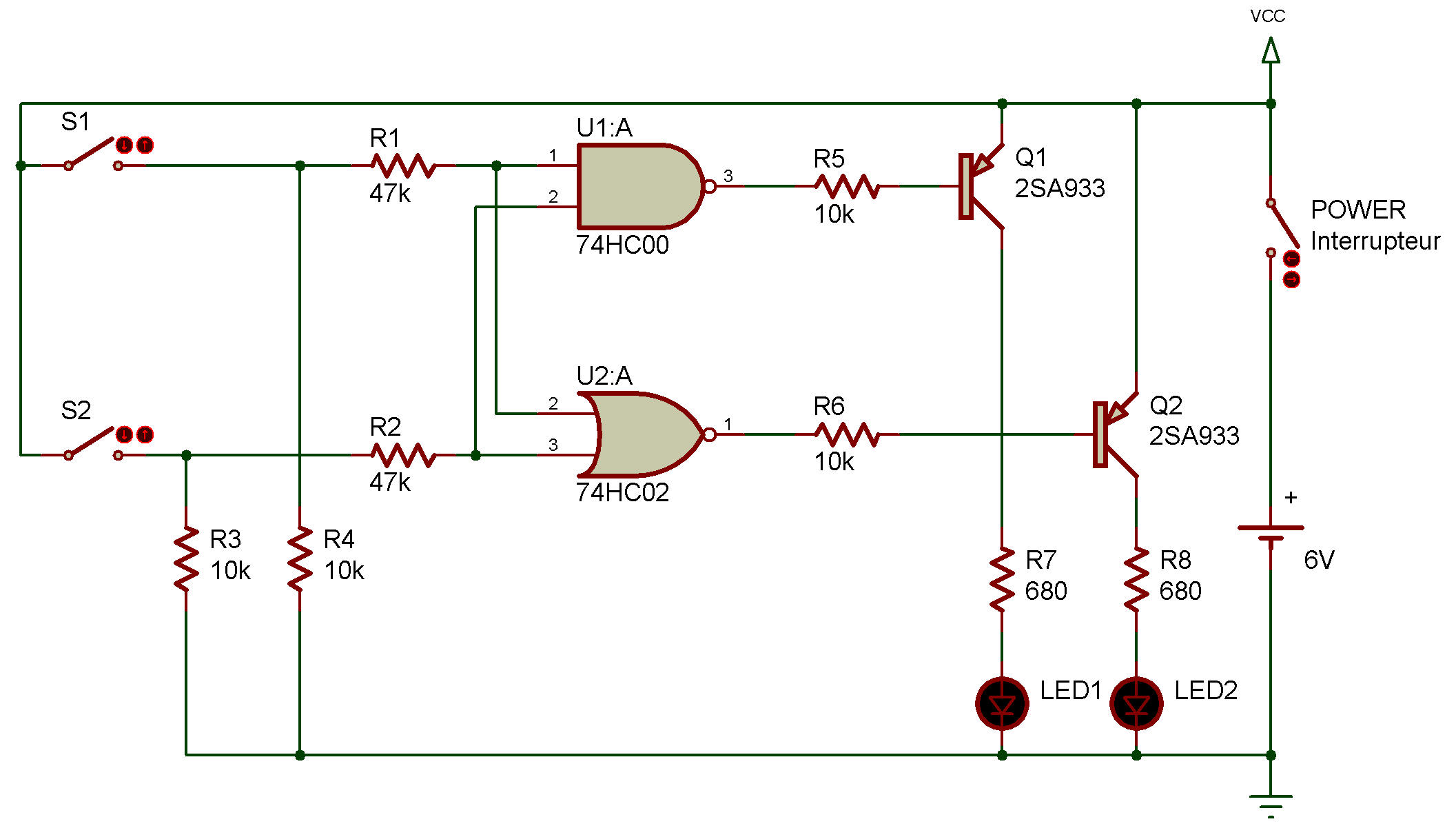

Ce montage illustre le fonctionnement des circuits NON-ET et NON-OU. Les transistors et les diodes sont utilisés pour indiquer la fonction de ces circuits logiques. Le Tableau 1 illustre le fonctionnement du circuit NON-ET et le Tableau 2, celui du circuit NON-OU.

 L'entrée "1 " de ces tableaux signifie que les manipulateurs S1 et S2 sont enfoncés tandis que rentrée "0" signifie qu'ils sont relâchés.

Parallèlement, la diode LED demeure éteinte quand la sortie possède la valeur "1 "et s'allume quand elle prend la valeur "0". Rappelez-vous ces principes.

Une fois le câblage terminé, mettez le circuit sous tension. À ce moment, les manipulateurs S1 et S2 sont relâchés (entrée de valeur 0). La sortie des circuits NON-ET et NON-OU possède donc la valeur 1 et aucune LED ne s'allume.

Voyez à présent ce qu'il se passe quand vous enfoncez S1. Sur les Tableaux, vous voyez que la sortie du circuit NON-ET prend la valeur 0 uniquement lorsque les deux entrées possèdent la valeur 1. Parallèlement, le circuit NON-OU prend la valeur 1 uniquement lorsque les deux entrées possèdent la valeur 0.
