Inverseur divers
Électronique
74HC00, 74HC02, LM324

Les inverseurs peuvent être constitués de plusieurs façons différentes et nous allons en découvrir quelques unes dans ce montage.

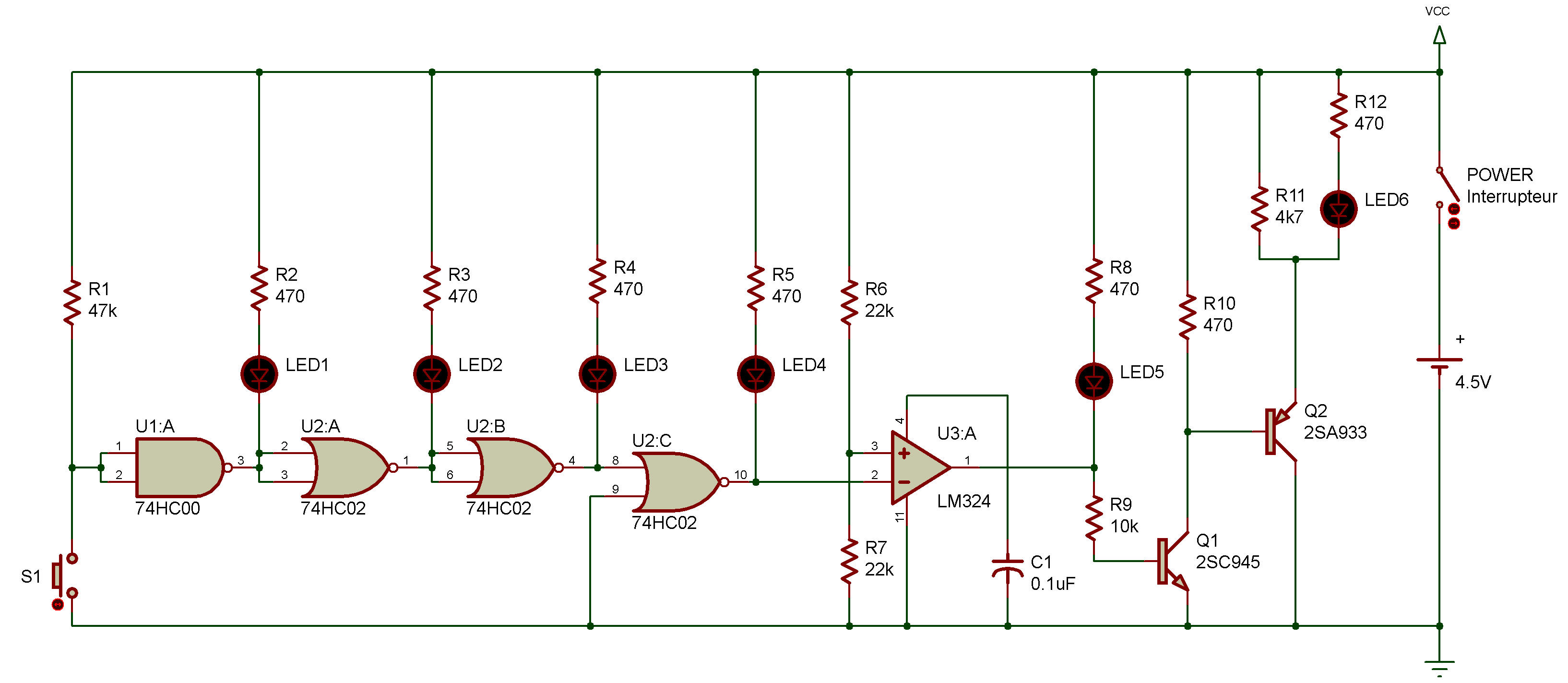

Examinez le diagramme schématique de ce montage. Les diodes LED1 à 6 servent à afficher la sortie de chaque inverseur. Les diodes LED 1 et 2 sont réservées à l'inverseur qui utilise un circuit porte NON-ET, les diodes LED 3 et 4, à ('inverseur qui emploie un circuit porte NON-OU, la diode LED 5, à l'inverseur qui utilise un amplificateur opérationnel et la diode LED 6, à l'inverseur qui emploie un transistor.

Une fois le câblage terminé, mettez le circuit sous tension.

Vous constatez que les diodes LEDs impaires s'allument (LED 1,3 et 5). En effet, quand S1 est relâché l'entrée du premier inverseur prend la valeur 1.

À présent enfoncez S1 pour que l'entrée du premier inverseur prenne la valeur 0. Que font les diodes LED?

Cette fois, les diodes LED paires (LED 2,4 et 6) s'allument.

Ce montage vous montre que toutes les autres diodes LEDs se sont allumées, ce qui signifie que chacune d'entre elles signale l'action de chaque inverseur.
