Les portes Logiques / Logic gates

Breadboard	Condensateur / Résistance Capacitor / Resistor
Portes Logiques Table de Vérité Logic Gates Truth Table	Les portes Logiques
Logique diode-résistance (DRL)	Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)
NON-OU Une porte Universelle	NON-ET Une porte Universelle
Portes à Entrées Multiples
La porte NON / NOT gate Table de Vérité / Truth table Input 1 Out 2 0 1 1 0 Symbole / Symbol
La porte NON a une entrée et une sortie. C'est un circuit logique dont la sortie est toujours le complément de l'entrée. La figure indique le symbole logique et la table de vérité de la porte NON ainsi qu'une implémentation simple à l'aide d'un interrupteur. La porte NON est communément appelée inverseur. Il effectue une inversion ou une complémentation logique. Autrement dit, une entrée FAIBLE produit une sortie ÉLEVÉE et vice versa.	NOT gate has one-input and one-output. It is a logic circuit whose output is always the  complement of the input. Fig indicates the logic symbol and truth table of NOT gate along with simple implementation using switches. The NOT gate is popularly known as inverter. It performs logical inversion or complementation. That is, a  LOW input produces a HIGH output and vice versa.

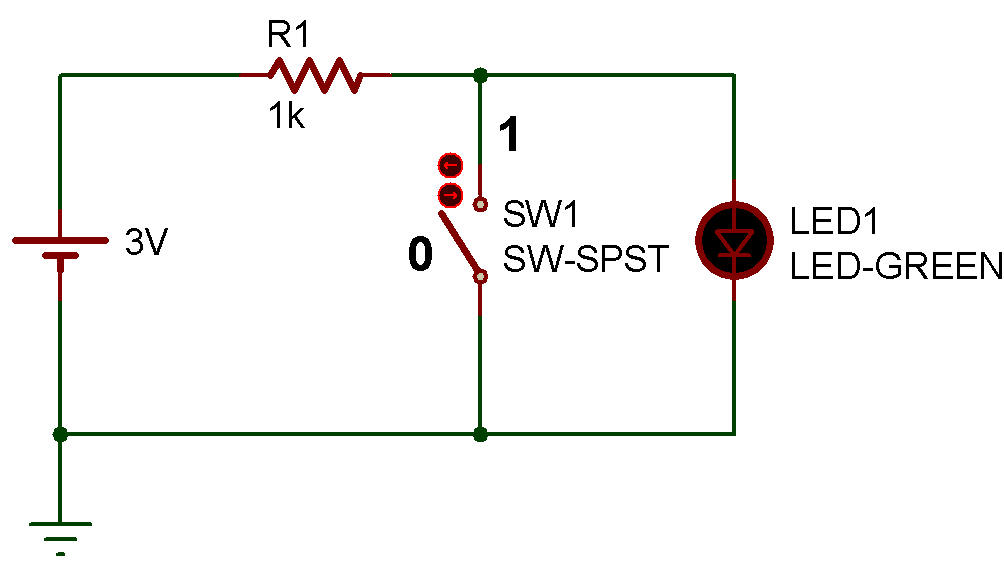

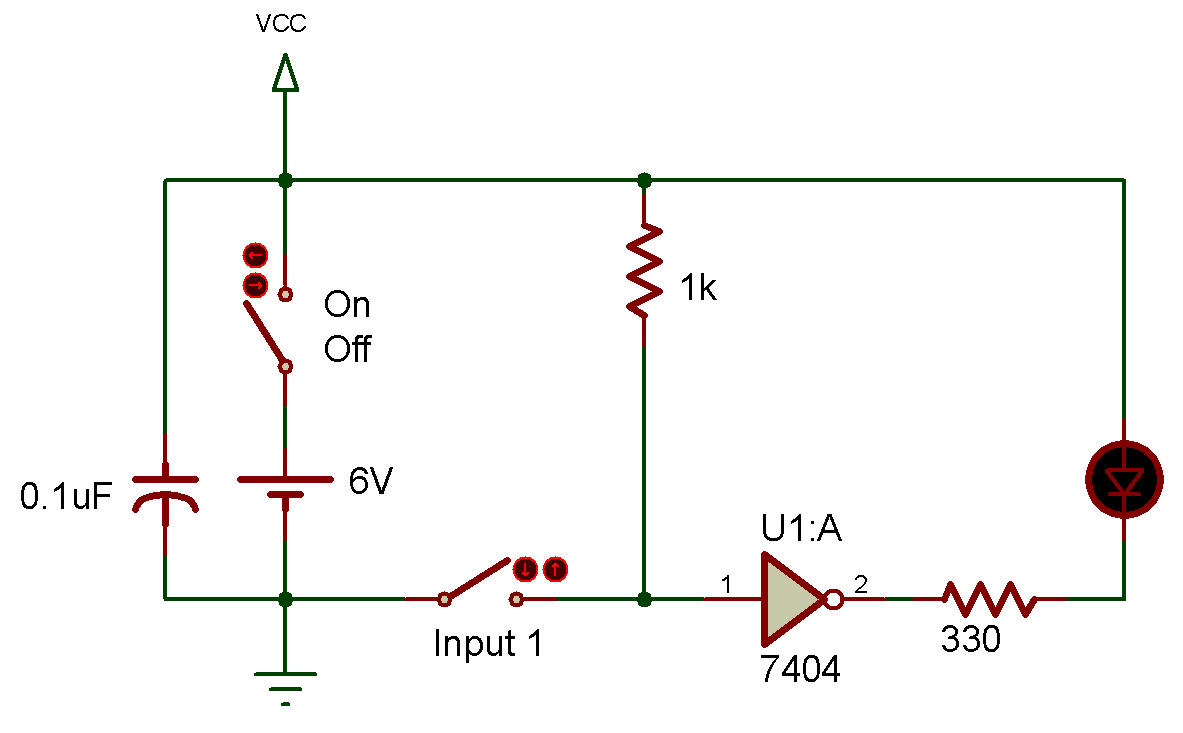

La porte NON / NOT gate Interrupteur / Switches	La porte NON / NOT gate Circuit Intégré / Integrated circuit IC 74LS04
La porte NON / NOT gate  Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)
La porte OU / OR gate  Input 1 Input 2 Output 3 0 0 0 0 1 1 1 0 1 1 1 1
Une porte OU est un circuit logique avec deux entrées ou plus et une sortie. La porte OU effectue une addition logique, c'est-à-dire une fonction OU. La figure montre le symbole logique et la table de vérité une portes OU à deux 'entrée ainsi qu'une implémentation simple à l'aide d'interrupteurs. La sortie d'une porte OU est ÉLEVÉE uniquement lorsque une ou toutes ses entrées sont à l'état ÉLEVÉ. Dans tous les autres cas, la sortie est FAIBLE.	An OR gate is a logic circuit with two or more inputs and one output. The OR gate performs logical addition i.e. OR function. Figure shows the logic symbol and truth table of two input OR gate along with simple implementation using switches. The output of an OR gate is HIGH only when onr or all of its inputs are in the HIGH state. In all other cases, the output is LOW.

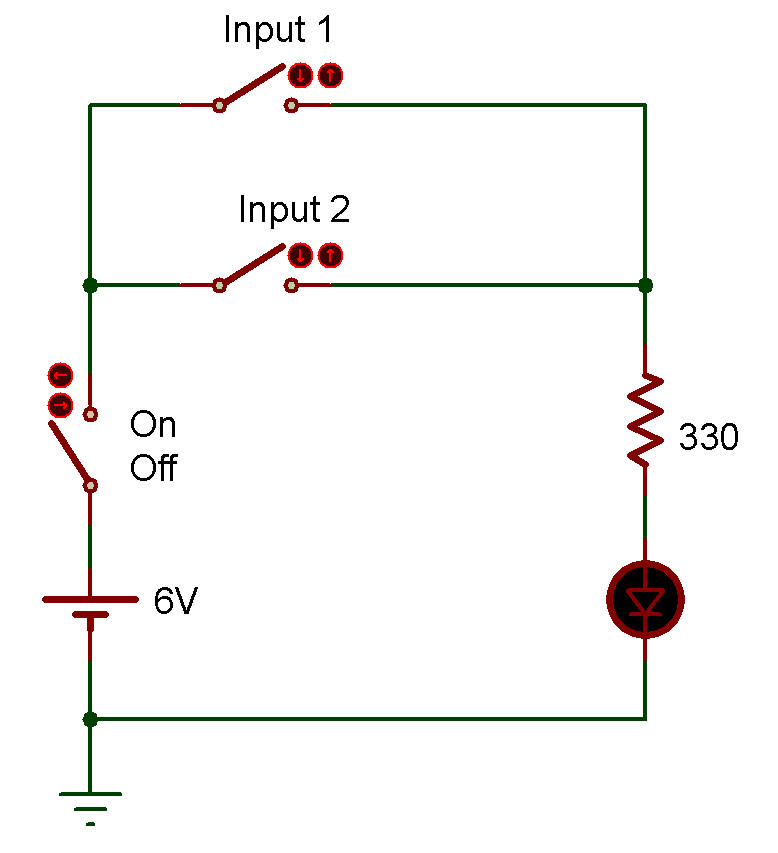

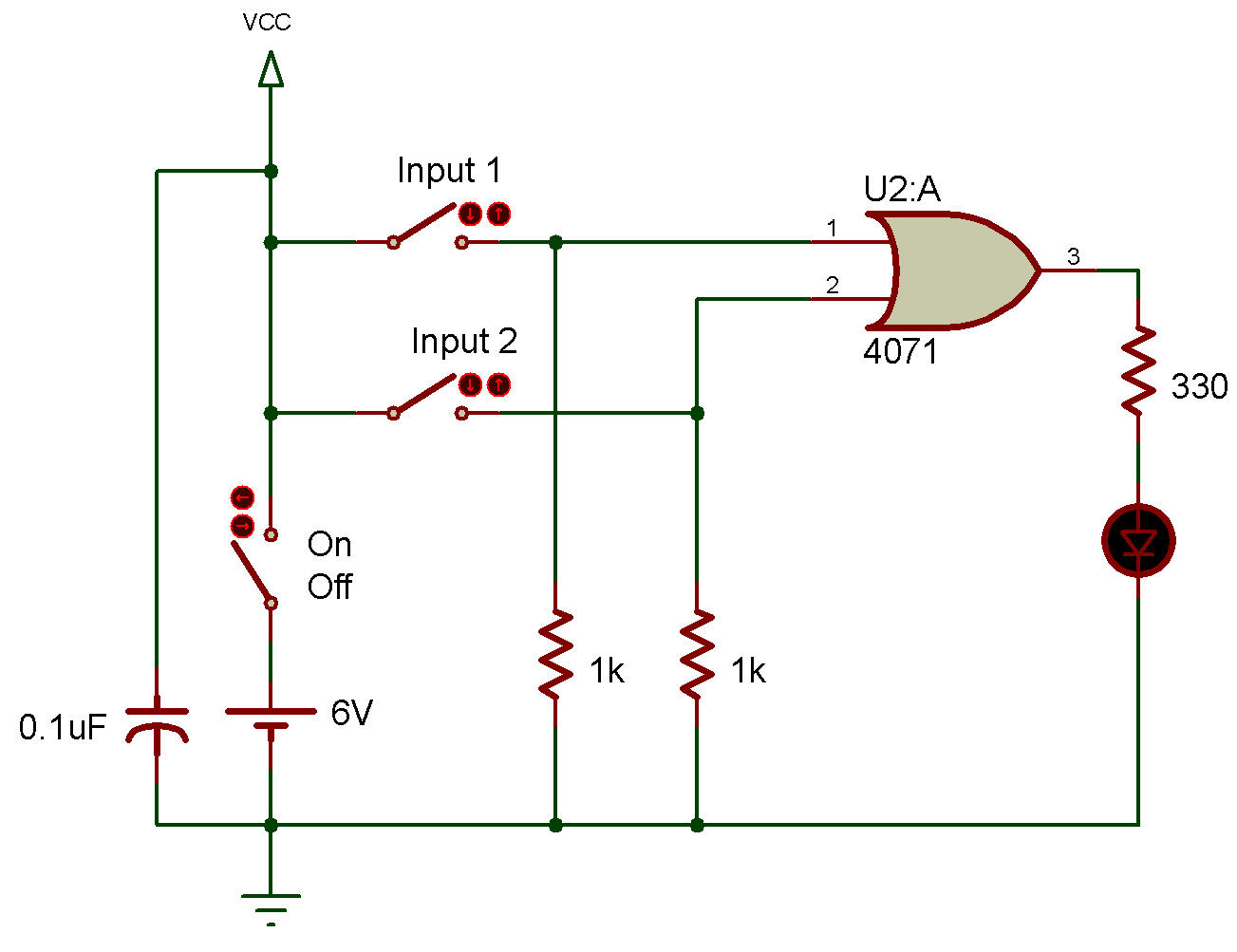

La porte OU / OR gate  Interrupteur / Switches	La porte OU / OR gate  Circuit Intégré / Integrated circuit IC 4071
La porte OU / OR gate  Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)
La porte ET / AND gate Input 1 Input 2 Output 3 0 0 0 0 1 0 1 0 0 1 1 1
La porte ET est un circuit logique ayant deux entrées ou plus et une sortie. La porte ET effectue une multiplication logique, c'est-à-dire la fonction ET. La figure indique le symbole logique et la table de vérité un portes ET à deux d'entrée ainsi qu'une mise en œuvre simple à l'aide d'interrupteurs. La sortie d'une porte ET est ÉLEVÉE uniquement lorsque toutes ses entrées sont à l'état ÉLEVÉ. Dans tous les autres cas, la sortie est FAIBLE. Le fonctionnement logique de la porte ET peut être exprimé à l'aide d'un tableau qui comprend toutes les combinaisons d'entrées et les sorties correspondantes. Un tel tableau des relations entrée/sortie est connu sous le nom de table de vérité. Dans ce cas, il y a 2 entrées aux portes ET pour fournir 2² = 4 combinaisons d'entrées dans la table de vérité. La table de vérité peut être étendue à n'importe quel nombre d'entrées. Pour 3 entrées, il y a 2³=8 combinaisons et 24 = 16 pour 4 entrées.	AND gate is a logic circuit having two or more inputs and one output. The AND gate performs logical multiplication i.e. AND function. The Figure indicates the logic symbol and truth table of two input AND gate along with simple implementation using switches. The output of an AND gate is HIGH only when all of its inputs are in the HIGH state. In all other cases, the output is LOW. The logical operation of AND gate can be expressed with the help of a table which includes all input combinations and corresponding outputs. Such table of input / output relations is known as truth table. In this case, there are 2 inputs to AND gates to provide 2² = 4 input combinations in the truth table. The truth table may be extended to any number of inputs. For 3 inputs, there are 2³=8 combinations and 24 = 16 for 4 inputs.

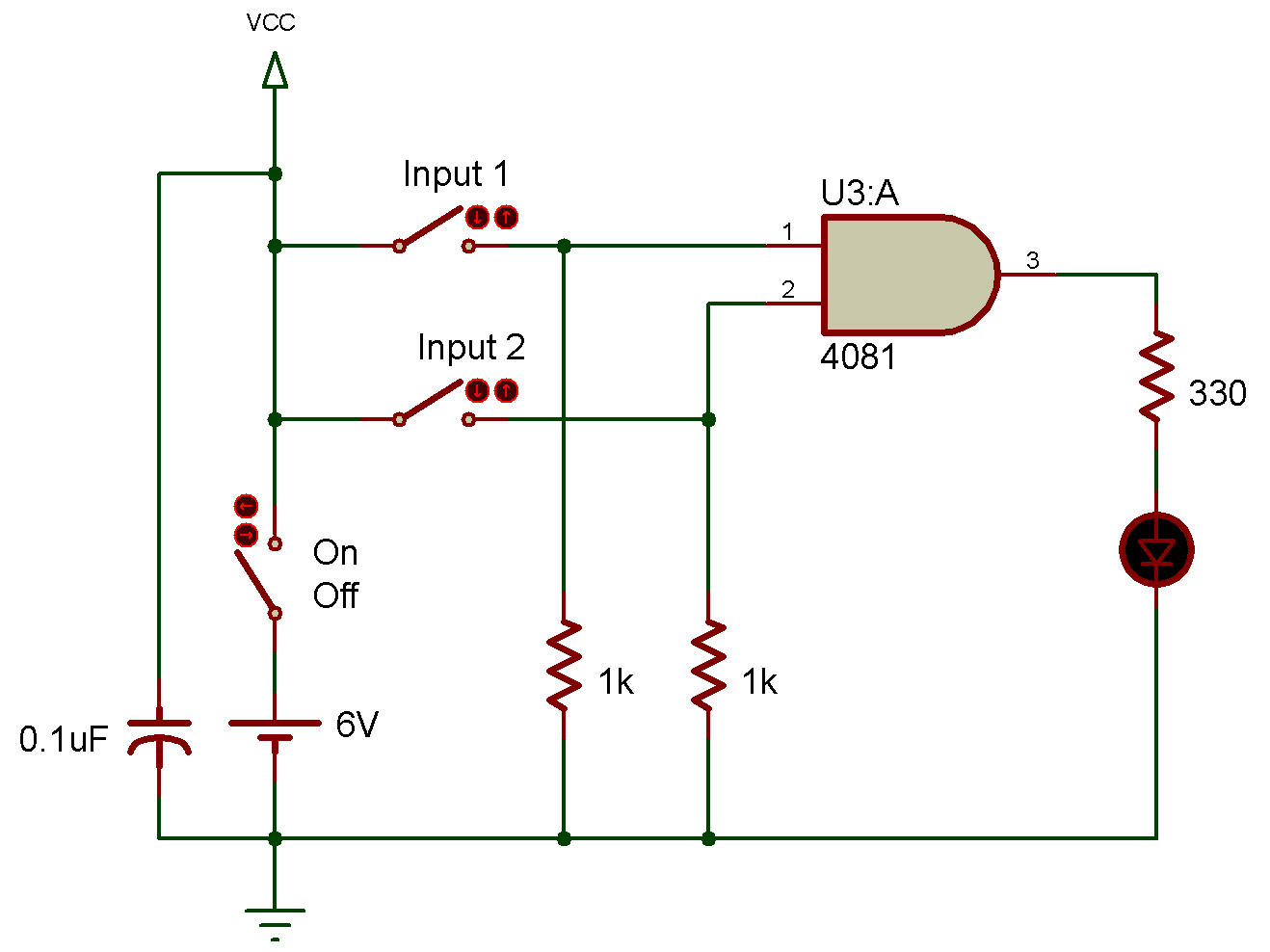

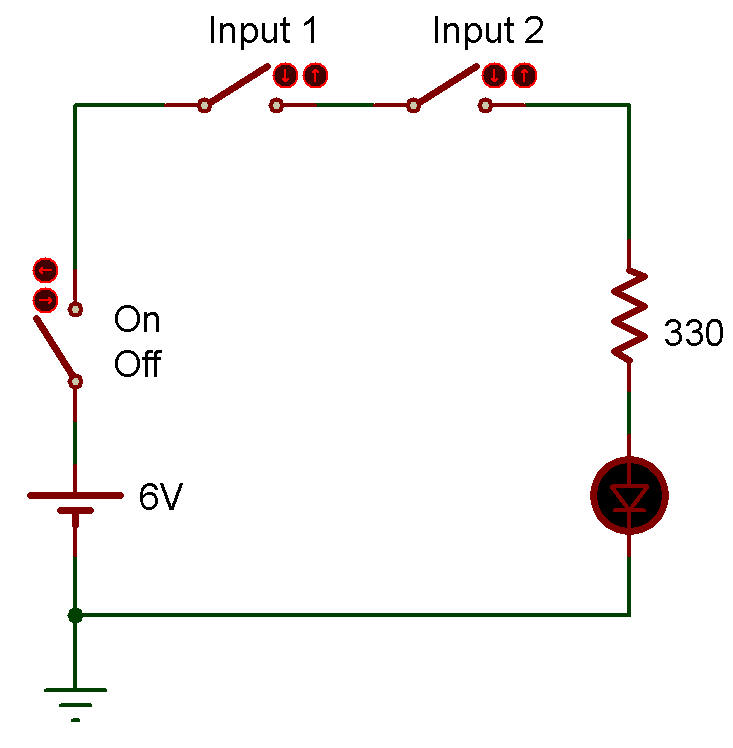

La porte ET / AND gate Interrupteur / Switches	La porte ET / AND gate Circuit Intégré / Integrated circuit IC 4081
La porte ET / AND gate Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)
La porte NON-OU / NOR gate 0 0 1 0 1 0 1 0 0 1 1 0
La porte NOR est une combinaison de portes OU et NON. La porte NOR fournit une fonction OU avec sortie inversée. La figure montre le symbole logique et la table de vérité d'une porte NON-OU à deux entrées ainsi qu'une implémentation simple à l'aide d'interrupteur. La sortie d’une porte NON-OU est un « 1 » logique lorsque toutes ses entrées sont un « 0 » logique. Pour toutes les autres combinaisons d’entrées, la sortie est un « 0 » logique.	NOR gate is combination of OR and NOT gates. The NOR gate provides OR function with inverted output. Figure shows the logic symbol and truth table of two input NOR gate along with simple implementation using switches. The output of a NOR gate is a logic ‘1’ when all its inputs are logic ‘0’. For all other input combinations, the output is a logic ‘0’.

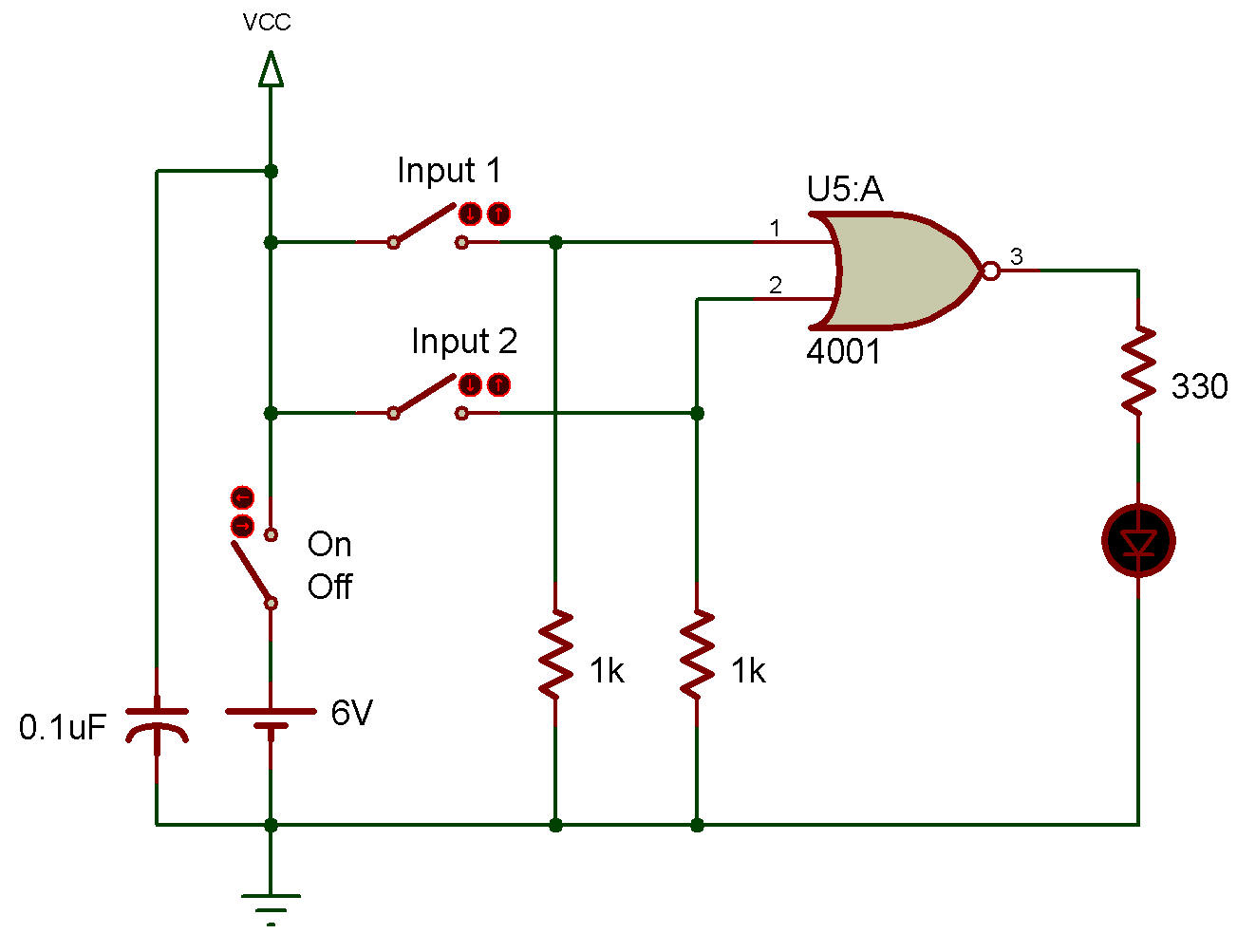

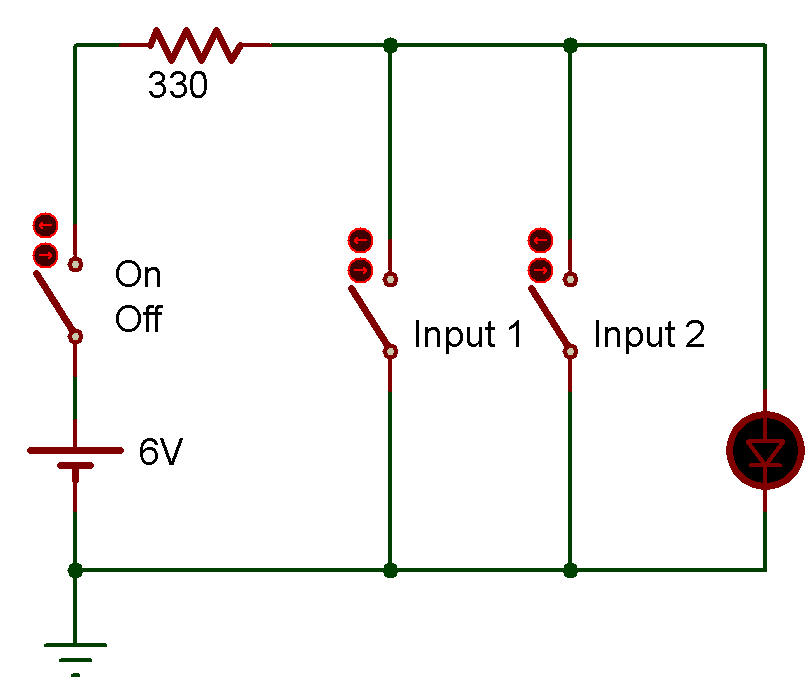

La porte NON-OU / NOR gate Interrupteur / Switches	La porte NON-OU / NOR gate Circuit Intégré / Integrated circuit IC 4001
La porte NON-OU / NOR gate Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)
La porte NON-ET / NAND gate Input 1 Input 2 Output 3 0 0 1 0 1 1 1 0 1 1 1 0
La porte NAND est une combinaison de portes ET et NON. La porte NAND fournit des fonctions ET avec une sortie inversée. La figure indique le symbole logique et la table de vérité de la porte NAND à deux entrées ainsi qu'une mise en œuvre simple à l'aide d'interrupteur. La sortie d’une porte NAND est un « 0 » logique lorsque toutes ses entrées sont un « 1 » logique. Pour toutes les autres combinaisons d’entrées, la sortie est un « 1 » logique.	NAND gate is combination of AND and NOT gates. The NAND gate provides AND functions with inverted output. Figure indicates the logic symbol and truth table of two input NAND gate along with simple implementation using switches. The output of a NAND gate is a logic ‘0’ when all its inputs are a logic ‘1’. For all other input combinations, the output is a logic ‘1’.

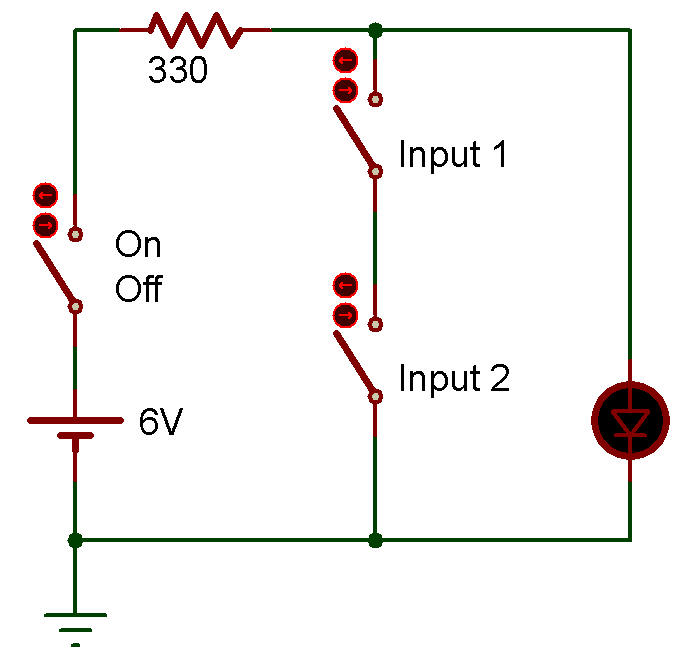

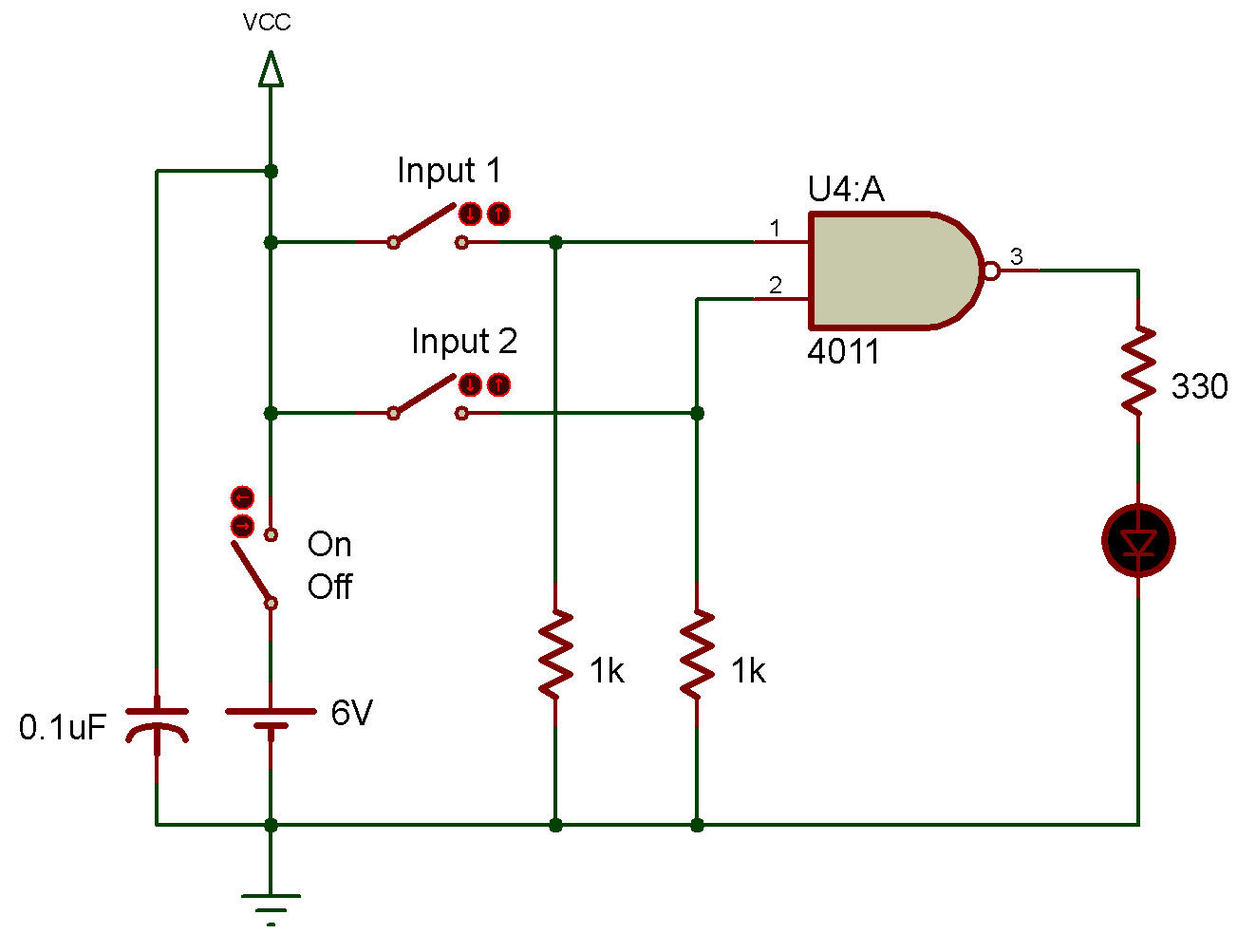

La porte NON-ET / NAND gate Interrupteur / Switches	La porte NON-ET / NAND gate Circuit Intégré / Integrated circuit IC 4011
La porte NON-ET / NAND gate Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)
La porte XOR / NAND XOR Input 1 Input 2 Output 3 0 0 0 0 1 1 1 0 1 1 1 0
La porte OU exclusif est essentiellement conçue pour exclure la condition de la porte OU standard afin de générer une véritable addition binaire. Une porte XOR est un circuit logique à deux entrées et une sortie. La figure 6 montre le symbole logique et la table de vérité d'une porte XOR à deux entrées, ainsi qu'une mise en œuvre simple à l'aide d'interrupteurs. La sortie d'une porte XOR est à l'état logique '1' lorsque les entrées sont différentes et à l'état logique '0' lorsque les entrées sont similaires.	Exclusive OR gate is basically designed to exclude the condition of standard OR gate so as to generate real binary addition. An XOR gate is a two inputs and one output logic circuit. Fig indicates the logic symbol and truth table of two input XOR gate along with simple implementation using switches. The output of an XOR gate is at logic ‘1’ when the inputs are dissimilar and at logic ‘0’ when the inputs are similar.

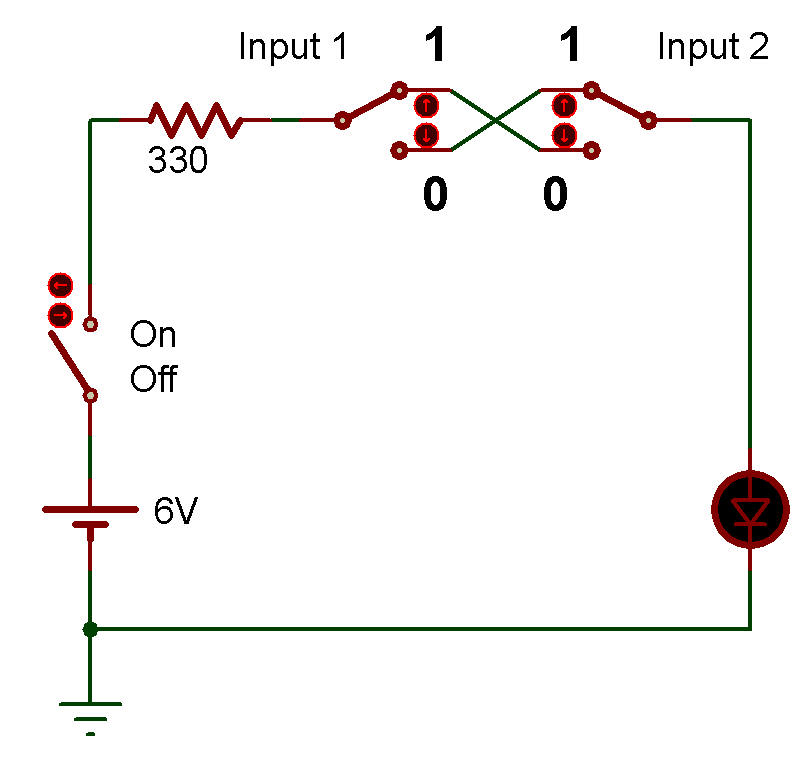

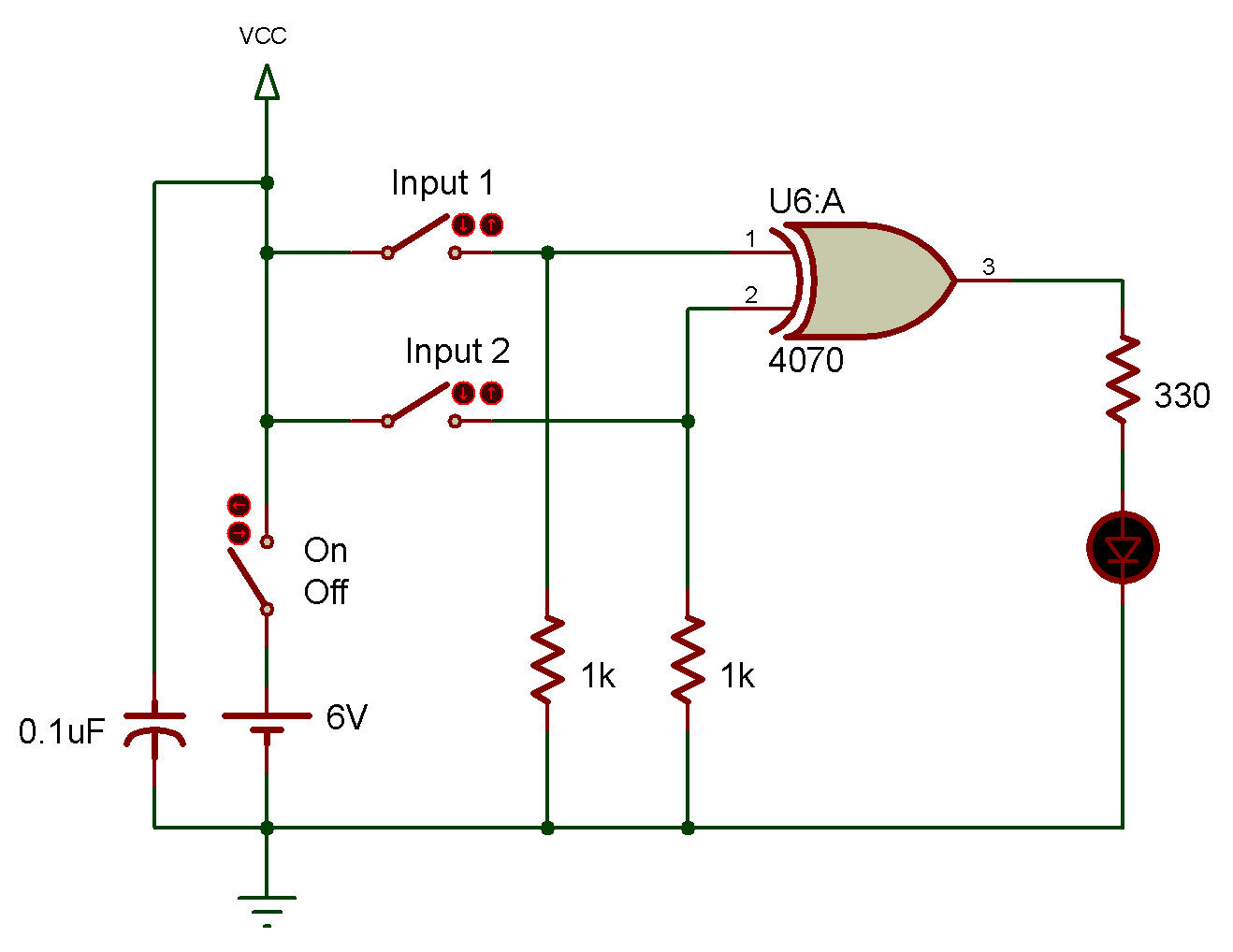

La porte XOR / XOR gate Interrupteur / Switches	La porte XOR / XOR gate Circuit Intégré / Integrated circuit IC 4070

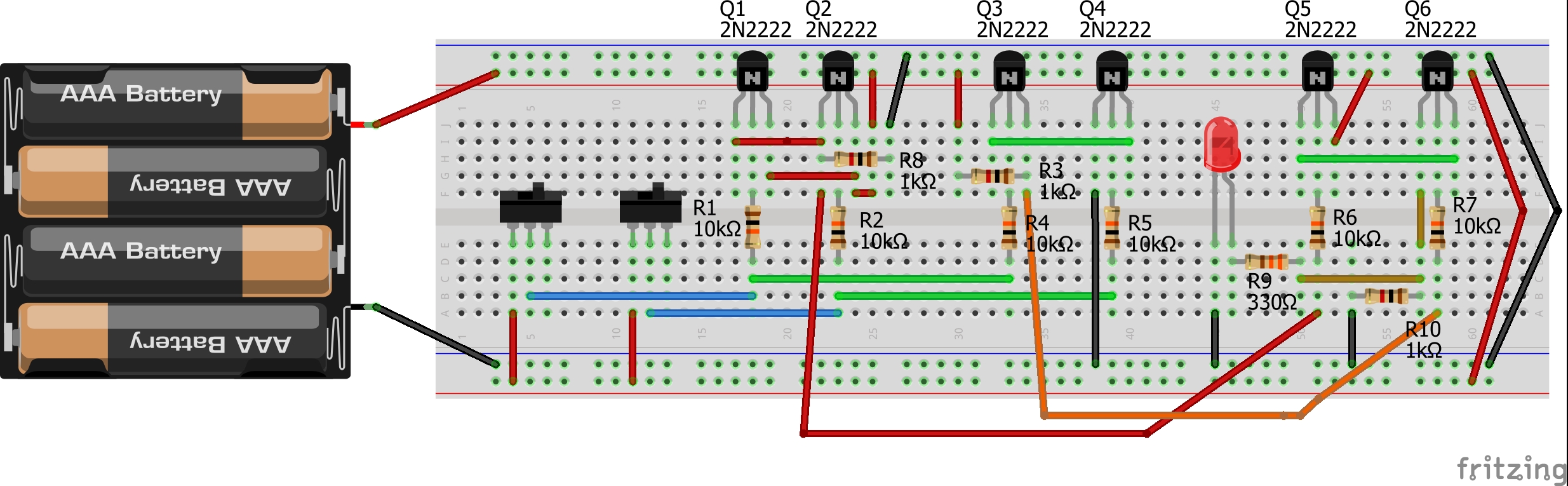

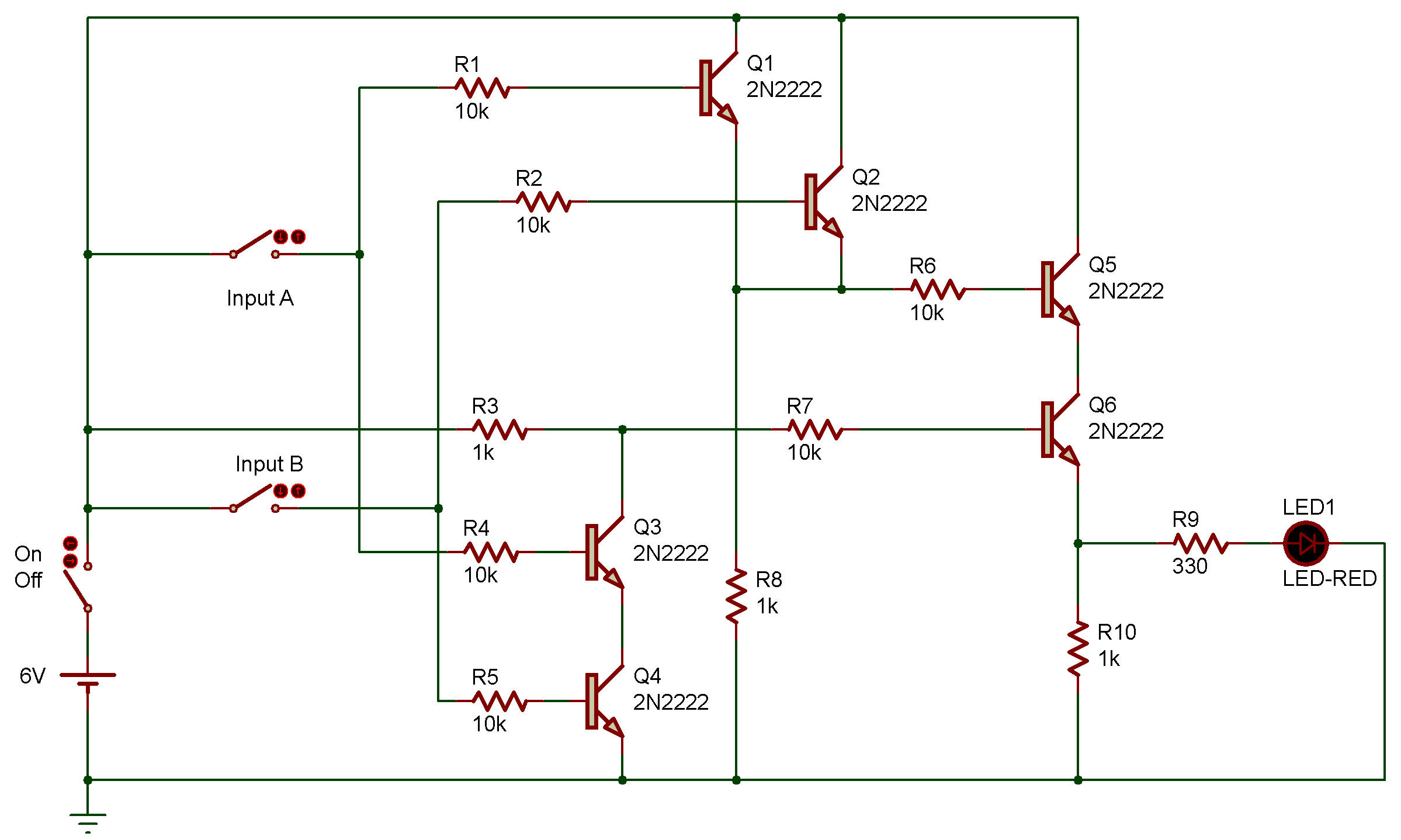

La porte XOR / XOR gate Logique Résistance-transistor (RTL) Resistor-Transistor Logic (RTL)

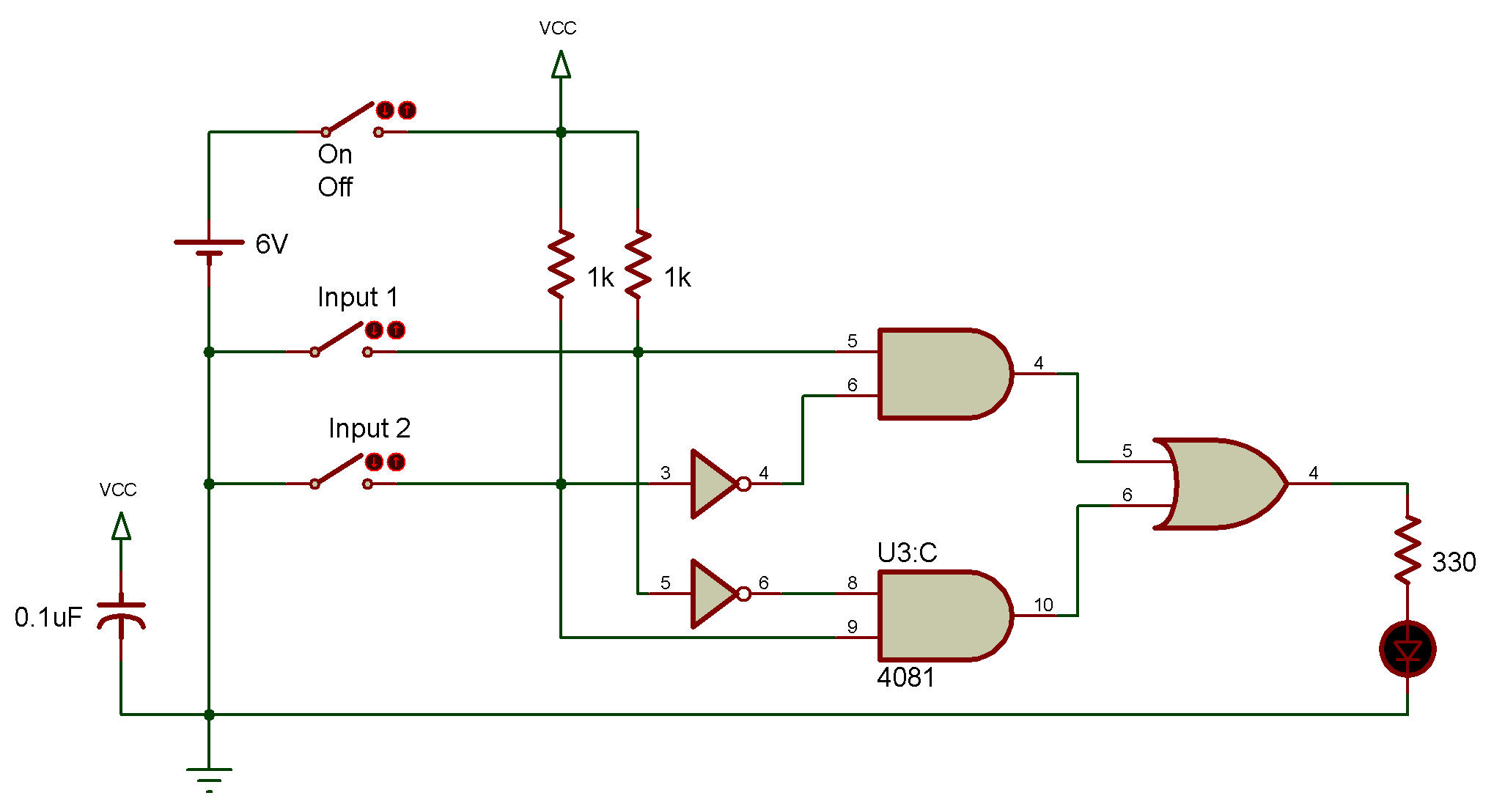

La porte XOR / XOR gate AOI AND-OR-INVERTER
La porte XNOR / XNOR gate
