Multiplicateur
Électronique
74HC00, 74HC02

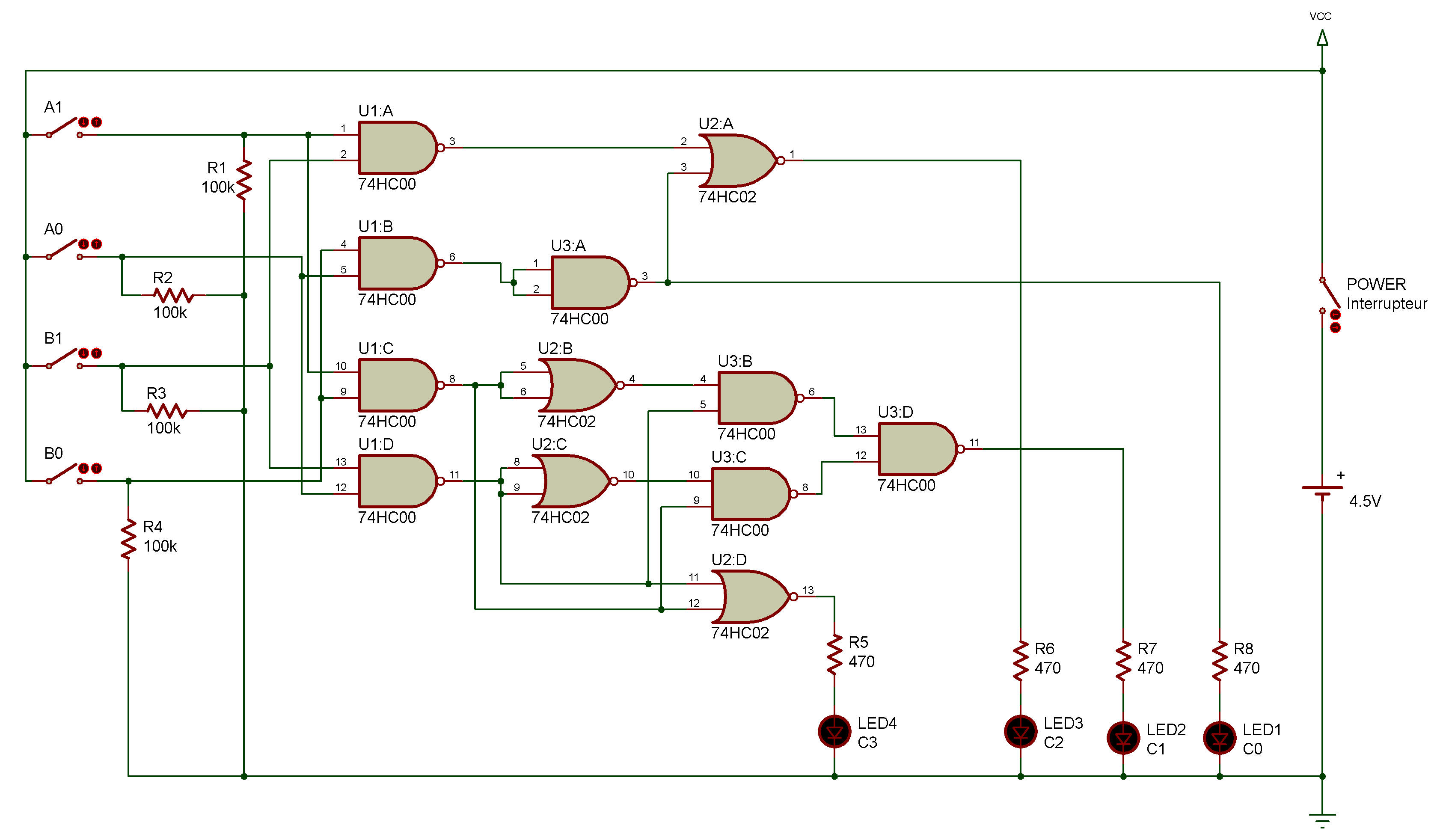

Voici un multiplicateur capable de multiplier deux nombres. Sur le diagramme schématique, vous constatez que les deux nombres multipliés par ce circuit sont produits par les manipulateurs: l'un par A1 et A0, l'autre par B1 et B0.

Chaque nombre est exprimé par deux bits et est donc compris entre 0 et 3. La Figure 1 illustre les combinaisons des chiffres d'entrée ainsi que le résultat de la multiplication. La sortie est exprimée par un nombre binaire à 4 chiffres produit par CO à C3 et affiché par les diodes LED 1 à 4.

Une fois le câblage terminé, mettez le circuit sous tension et voyez comment fonctionne ce multiplicateur. Rappelez-vous que le chiffre 1 apparaît quand l'un des manipulateurs est enfoncé, et le chiffre 0 quand l'un de ces manipulateurs est relâché.

Voici un exemple de multiplication:

quand vous appliquez 1 (a1= 0 et a0=1) à A et 3 (b1=1 et b0=1) à B seules les diodes LED 1 et 2 s'allument.

Contrôlez cette combinaison ouverture/fermeture sur la Figure 1 et vous verrez que 3 correspond à la bonne réponse.

Comprenez-vous le fonctionnement de ce circuit multiplicateur?

À présent, entrez a1 =0, a0 = 1, b1=1 et b0=0 et inscrivez la réponse dans la colonne vierge de la Figure 1.
