Multivibrateur Astable C-MOS
Électronique
74HC00

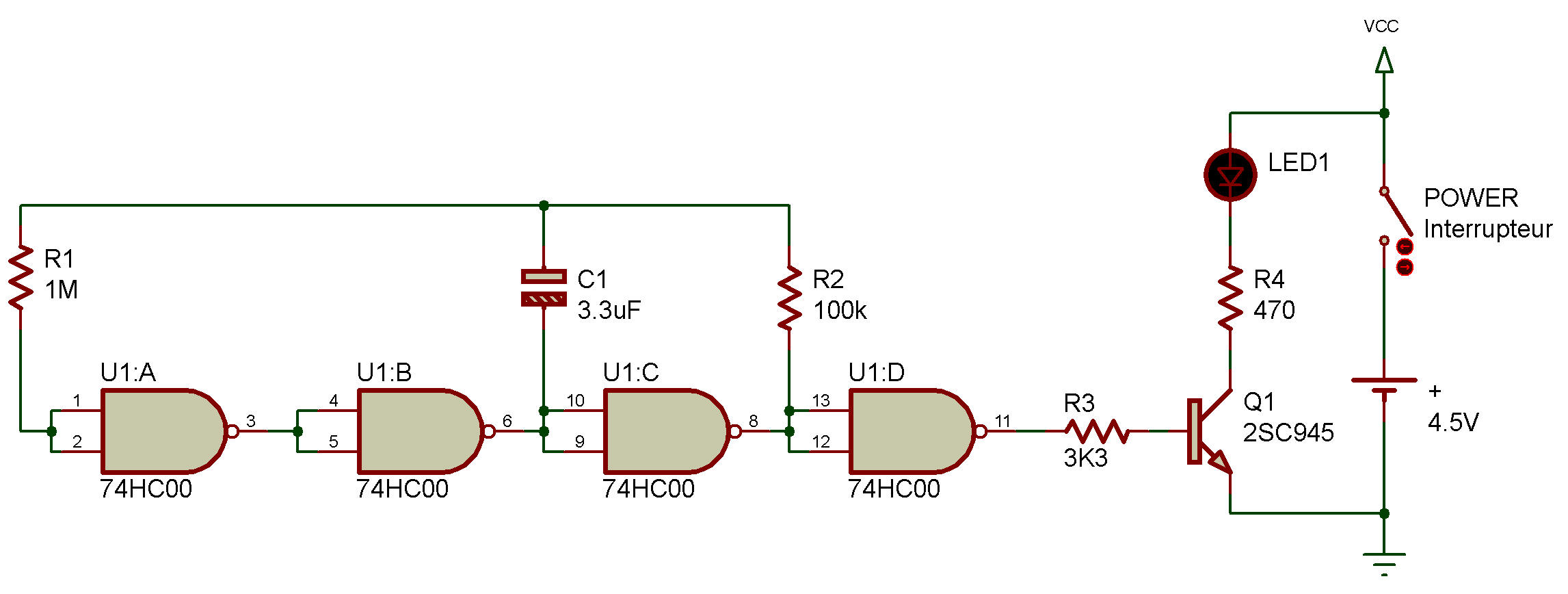

Même les circuits multivibrateurs peuvent être constitués de portes NON-ET. Ce montage est un exemple de multivibrateur astable - pouvez-vous deviner sa signification?

Essayez, puis réalisez ce montage afin de connaître la réponse. Une lois le câblage terminé mettez le circuit sous tension.

La diode LED 1 s'allume et s'éteint Le fonctionnement de ce circuit est identique à celui de nombreux autres multivibrateurs que nous avons déjà réalisés. L'adjectif "astable" signifie que la valeur varie constamment entre 0 et 1. Rappelez-vous, il s'agit de la caractéristique de la plupart des multivibrateurs réalisés jusqu'ici.

Vous ne devez en principe pas avoir de difficulté à imaginer le fonctionnement de ce circuit particulier... réalisé à l'aide d'un condensateur de 3,3 µf. Essayez de remplacer ce condensateur par d'autres condensateurs électrolytiques de valeurs différentes et voyez l'influence qu'ils exercent sur la diode LED 1 (en veillant à respecter les polarités).

Si vous souhaitez voir la sortie de ce circuit d'une autre façon, cela est possible. Savez-vous comment?

Vous comprenez à présent pourquoi les Cl porte NON-ET sont extrêmement populaires. Le quadruple Cl NON-ET à deux entrées est le composant électronique le plus utilisé au monde, principalement parce qu'il est extrêmement polyvalent. (Vous pouvez certainement imaginer de nombreuses applications pour ce Cl, n'est-ce-pas?)
