Octal conteur avec Affichage
Électronique
74HC00, 74HC191, 74HC4511

Voici un autre compteur octal dont les sorties (Q0 à Q2) illuminent les diodes LED tout en apparaissant sous forme de nombre décimal sur l'affichage.

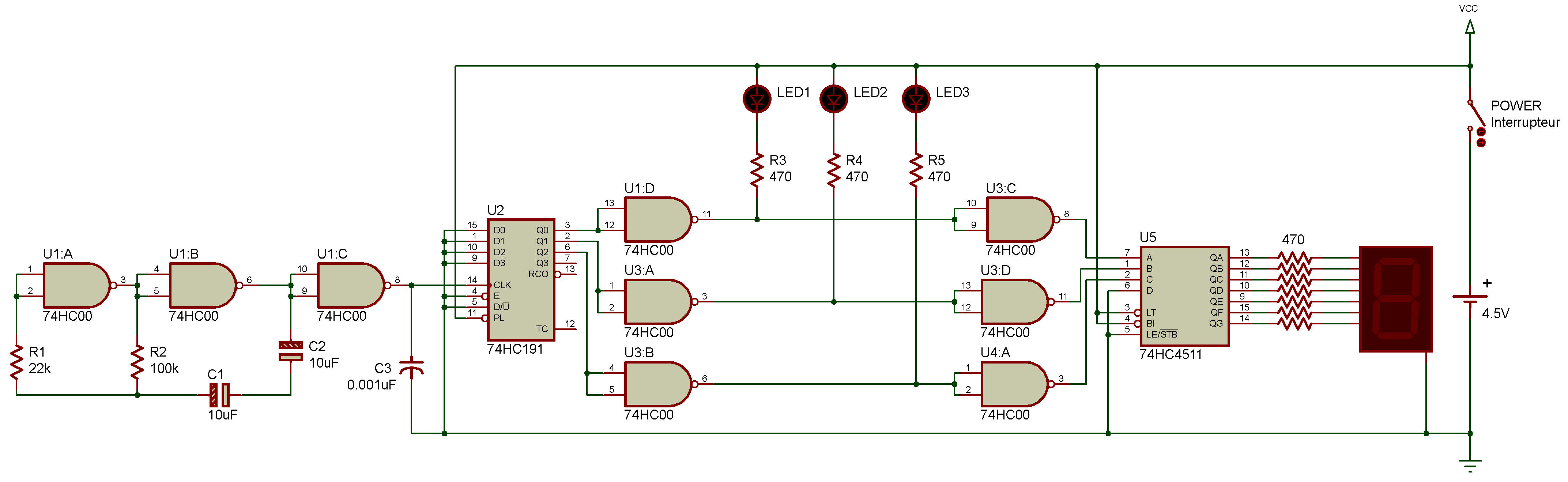

Comme vous le voyez sur le diagramme schématique de ce montage, le multivibrateur astable constitué de deux portes NON-ET produit les impulsions d'horloge à compter.

Les sorties du compteur, Q0 à Q2, sont déchiffrées par le Cl décodeur avant d'apparaître sur l'affichage.

Une fois le câblage terminé, mettez le circuit sous tension.

Vous remarquez que l'affichage fait apparaître tes chiffres en commençant par 1, suivi de 2, 3, etc. jusqu'à 7.

Ensuite, il revient à 0 et répète indéfiniment ce comptage.
