Porte ET TTL à trois entrées
Électronique / Electronic

Nous avons travaillé avec des circuits numériques à deux entrées seulement, mais il en existe ayant plusieurs entrées. La porte ET TTL de ce montage a trois entrées.

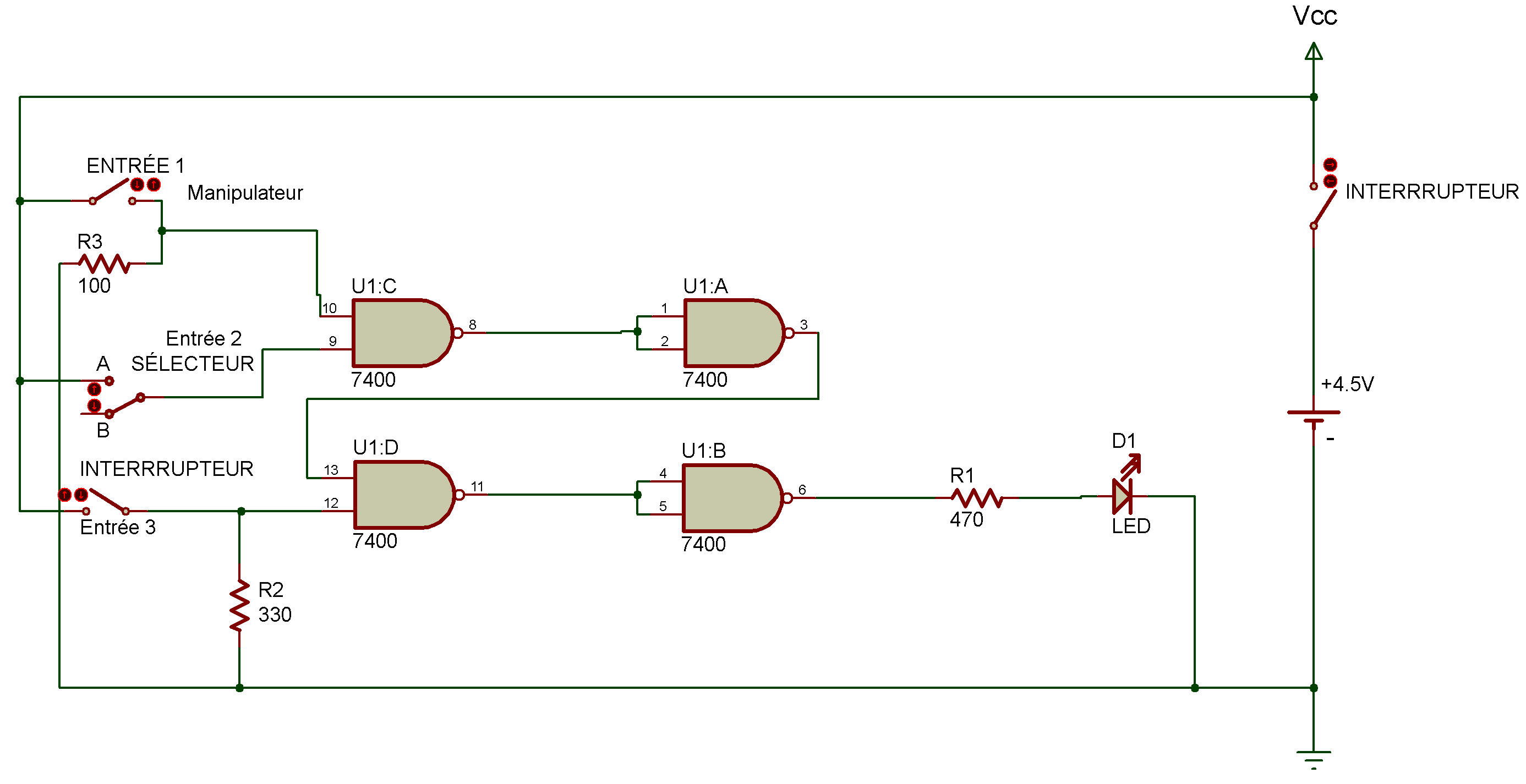

À l'aide du schéma, essayez de trouver comment trois entrées peuvent produire une sortie 1. Vous pouvez remarquer que, cette fois-ci, nous abordons les choses différemment:

Vous connaissez maintenant le fonctionnement des portes ET, nous n'en parlerons donc pas en détail.

Jetez un coup d'oeil au schéma et essayez de trouver la disposition des deux interrupteurs et du manipulateur pour obtenir une sortie à l'état 1.

Essayez et nous verrons si vous avez raison. Le circuit fonctionne ainsi:

Le manipulateur et le sélecteur sont raccordés à une porte NON-ET. Quand ils sont tous deux à l'état 1, les sorties NON-ET sont à 0. Cet état 0 constitue l'entrée d'une porte NON-ET dont la sortie passe à l'état 1.

Cette sortie à l'état 1 va ensuite à une autre porte NON-ET (comme le montre le schéma). Elle constitue une entrée de cette porte, l'autre entrée vient de l'interrupteur de l'entrée 3.

Quand ces deux entrées sont à l'état 1, la sortie de la porte NON-ET passe à 0. Cette sortie sert aux deux entrées de la deuxième porte NON-ET dont la sortie passe à 1 pour allumer la diode LED. Rien de très compliqué, n'est-ce pas? Eh bien, même les ordinateurs les plus compliqués utilisent les mêmes principes de base appliqués avec les circuits numériques de ce montage.
