Conteur Présettable
Électronique

74HC00, 74HC191

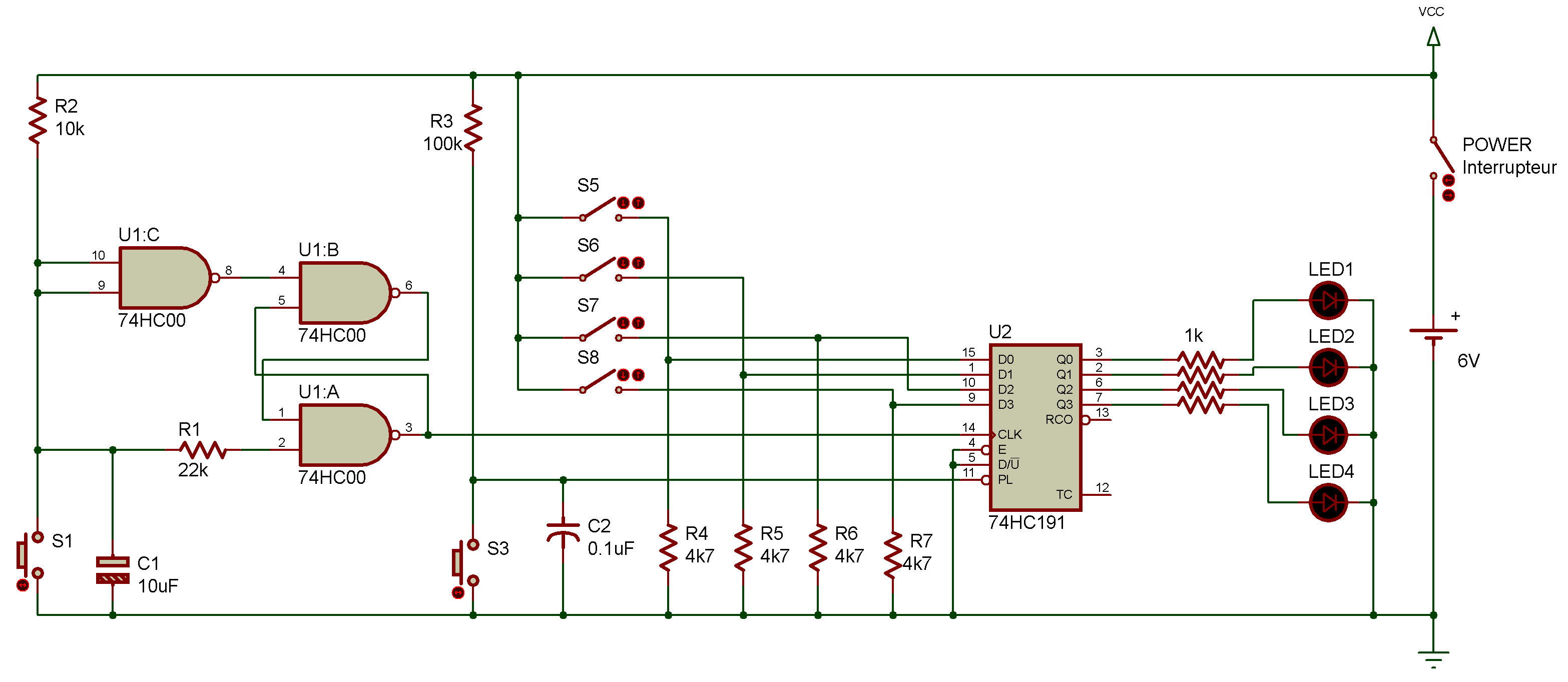

Nous allons réaliser un compteur capable de compter à partir de n'importe quel nombre préaffiché à l'aide d'un Cl compteur possédant une fonction de préaffichage.

La sortie de ce compteur est affichée à l'aide de 4 diodes LED. La Figure 1 indique le nombre décimal qui correspond à chaque sortie affichée sous forme binaire.

Une fois le câblage terminé, mettez le circuit sous tension. À ce moment, le compteur est préaffiché sur 0.

Quand vous enfoncez S1 pou renvoyer des impulsions, il commence à compter dans l'ordre 1,2,3, 4, etc. Commencez donc le comptage er réglant le compteur sur 0 (toutes les diodes LED éteintes).

Essayez à présent de préafficher le compteur. Utilisez les manipulateurs S5 à S8 pour préafficher le nombre en binaire (voir Tableau) en appuyant sur le(s) manipulateur(s) qui correspond(ent) à 0.

Pour préafficher le chiffre 6, par exemple, appuyez sur S5 et S8, puis appuyez sur S3. L'affichage LED fait apparaître le chiffre 6, comme illustré à l'exemple 3. Une fois le chiffre 6 préaffiché, enfoncez S1 pour envoyer les impulsions. Le compteur commence à compter à partir de 7, suivi de 8,9, 10, etc.

Préaffichez un autre chiffre et voyez comment fonctionne le compteur. Vous avez probablement remarqué une différence dans ce montage.
