Tampon C-MOS
Électronique

74HC00

Ne vous êtes-vous jamais demandé ce qu'il se passe lorsque vous additionnez des circuits numériques entre eux en utilisant la sortie de l'un comme entrée de l'autre?

Vous pourrez vous en rendre compte par vous-même en construisant ce montage.

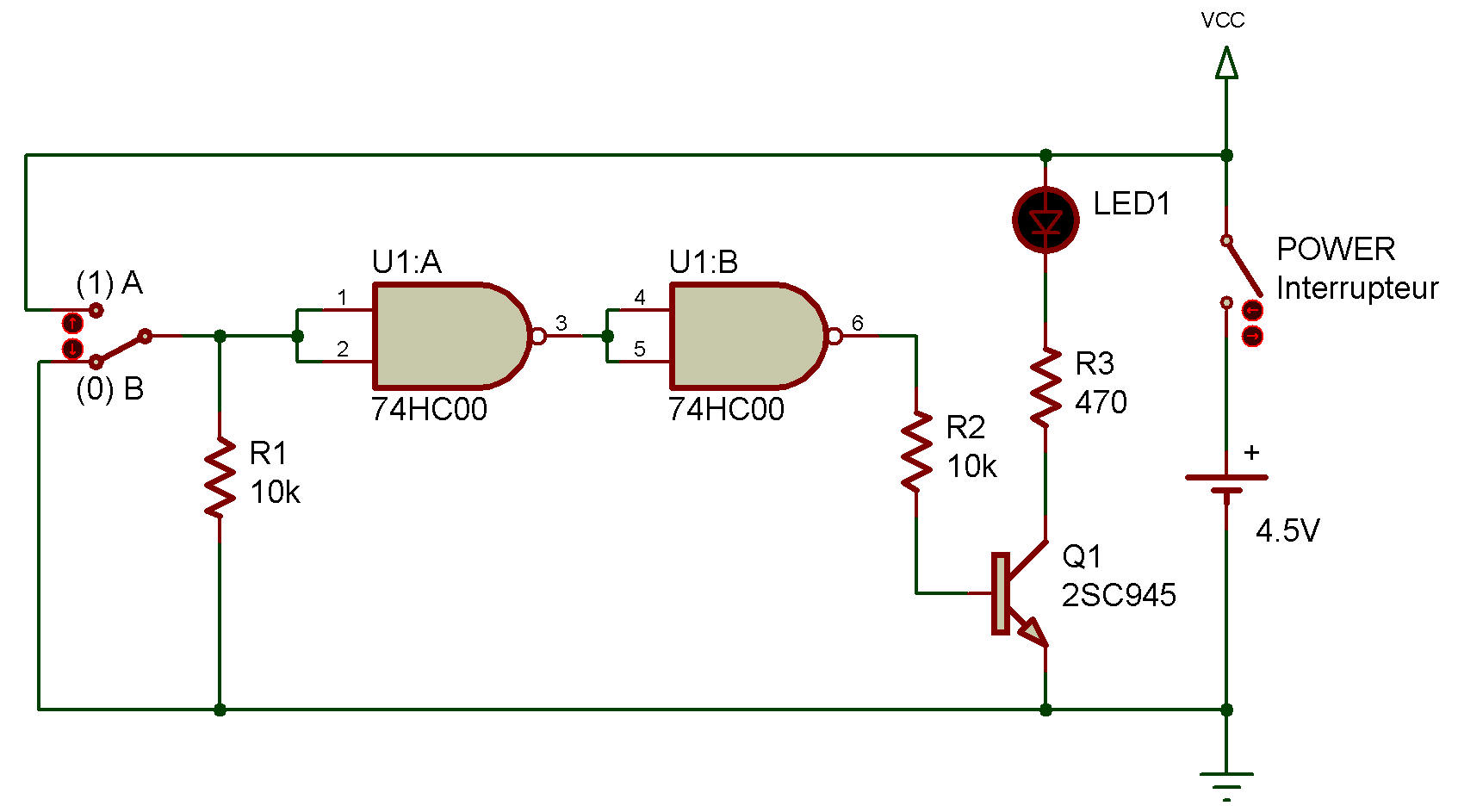

Comme vous le voyez sur le diagramme schématique, nous utilisons la sortie d'une porte NON-ET comme entrée d'une autre porte: nous "divisons" la sortie de la première porte NON-ET et nous l'utilisons pour les entrées de la seconde porte,(De cette façon, les deux entrées de la seconde porte NON-ET sont identiques.)

Sur base de vos connaissances relatives aux portes NON-ET, que se passera-t-il si l'entrée de la première porte NON-ET possède la valeur 1 ? Si elle prend la valeur 0?

Essayez de deviner la réponse avant de construire ce montage. Une fois le câblage terminé, placez le sélecteur sur la position abaissée- Que fait la diode LED1 ?

A présent, placez le sélecteur sur ta position levée. La diode LED 1 doit en principe s'allumer Comme vous l'avez probablement deviné, l'entrée prend la valeur 1 quand le sélecteur se trouve sur la position levée, et la valeur 0 quand il se trouve en position abaissée.

En réalité, quand l'entrée de la première porte NON-ET possède la valeur 1, sa sortie prend la valeur 0. L'entrée 0 de la seconde porte permet à sa sortie de prendre la valeur 1 et d'éclairer ainsi la diode LED. Les circuits Intermédiaires sont parfois utilisés pour isoler simplement deux parties d'un dispositif.

Ce type de circuit remplit parfaitement ce rôle. II serait aussi intéressant de connaitre la grandeur des circuits RTL et DTL avec lesquels vous avez joué dans les montages précédents. Croyez-le ou non, quatre circuits de ce type ont été réduits pour tenir dans ce minuscule Cl !

En réalité, même des ordinateurs (qui sont un type particulier de CI) peuvent être miniaturisés. Ils portent alors le nom de microprocesseur Le processus qui permet d'intégrer plusieurs circuits à l'intérieur d'un seul Cl est appelé intégration à grande échelle. Ce terme est très utilisé pour décrire les CI.
