Tampons Bidirectionnel
Électronique
74HC00, 74HC02

Les lignes bus jouent un rôle important dans l'échange de signaux entre les nombreux éléments et les circuits qui constituent un micro-ordinateur.

Dans ce montage, vous allez réaliser un circuit intermédiaire bidirectionnel utilisé comme bus ordinaire à la fois pour les données d'entrée et de sortie.

Les micro-ordinateurs utilisent généralement des lignes bus à 8,16 ou 32 bits. Ici, nous utiliserons un bus à 1 bit.

Qu'est ce qu'un bus?

Vous prenez le bus pour vous déplacer. Dans les ordinateurs, les signaux de données et de contrôle prennent un bus pour se déplacer jusqu'à leur lieu de travail.

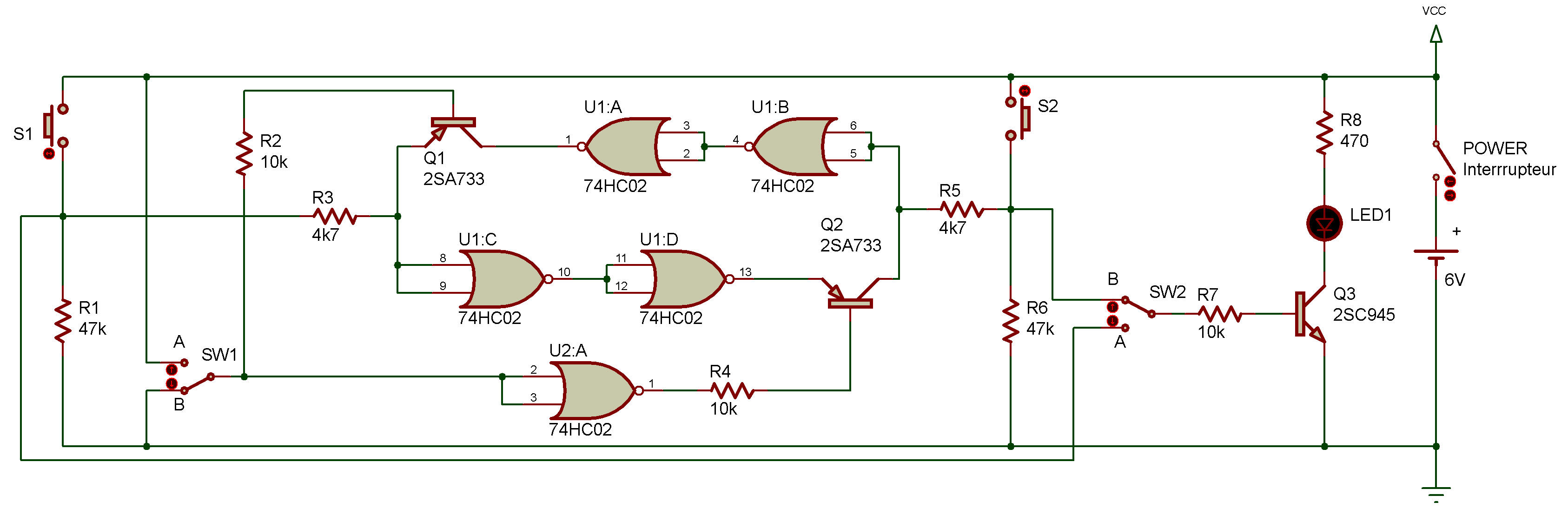

Une fois le câblage terminé, mettez le circuit sous tension, puis placez le sélecteur SW1 sur la position levée et enfoncez S1.

Ensuite, placez le sélecteur SW2 sur la position B. La diode LED 7 s'allume pour signaler que les données du signal circulent de A vers B.

A présent, placez le sélecteur SW1 sur la position abaissée, enfoncez S2 et placez le sélecteur SW2 sur la position A, La diode LED 7 s'allume à nouveau pour signaler que les données du signal circulent de B vers A.

C'est ainsi que fonctionne Se circuit intermédiaire bidirectionnel à 1 bit.
