VCO avec portes NON-OU
Électronique

74HC02

Nous allons à présent réaliser un générateur de tonalités dont la hauteur du son varie au fur et à mesure que vous tournez la commande.

Les générateurs de tonalités de ce type sont utilisés comme source de son dans les synthétiseurs de musique et les orgues électroniques.

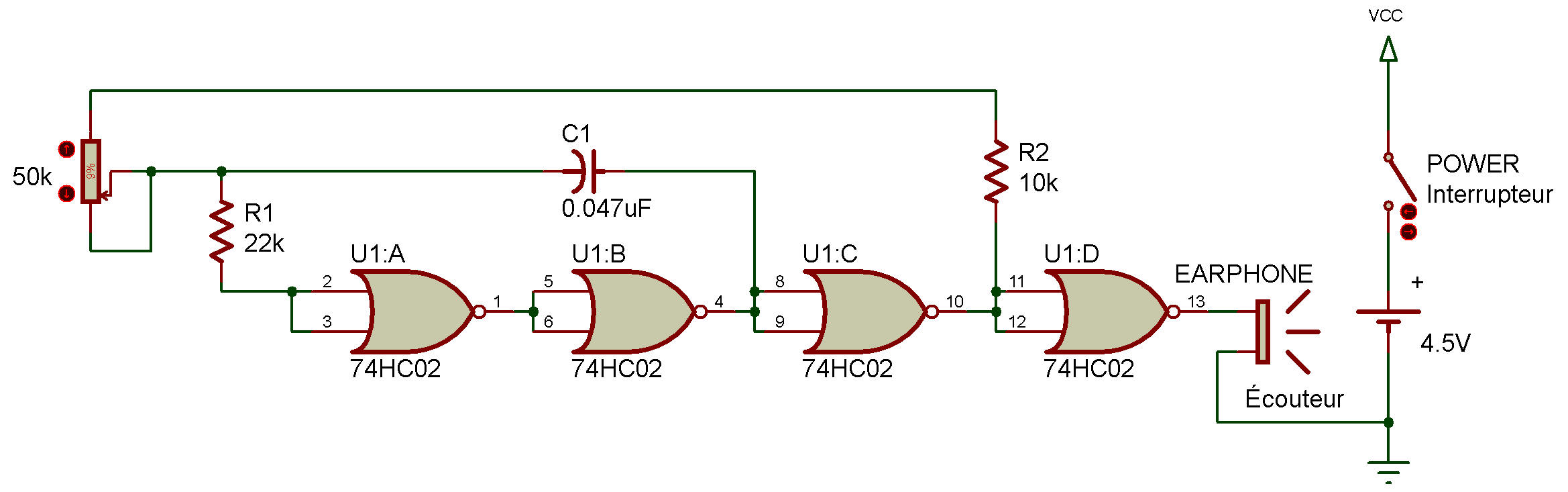

Ce générateur de tonalités utilise un oscillateur commandé en tension par portes NON-OU. La première porte NON-OU produit une impulsion triangulaire à l'aide de R1 et de C1. Cette impulsion triangulaire est commandée par la tension qui fait varier la hauteur de la tonalité.

Le circuit constitué de deux portes NON-OU est un circuit déclencheur de Schmitt. Voyons à présent comment fonctionne cet oscillateur commandé en tension.

Tout d'abord, mettez le circuit sous tension, insérez l'écouteur dans votre oreille et tournez la commande. Vous constatez que la tonalité diminue lorsque vous tournez la commande vers la droite et qu'elle augmente lorsque vous tournez la commande vers la gauche.
