Verrouillage C-MOS
Électronique
74HC00, 74HC76

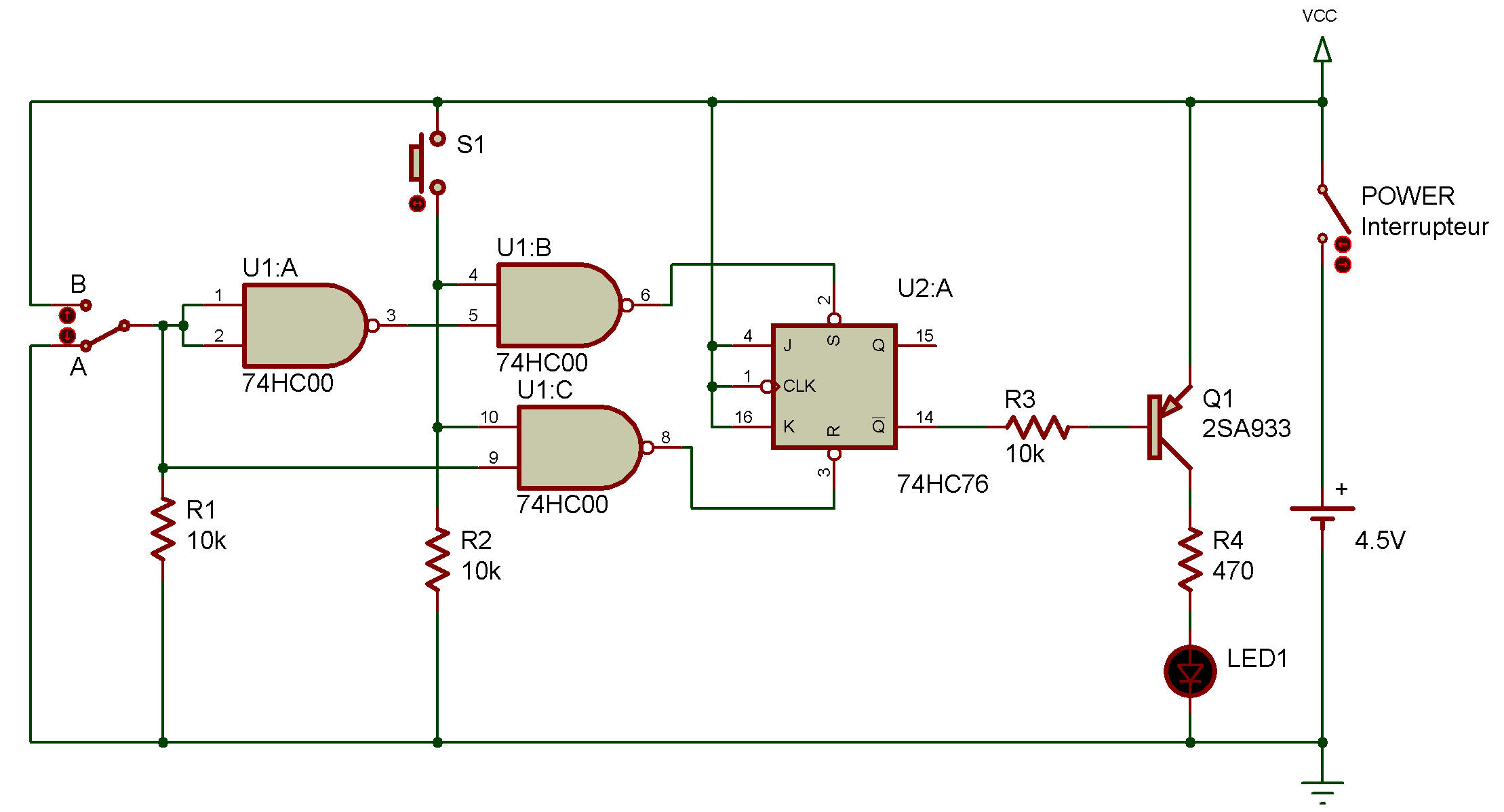

Il s'agit encore une fois d'un circuit dont le nom vous renseigne sur son fonctionnement, essayez donc de le deviner avant de réaliser ce montage.

Pendant te câblage de ce montage, placez le sélecteur sur la position levée. Ensuite, enfoncez S1. La diode LED1 s'allume. A présent, placez le sélecteur sur la position abaissée. Que fait la diode LED1?

Tout en maintenant le sélecteur sur la position abaissée, enfoncez à nouveau S1 .Vous constatez que la diode LED1 s'éteint Placez le sélecteur sur la position levée, puis ramenez-le en position abaissée. La diode LED 1 change-t-elle?

Vous comprenez facilement l'origine du nom du circuit de verrouillage. En effet, celui-ci peut se "verrouiller" dans certaines conditions et conserver la même sortie, quelle que soit la modification de l'entrée. Les circuits de verrouillage peuvent être utilisés pour commander le fonctionnement de certains appareils électroniques puisqu'ils maintiennent une sortie déterminée jusqu'à ce qu'elle soit modifiée par l'envoi d'un signal.

Il n'est pas nécessaire d'envoyer en permanence un signal d'entrée au circuit de verrouillage. Ce dernier peut-être activé par un simple effleurement, comme vous venez de le voir dans ce montage.
