Vibreur compteur
Électronique

74HC00, 74HC02, 74HC191

Que diriez-vous de réaliser un vibreur qui retentit uniquement lorsque vous appuyez 10 fois sur le manipulateur, et non 8 ou 12 fois.

Comme vous allez le voir dans ce montage, vous devez enfoncer exactement 10 fois le manipulateur pour que ce vibreur retentisse. Ce vibreur compte le nombre d'impulsions à l'aide du CI compteur.

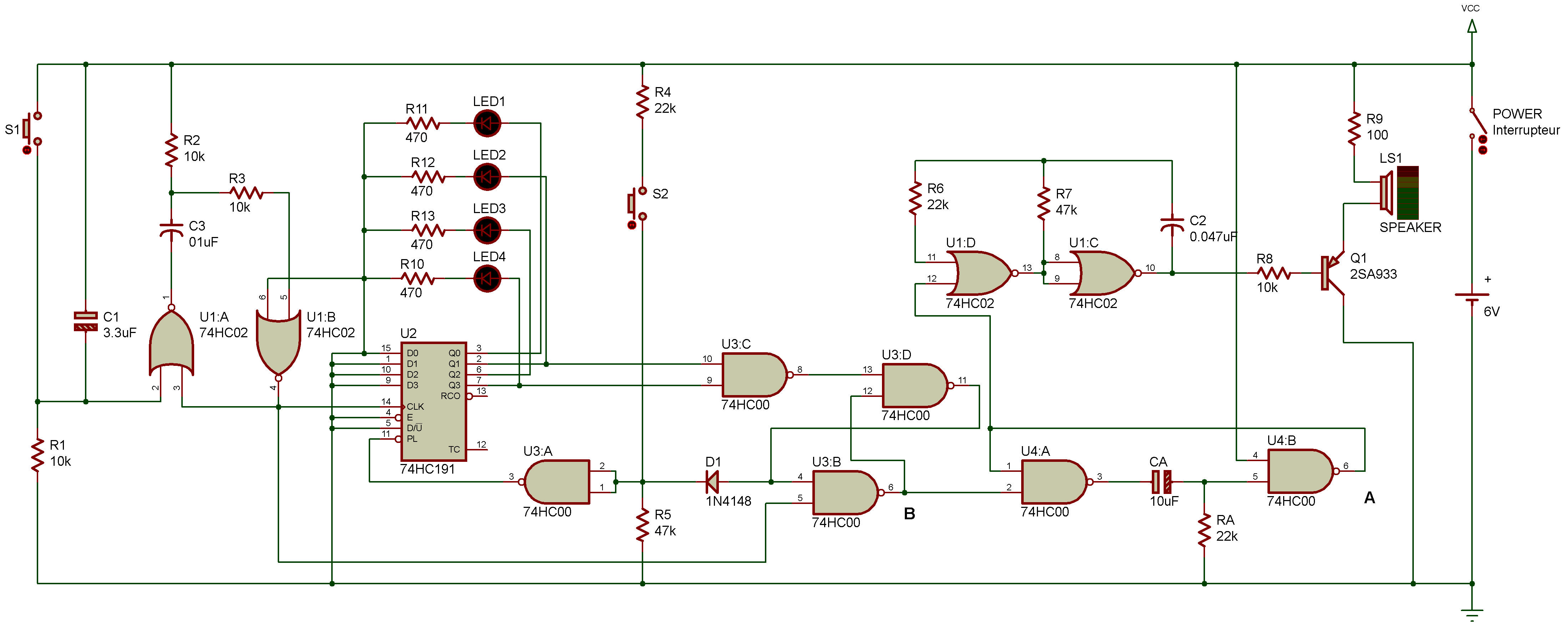

Sur le diagramme schématique, vous voyez que les impulsions sont produites par S1 et U1"a". Le CI 2 est un compteur qui produit une sortie "b" après réception de 10 impulsions d'entrée. S2 fait office de bouton de réinitialisation qui permet de remettre le compteur à zéro.

"C'est un circuit qui permet au vibreur de retentir pendant une durée déterminée dès que la sortie est produite, "d" est un oscillateur qui produit le son du vibreur. Son signal de sortie amplifié par Q2 active le haut-parleur.

Voyons à présent comment fonctionne ce montage.

Mettez le circuit sous tension et enfoncez S2 pour remettre le compteur à zéro. Vous pouvez à présent contrôler les performances du vibreur.

Enfoncez 10 fois S1. Entendez-vous le son du vibreur dans le haut-parleur?

N'oubliez pas d'appuyer d'abord sur S2 si vous désirez utiliser à nouveau ce montage.
