Fabriquer une bobine de 7,5 cm de diamètre
160 uH
Prend de 50 pieds de fils awg 22

J'ai choisi une boîte de vitamines ou d’oméga 3 qui avait exactement la dimension requise.

Percez quatre trous dans la boîte à comprimés, comme sur la fig. ci-dessous. Ces trous permettront de fixer les extrémités de la bobine.



Prenez ensuite le fil électrique rigide de 0,6 mm de diamètre. Si vous choisissez un fil aimanté, dont l'isolant est fin, les spires de la bobine seront plus rapprochées et la bobine un peu plus efficace. Mais un fil ordinaire avec un isolant en vinyle fera aussi l'affaire et sera plus facile à manipuler.

Commencez par retirer les 15 premiers centimètres de l'isolant à l'extrémité du fil.

Conservez environ 1,20 m de fil isolé et coupez l'isolant à cet emplacement avec les pinces à dénuder, en veillant à ne pas couper le fil lui-même. Retirez l'isolant avec les ongles, en laissant 1,25 cm environ de fil nu, comme sur la figure.

Puis pliez-le au centre et formez une boucle.

Vous venez de créer une prise intermédiaire, à savoir un point où vous pourrez utiliser une partie de la bobine après l'avoir enroulée.

Vous aurez besoin de 11 autres prises intermédiaires, toutes espacées de 1,2 cm environ.

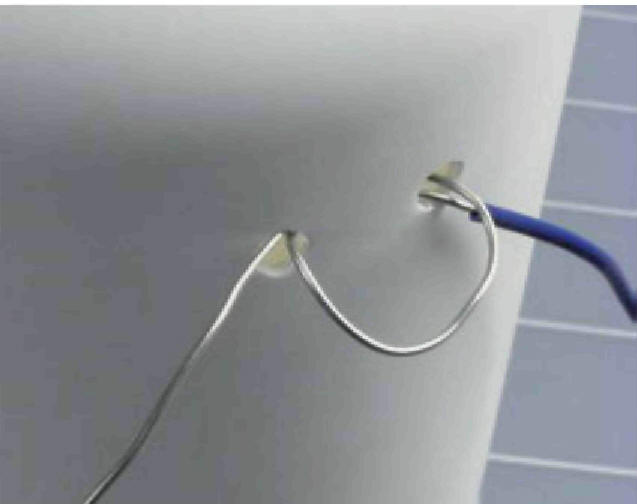

Une fois les 12 prises intermédiaires créées (57 tours environs), coupez le fil et mettez à nu 15 cm de cette extrémité. Pliez alors l'extrémité en forme de U sur 1,25 cm de diamètre environ, de façon à l'introduire par les deux trous percés en haut ou en bas de la boîte. Faites passer le fil, puis formez une boucle pour créer un point d'ancrage sécurisé.

Enroulez ensuite le reste du fil autour de la boîte, en le tirant fermement de façon à ce que les enroulements demeurent proches les uns des autres. Quand vous êtes parvenu à l'extrémité du fil, introduisez-le à travers les deux autres trous pour le fixer comme sur la figure.

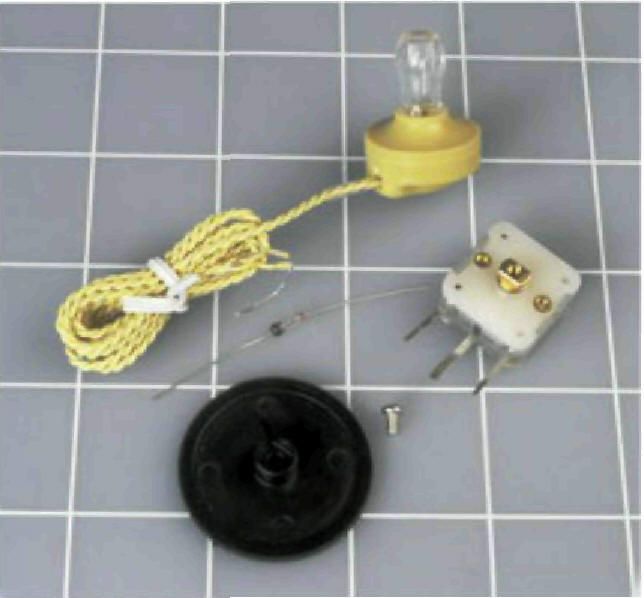

Radio à cristal
avec une diode au germanium 1N34 ou 1N60

Note : La prise vers la terre se fait en connectant un fils sur un tuyau d’eau froide. Les tuyaux sont assez profond dans la terre et connectés au grounds du système électrique.
