Engrenages - Exercices
1. Un pignon ou petit engrenage portant 14 dents est engagé sur un engrenage de grand diamètre portant 42 dents. Dites si
(a) le grand engrenage tournera plus vite ou moins vite que le petit;
(b) quel est l'avantage mécanique ainsi obtenu;
(c) quelle sera |a vitesse de rotation du grand engrenage si le petit tourne ; à raison de 320 tpm.
Vous voulez vous servir d'un engrenage de 20 dents comme roue menante tournant dans le sens des aiguilles d'une montre. Pour qu'une roue menée de 50 dents tourne aussi dans le sens des aiguilles d'une montre comment allez-vous vous y prendre ? Il y a deux manières de résoudre ce problème. Quelles sont-elles ?

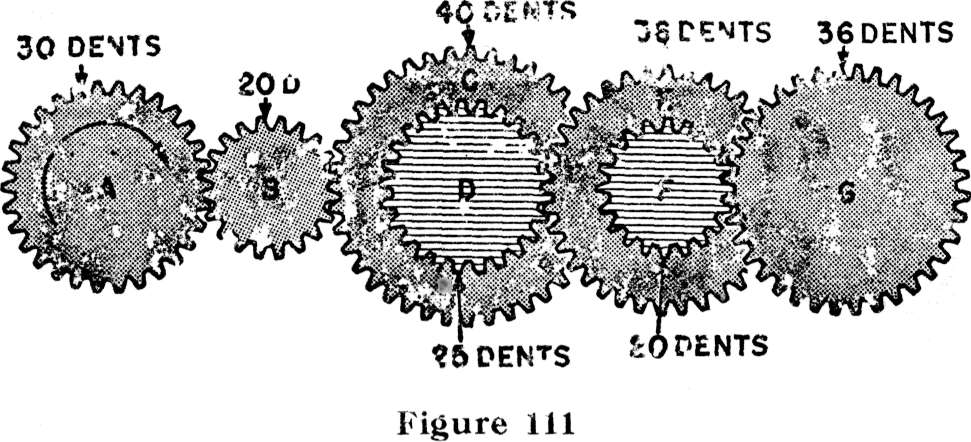

3. Examinez le train d'engrenages que fait voir notre fig. 111. En admettant que la première roue de gauche soit la roue menante et qu'elle tourne dans le sens indiqué par la flèche,
(a) dans quel sens tournera l'engrenage "G"— dans le sens des aiguille d'une montre, ou dans le sens opposé ?
(b) Si la roue menante "A" tourne à raison de 300 tpm à quelle vitesse la roue "G" tournera-t-elle ?
(c) Quel est l'avantage mécanique que procure ce train d'engrenages ?
(d) Dans quel sens tournera l'engrenage "C" ?

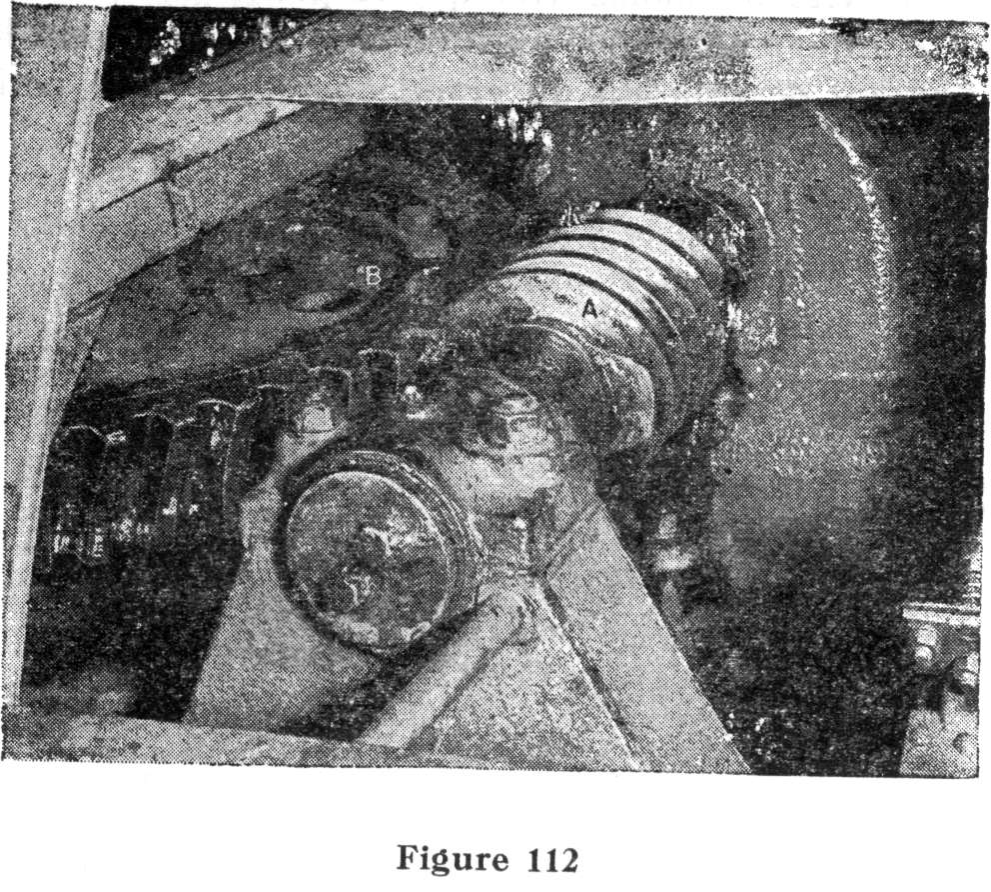

4. Examinez la fig. 112. (a) Comment s'appellent les engrenages ainsi disposés? (6) En admettant que la vis sans fin "A" soit la roue menante et tourne à raison de 1,200 tpm, à quelle vitesse tournera la roue "B" si celle-ci compte 60 dents ?
