Filetages

I- Filetages

1. Filetage métrique ISO à filet triangulaire

Ce filetage est le plus utilisé en visserie-boulonnerie. Son profil est défini à partir d'un triangle équilatéral. Dimensions de base : NF ISO 724.

1. Filetage métrique ISO à filet triangulaire.

Recommandations : pour un diamètre donné, choisir de préférence le pas gros correspondant ou, à défaut, le plus fort pas fin ; plus le pas est fin, plus les tolérances sont réduites, plus la fabrication est onéreuse. Pas gros ou fin n'implique aucune notion de qualité. Les pas fins sont recommandés dans le cas de filetage sur tube mince, d'écrou de faible hauteur, de chocs, de vibrations et lorsque les constructions sont coûteuses.

Exemple de désignation :

M 20 - 5g 6g (pour vis M 20 à pas gros)

M 20 x 1,5 - 4H 5H (pour taraudage M 20 à pas fin de 1,5)

La lettre M (symbolise le filetage ISO) est suivie par les valeurs du diamètre nominal d en mm, du pas en mm (facultatif pour un pas gros) et de la classe de tolérance du filetage. Le pas et d sont séparés par le signe x ; le pas (ou d) et la tolérance par un tiret.

2. Profils spéciaux

Plus coûteux que le profil triangulaire ISO, ils répondent à des usages particuliers.

a) Filet gaz ou filetage pas du gaz

II est utilisé dans les installations utilisant des fluides. Deux cas peuvent se présenter :

- Assemblages sans étanchéité : vis et écrou ont un profil cylindrique. NF EN ISO 228-1.

- Assemblages étanches : vis à profil conique et écrou à profil cylindrique ; l'étanchéité dans le filet est assurée par le serrage métal sur métal et, au besoin, par interposition d'une pâte à joint insensible à la nature du gaz. Norme NF EN 10226-1.

Désignation des filetages étanches :

filetage de tuyauterie EN 10226 ; lettre R si filetage extérieur conique ou Rp si filetage intérieur cylindrique ; dénomination ; LH si filet à gauche.

Exemples :

filetage extérieur conique (vis) : filetage de tuyauterie EN 10226 R 1½.

Filetage intérieur cylindrique (écrou) : filetage de tuyauterie EN 10226 Rp 1½.

Désignation des filetages non étanches :

filetage de tuyauterie ISO 228-, lettre G, dénomination, classe de tolérance (A ou B pour les vis uniquement, A est la plus précise).

Exemples :

filetage extérieur (vis) : filetage de tuyauterie ISO 228-G 2½-A.

filetage intérieur (écrou) : filetage de tuyauterie ISO 228-G 2½.

2. Profil gaz cylindrique. NF EN ISO 228-1.	3. Profil gaz conique. NF EN 10226-1.

4. Vis à profil conique pour filetages étanches.

b) Filet trapézoïdal II permet de réaliser des vis de manoeuvre ou de transmission d'efforts et accepte mieux les traitements thermiques que le filet triangulaire. Il existe une variante à hauteur de filet réduite. Les vis à un filet sont généralement irréversibles. Dimensions NF ISO 2904.

5. Profil trapézoïdal.	Tolérances NF ISO 2903. Dimensions NF ISO 2904.

Exemples de désignation (NF ISO 2901) :

Tr 24 x 5 - 7e (vis à 1 filet d = 24r qualité moyenne) ;

Tr 24 x 5 LH (idem avec pas à gauche)

Tr 24 x 15 (P5) - 7e (vis à 3 filets Ph = 15 et p = 5, qualité moyenne)

c) Profil rond

C'est le plus résistant aux chocs. Il peut supporter des efforts importants et sa forme arrondie limite le phénomène de concentrations de contraintes.

Les diamètres nominaux (de 12 à 110 mm) sont les mêmes que ceux du filet triangulaire ISO. Le pas est un nombre entier (préférer les pas de 2 - 3 - 4 et 6 mm).

Exemple de désignation :

Rd 36 x 4, à gauche, 3 filets (pour vis d = 36, pas de 4 mm, 3 filets à gauche).

6. Profil rond.

3. Filetage à droite- Filetage à gauche - Vis à un ou plusieurs filets

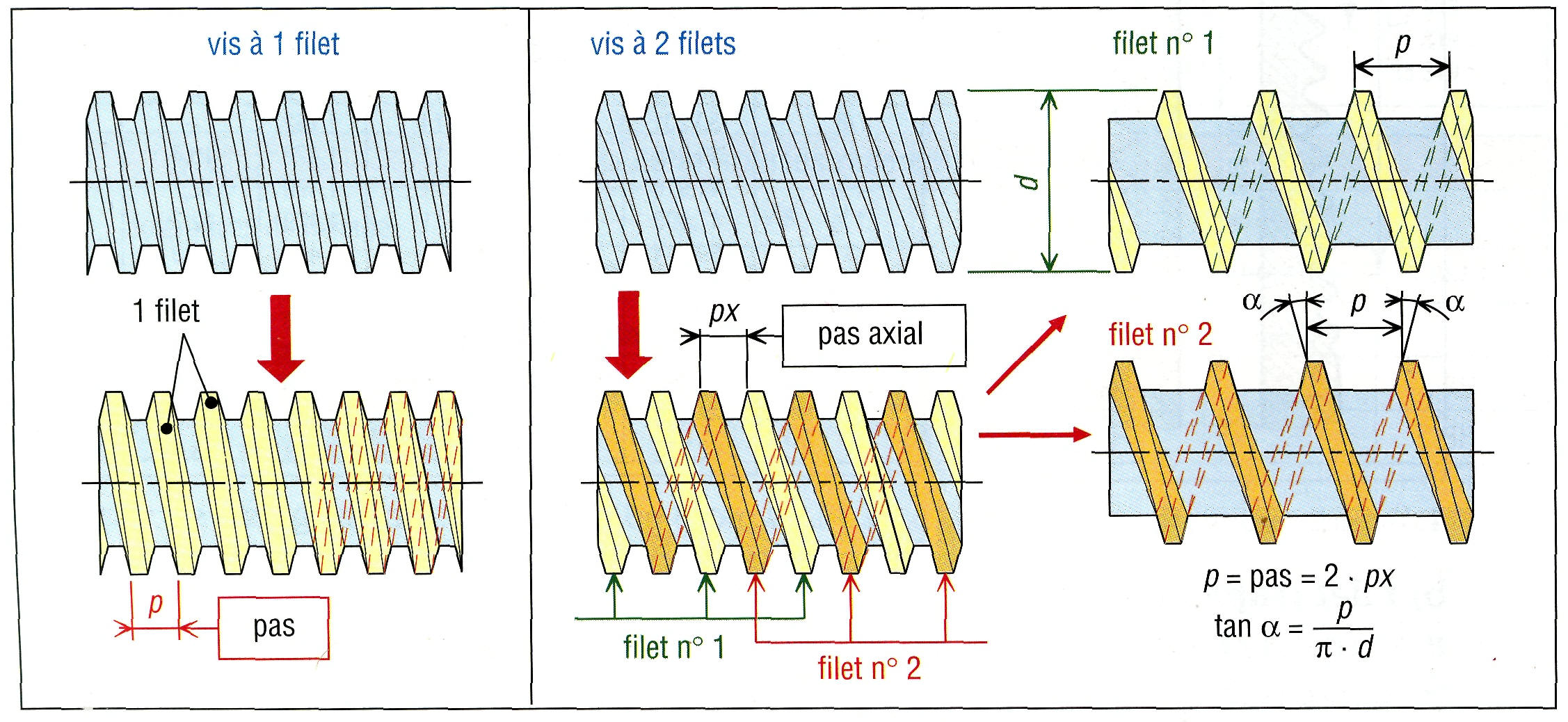

7. Vis à un et deux filets ; pas.

Si on observe une vis avec filetage à droite, le filet monte en allant de la gauche vers la droite et inversement pour un filetage à gauche.

Le serrage d'une vis à droite est réalisé en tournant la tête dans le sens des aiguilles d'une montre (sens inverse trigo) et inversement pour une vis à gauche.

8. Propriétés des filets à droite et à gauche.

4. Représentation normalisée des filetages

(voir aussi la partie dessin industriel)

9. Cotation du diamètre et de la longueur.	10. Cotation ISO des assemblages.
11. Cotation ISO des vis et écrous.	12. Conditions de montage des vis à métaux.
