Disque de cryptage de l'armée Mexicaine
The Mexican Army Cipher Disk
|
The Mexican Army Wheel is actually made up of 5 rotating concentric
discs (also called wheels, or stages), whose position can be adjusted. Usually the outer wheel is fixed (the letter wheel) with the A at the top, so there are only 4 discs that are pivoting and adjustable. |
La roue de l'armée mexicaine
est en fait constituée de 5 disques concentriques rotatifs (également appelés
roues, ou étages), dont la position peut être ajustée. Généralement la roue extérieure est fixe (la roue des lettres) avec le A en haut, il n'y a donc que 4 disques qui sont pivotants et réglables. |
|
 |
||
|
The 4 disks are composed of numbers from 00 to 99 as follows: Disc 1 01,02,03,…,24,25,26 Disc 2 27,28,29,…,50,51,52 Disc 3 53,54,55,…,76,77,78 Disc 4 79,80,81,…,98,99,00,-,-,-,- The fourth disk is composed of numbers from 79 to 99, followed by 00 (for 100) and 4 empty squares (which can be called 101, 102, 103 and 104). For the number 100 you can use 00 and for 101, 102, 103, 104 use a crossed zero θ or: θ1, θ2, θ3, θ4 How to define the position (encrypted key) of the wheel? The position of the disks is the encryption key. The key (the position of the disks on each level) is defined according to this method: — by a set of 4 digits, those located under the A Example: 01,27,53,79 How to encrypt using the Mexican Army cipher wheel? For each letter of the clear message, the transmitter marks it on the outer dial and associates a two-digit code (random) among the 4 located directly under the letter. Example: Let's have a dial positioned as follows: on wheel 1 of 01, on wheel 2 of 27, on wheel 3 of 53 and on wheel 4 of 79 Which is the default position, therefore associated with the letter A. In yellow on the disk. |
Les 4 disques sont composés de nombres de 00 à 99 comme suit : Disque 1 01,02,03,…,24,25,26 Disque 2 27,28,29,…,50,51,52 Disque 3 53,54,55,…,76,77,78 Disque 4 79,80,81,…,98,99,00,-,-,-,- Le quatrième disque est composé des nombres de 79 à 99, suivis de 00 (pour 100) et de 4 cases vides (que l'on peut appeler 101, 102, 103 et 104).
Pour le chiffre 100 vous pouvez
utiliser 00 et pour 101, 102, 103, 104 utiliser un zéro barré θ soit:
θ1, θ2, θ3, θ4 La position des disques est la clé de cryptage. La clé (la position des disques sur chaque étage) est définie
selon cette méthode : À chaque lettre du message
clair, l'émetteur la marque sur le cadran extérieur et associe un code à deux
chiffres (aléatoire) parmi les 4 situés directement sous la lettre. Soit un cadran positionné comme suit: sur la roue 1 sur 01, sur la roue 2 sur 27, sur la roue 3 sur 53 et sur la roue4 sur 794 sur 79 Ce qui est la position par défaut, donc associée à la lettre A. En jaune sur le disque. |
|
 |
||
|
Example: To encrypt DCODE, the sender locates the letter D and can choose either 04, 30, 56 or 82 to encrypt the first letter. For C, the numbers 03, 29, 55 or 81 are possible. In the end, DCODE can be encrypted 8281670405 or 5629938257 or other. How to decrypt using the Mexican Army cipher wheel? Decryption requires knowing the encryption key (the positions of the disks), usually 4 digits that allow adjusting the positions of the disks of the wheel. To decrypt, the message is broken down into pairs of 2 digits in order to recover, for each 2-digit number/code, the letter at the top (on the outer disk) of the number in the wheel and thus reconstruct the clear message. Example: The encrypted message is 5681158231, so 56 is D, 81 is under C, etc. The plain text is DCODE. How to select the wheel position? The position of the 4 disks can be defined by 4 letters, any word or acronym can be used. Example: AFGJ The default numbers of the letters are: For A = 01, F = 32, G =59 and J = 88 So we position under the A: the numbers 01 32 59 88 |
Exemple : Pour crypter DCODE, l'émetteur localise la lettre D et peut choisir soit 04, 30, 56 ou 82 pour crypter la première lettre. Pour le C, les chiffres 03, 29, 55 ou 81 sont possibles. Au
final, DCODE peut être chiffré 8281670405 ou 5629938257 ou autre. Le décryptage nécessite de
connaître la clé de cryptage (les positions des disques), généralement 4
chiffres qui permettent d'ajuster les positions des disques de la
roue. Le message chiffré est 5681158231, donc 56 correspond à D, 81 se trouve sous C, etc. Le texte en clair est DCODE. La position des 4 disques peut être définie par 4 lettres, n'importe quel mot ou acronyme peut être utilisé. Exemple : AFGJ Les chiffres par défaut des lettres sont: Pour A = 01, F = 32, G =59 et J = 88 Donc on positionne sous
le A: les chiffres 01 32 59 88 |
|
 |
||
| So
the code for B is 02 33 60 89, for C 03 34 61 90 etc.... |
Donc le code
pour B est 02 33 60 89, pour C 03 34 61 90 etc.... |
|
| At
the beginning of the text to be encoded we put the 4-digit key for A,
i.e.: 01 32 59 88 |
Au début du
texte à encoder on met la clé de 4 chiffres pour le A soit: 01 32 59 88 |
|
| To
make it a little more complicated, the beginning key can be composed of
5 digits, the first digit for the letter according to its alphabetical
order and its code. Example: 05 05 36 63 92 That is 05 for E and the digits under the E: 05 36 63 92 As in the photo above. |
Pour faire un
peu plus compliquer la clé du début peut être composée de 5 chiffres, le
premier chiffre pour la lettre selon son ordre alphabétique et son code. Exemple: 05 05 36 63 92 Soit 05 pour E et les chiffres sous le E: 05 36 63 92 Comme sur la photo ci-haut. |
|
| To
make a disc, download the file containing the photos. You can print them on cardboard or paper and then laminate them. Once the discs are cut (Just outside keep center) with an exacto, make a small cross in the center of each disc and assemble them with a round fastener. |
Pour faire un
disque téléchargez le fichier contenant les photos. mexican-army-cipher-wheel.zip Vous pouvez les imprimer sur du craton ou sur du papier et ensuite les plastifier. Une fois les disques découper (Juste l'extérieur gardez le centre) avec un exacto faite une petite croix au centre de chaque disque et assemblez les avec une attache ronde. |
|
  |
||

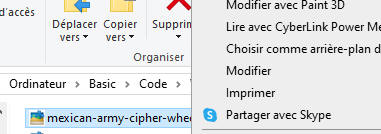

| To print on a full page, right click on the image to print and choose Print | Pour imprimer sur une page entière faites un clic droit sur l'image à imprimer et choisissez Imprimer | |
 |
||
|
Choose Full Page Photo and uncheck Fit image to Frame |
Choisissez
Photo pleine page et décochez Adapter l'image au cadre |
|
 |
 |
|
|

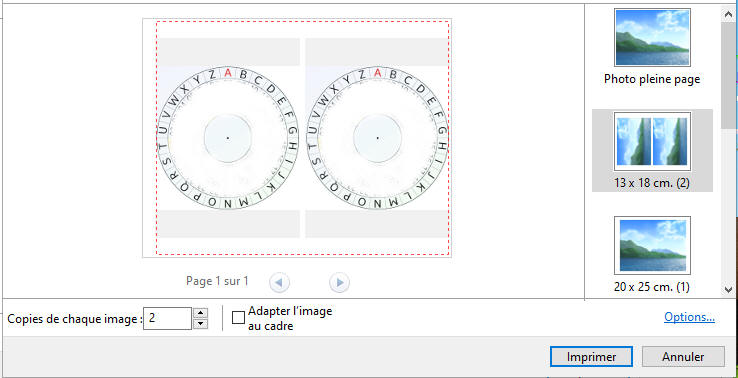

To print on half a page and two photos on the same page: Choose 13x18 (2) and put 2 in copies of each image and uncheck Fit image to frame |
Pour imprimer sur une demi page et deux photo sur la même page: Choisissez 13x18 (2) et mettre 2 dans copies de chaque image et décochez Adapter l'image au cadre |
|
 |
||
| Here is the result | Voici le résultat | |
 |
||
